Řadič Raytools XC4000 T2 pro řezání laserových trubek

Popis produktu

Raytools XC4000 T2, také známý jako AX4000, je profesionální řešení pro řezání trubek se 2 upínkami, kompatibilní se servo systémy os X/Y/Z/U přes EtherCAT.

Raytools XC4000 T2 řadič je univerzální řešení pro laser řezání trubek, podporující konfigurace s dvojitou upínkou. Tento pokročilý řadič je navržen tak, aby vyhověl různým potřebám řezání trubek a nabízí kompatibilitu s kulatými, čtvercovými a eliptickými trubkami ve své standardní verzi.

Řezací schopnosti: XC4000 T2 je vybaven komplexními řezacími schopnostmi pro běžné i speciální tvary trubek, včetně kulatých, čtvercových, obdélníkových, eliptických, úhelníkových, kanálových a L-profilů. Vestavěný nesting software zajišťuje přesný a efektivní výkon u všech tvarů trubek, bez potřeby dalších donglů.

Objevte naše řešení řezání laserových trubek s RayTools v akci. Toto video vám ukáže, jak naše pokročilá technologie zvyšuje přesnost a efektivitu při výrobě trubek.

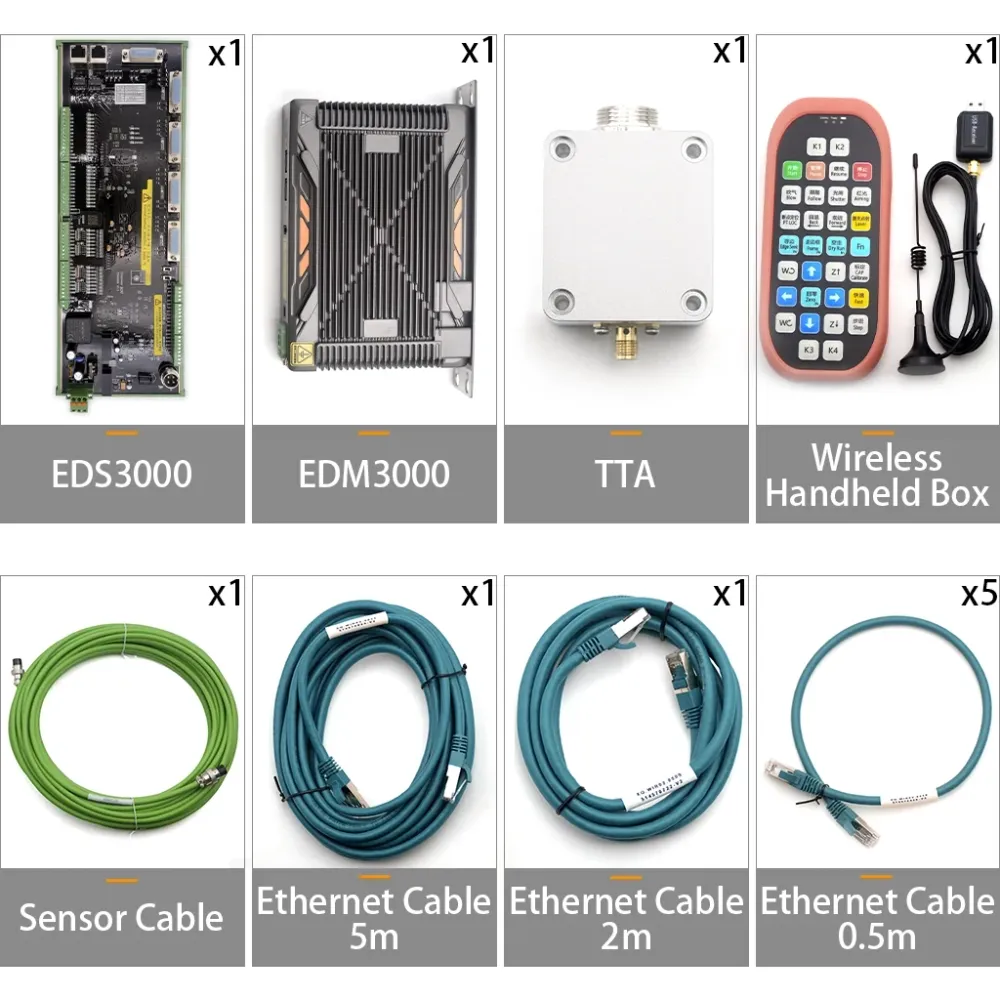

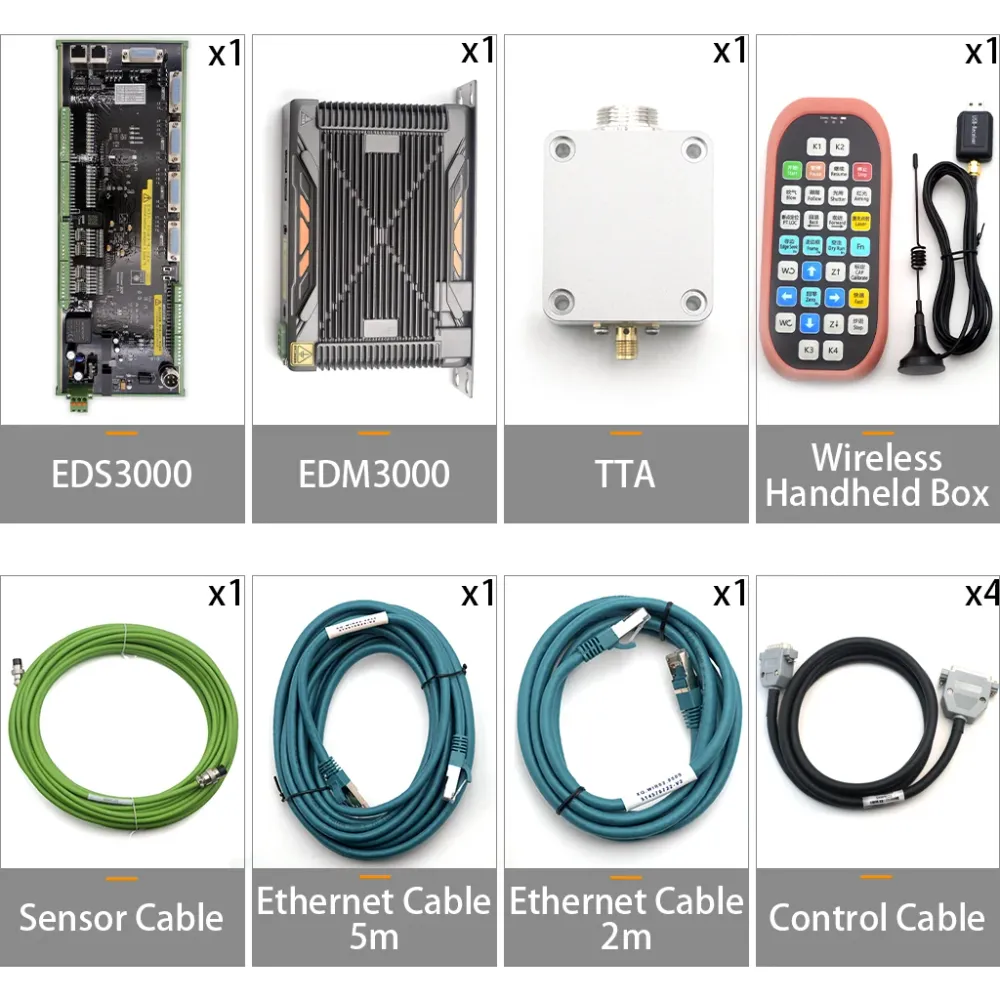

Co je v krabici :

• EDS3000
• EDM3000
• Bezdrátová přenosná krabička
• TTA
• EDS2010 I/O modul (volitelný)
• Řídicí kabel
• Ethernetový kabel
• Senzorový kabel
• Nesting software dongle (volitelný)

Perfektní DUO v balíčku:

XC4000 T2 a BT220-3D (2000w) tvoří ideální kombinaci pro začínající uživatele, kteří chtějí sestavit vlastní laserový řezací stroj na trubky. S cenou balíčku o 144 USD nižší než při koupi jednotlivých komponent zvlášť, je to cenově dostupná volba pro začátek.

Zásady dopravy a vrácení

• Doprava: Objednávky jsou obvykle odesílány do 3-4 pracovních dnů. Doba dodání se může lišit podle lokality.
• Vrácení zboží: 30denní politika vrácení zboží v novém, nepoužitém stavu. Kontaktujte zákaznickou podporu pro vrácení. Může být účtován poplatek za doplnění zásob.

Klíčové vlastnosti:

Přesné vyhledávání středu: Kompenzace posunu v reálném čase zajišťuje přesné centrování trubky, což usnadňuje lepší upínání a přesnost propichování.

Všestranná řezací schopnost: Vhodné pro profily L, U, H, stejně jako kruhové a obdélníkové trubky. Individuální zpracování rohů zlepšuje kvalitu řezání rohů.

Komplexní pomocná podpora: Podporuje pomocné osy a válce, jako jsou podpůrné a odsávací systémy, umožňující automatické manipulace s materiálem a zvýšenou efektivitu provozu.

Flexibilní možnosti zpracování: Kompatibilní s manuální úpravou G kódu pro přizpůsobené potřeby zpracování. Podporuje import grafických a NC souborů ve formátech SJ nebo STEP, umožňující tříděné nebo řízené řezy.

Vylepšená automatizace: Disponuje automatickým podáváním pro nepřetržitý provoz a bezproblémovou integraci s CAM softwarem třetích stran.

Vysokorychlostní komunikace: Využívá protokol EtherCAT s cyklem obnovy v reálném čase 1 ms, což zajišťuje přesnou kontrolu a odezvu.

Výjimečná přesnost a rychlost: Nabízí přesnost dráhy 0,005 mm, polohovací přesnost 0,001 mm a opakovanou polohovací přesnost 0,002 mm. Dosahuje maximálního zrychlení 2G, rychlosti řezání až 40 mm/min a rychlého suchého pohybu až 100 m/min.

Bezpečnost a monitorování: Zahrnuje ochranu proti přetížení a monitorování momentu osy v reálném čase s automatickým spuštěním servopoplachu pro zajištění bezpečnosti provozu.

Uživatelsky přívětivé funkce: Ukládá informace o poplachu pro referenci operátora a zahrnuje detekci uzavřené smyčky oblouku a monitorování točivého momentu pro efektivní uvedení do provozu a údržbu.

Volitelné doplňky:

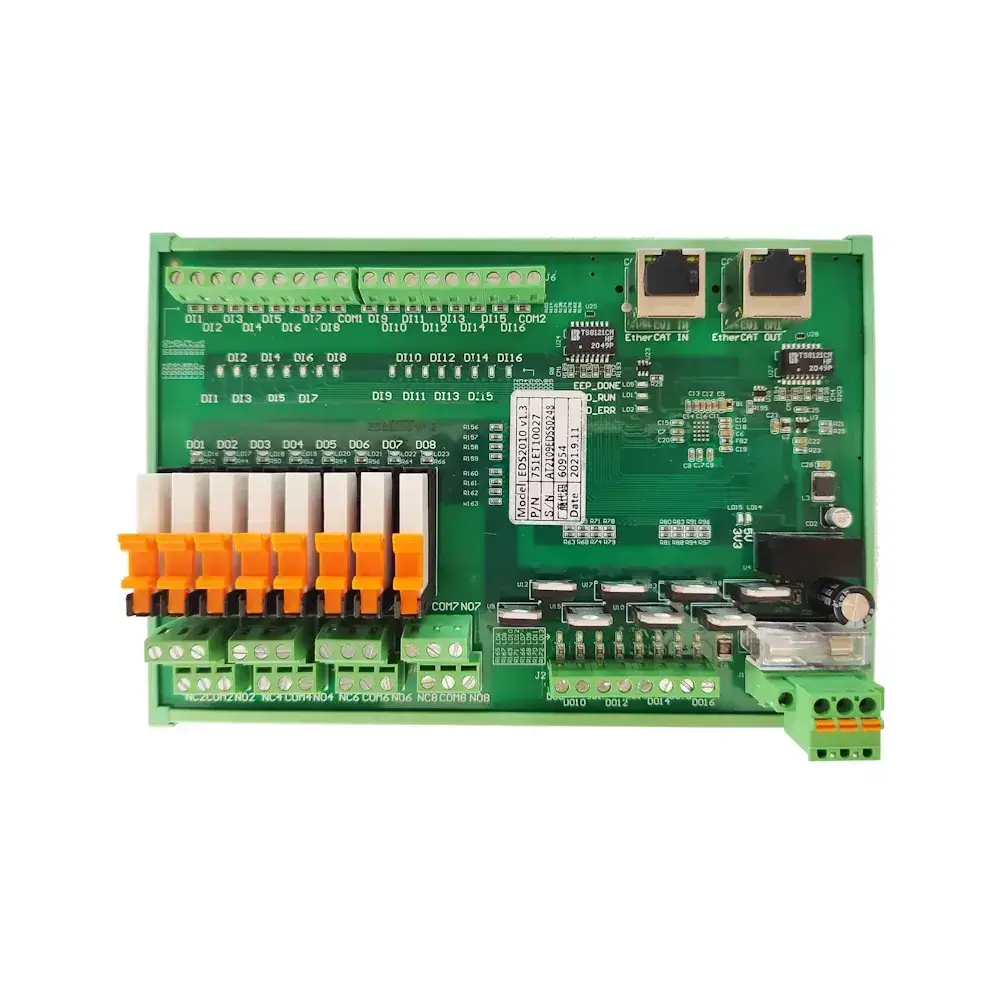

· EDS—2010 V1.3 Rozšiřující IO karta: Rozšiřující IO karta 2010 integruje 16 digitálních vstupních portů a 16 digitálních výstupních portů. Má také silnější schopnosti proti rušení, což zajišťuje vysokou stabilitu komunikace.

Stáhnout uživatelskou příručku:

Uživatelská příručka – Řezací systém trubek XC4000T

Systémové komponenty:

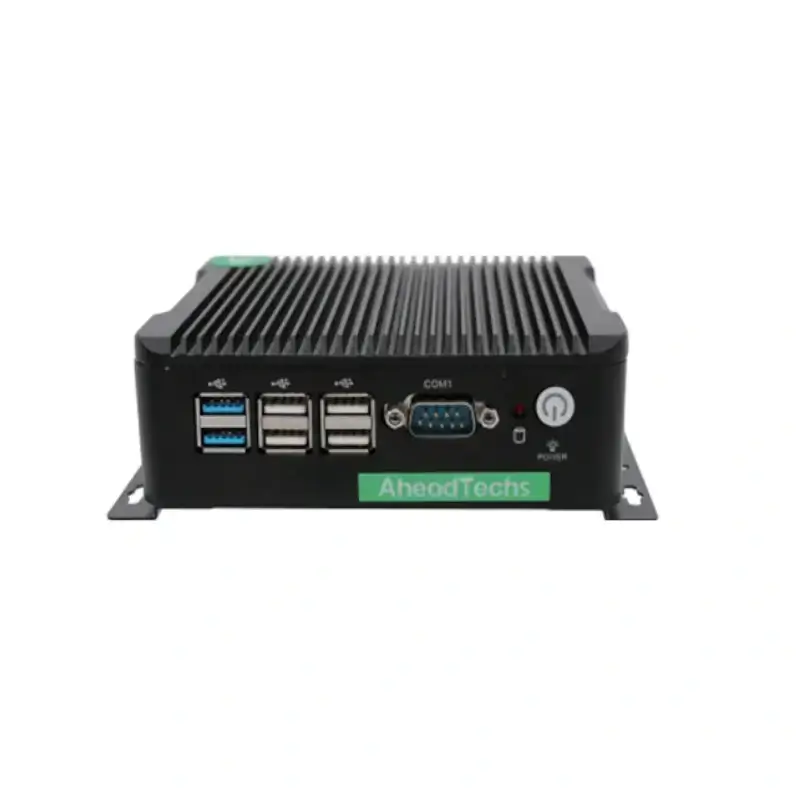

• HMI PC (Master): EPC-1010 (Windows)

  • Analogový vstup: 4 kanály

• Engine PC (Slave): EPC-2000 (Linux)

  • Analogový výstup: 4 kanály

• I/O modul: EDS2000

  • PWM: 2x24V/2x5V

• Rozšířený I/O modul: EDS2010

  • Obecné rozhraní osy (Pul/Dir): 4 (X/Y/Y1/Z)
  • Digitální vstup: 40 kanálů
  • OC výstup (24V): 16 kanálů
  • Rozhraní osy F (automatické ostření): 1 kanál
  • Výstup relé: 8 kanálů
  • Výstup tranzistoru: 8 kanálů

Komunikace:

• Protokol Ethe
