1. Přehled
Systém FSCUT3000S je na míru vytvořen pro řízení řezání trubek. Podporuje řezání standardních trubek (včetně tvarů jako obdélník, kruh, ovál, elipsa a obdélník s oblými rohy), volných tvarů a různých ocelových profilů (T/U/H/L) s pozoruhodnou přesností a efektivitou.
2. Technické údaje
| Kategorie | Specifikace |
|---|---|
| Model | FSCUT3000S |
| Software | TubePro (pro řezání trubek), CypCut (pro řezání plechu) |

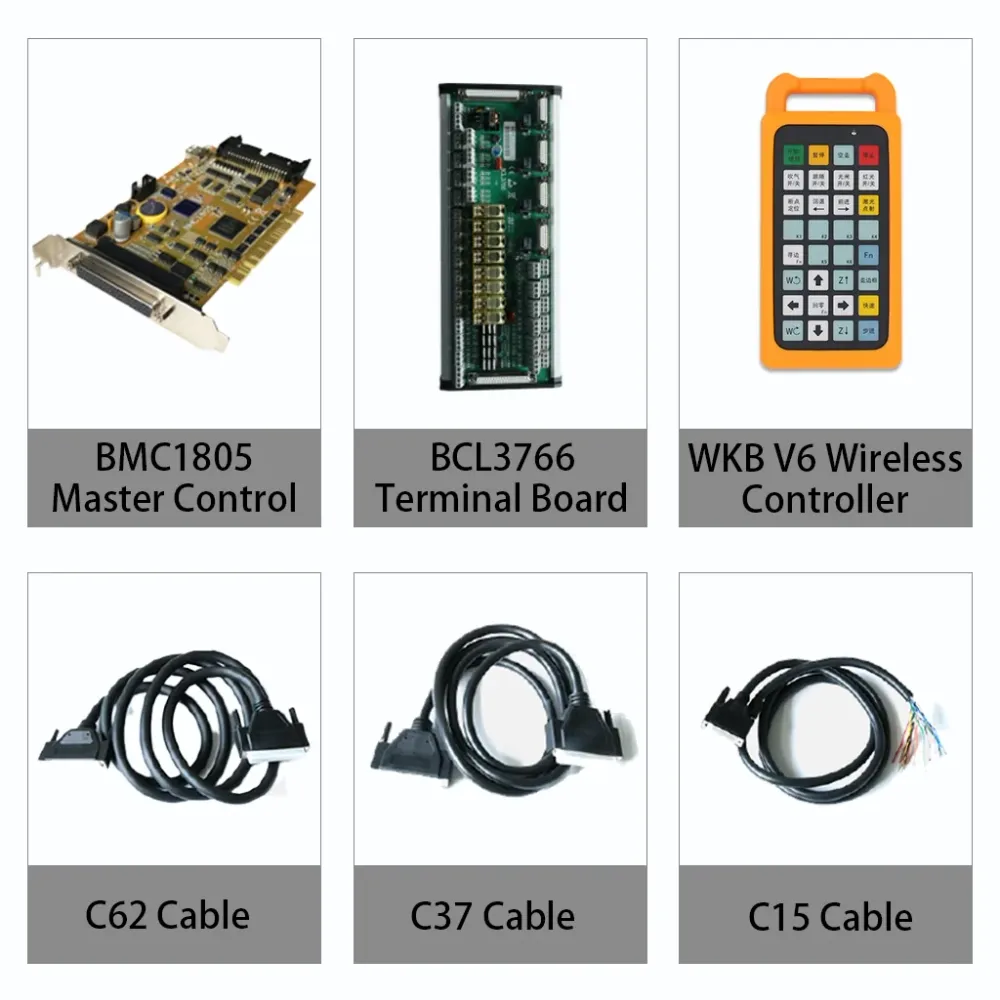

| Řídicí karta | BMC1805 |
| Typ rozhraní | 32bitová PCI sběrnice, pracující na 132MB/s |
| Napájení | 24V DC při 2A |
| Řízení motoru | Impulsní výstup pro osy X/Y1/Y2/W; Nejvyšší frekvence: 3MHz |
| Řízení motoru | Zpětná vazba enkodéru os X/Y1/Y2; Nejvyšší vzorkovací frekvence: 10MHz |
| Řízení motoru | Port osy W: Přiřaditelný k rotační ose nebo jednotkám automatického ostření |
| Pracovní prostředí | Teplotní rozsah: 0-55 ℃; Vlhkost: 5%-95% (bez kondenzace) |
| Vyhrazený vstup | 8 limitních vstupů (pro různé osy); 4 nulové vstupy (pro různé osy) |
| Vyhrazený výstup | 2 DA výstupy; 1 PWM výstup (možnosti nastavení napětí a přesnosti) |
| Společný vstup | 15 vstupů (kombinace nízkých a vysokých úrovní aktivace) |
| Společný výstup | 8 reléových výstupů, 12 tyristorových výstupů (specifické zatížení) |
3. Výhody
3.1 Řezací technika
- Snižuje chybu středu trubky během výroby pro zvýšení přesnosti průchozích děr.
- Umožňuje řezání ocelových kanálů.
- Zavádí samostatnou techniku věnovanou řezání rohů.
- Umožňuje automatické nakládání/vykládání, cyklickou výrobu a podávání trubek.
- Zachovává všechny funkce systému FSCUT2000.
3.2 Výkon řízení
- Používá otevřený řídicí systém, vylepšený 5. generací pohybových řídicích algoritmů Friendess.
- Zajišťuje vysokou přesnost v trajektorii, polohování a opakovatelnosti.
- Poskytuje zpětnou vazbu enkodéru v reálném čase pro porovnání příkazu a dráhy nástroje stroje.
4. Aplikace
Systém je všestranný, nachází uplatnění jak v řezání trubek, tak v kombinovaných strojích na trubkové plechy. Jeho použití zasahuje do různých odvětví, přičemž výrazně figuruje v nábytkářství, vystavovacích regálech, architektuře a sektoru sportovního vybavení.
Vlastnosti
| Obrázek | Název funkce | Popis & Výhody |
|---|---|---|
|
Speciální centrování oceli |
Realizujte přesné řezání speciální oceli. Schopnost centrovat ocel ve tvaru L, U, H. |
|
|
Posun čtvercového/obdélníkového profilu |
Usnadňuje svařovací proces. Podporovány jsou sedlové, K-tvarované, Y-tvarované, V-tvarované a X-tvarované zkosení. |
|
|
Jednostranné centrování |
Zvyšte přesnost otvoru na trubce. Zvyšte přesnost řezání otvoru na trubce. |
|
|
Rychlé zarovnání |
Použijte řezačku k zarovnání předního konce trubky, snižte odpad. Použijte řezačku k zarovnání předního konce trubky, ušetřete čas a materiál. |
|
|
Pomalý start/konec |
Vyhladit sekci trubky. Vyhněte se zahájení spáleného bodu na opačné straně a koncovému výstupku vzniklému předčasným poklesem. |
|
|
Pozastavit PLC Pokračovat |
Zvyšte automatizaci, snižte odpad. Uvolněte střední sklíčidlo při řezání konce, aby se prodloužila vzdálenost pohybu osy Y a ušetřil materiál. |
Software pro řezání trubek TubePro
| Funkce/Vlastnost | Popis | Obrázek | |||||
|---|---|---|---|---|---|---|---|
| Automatické centrování | Používá data osy Z pro úpravy v reálném čase, zajišťující vysokou přesnost při obrábění. | ||||||
| Režimy zpracování | Nabízí „režim obrobku“ pro předřezané trubky a „plovoucí režim“ pro úpravy za chodu. | ||||||
| Sedmiosý posuv | Podporuje tříčelisťové sedmiosé stroje pro efektivní využití materiálu a snížení odpadu. | ||||||
| Podpůrný rám | Přizpůsobi
