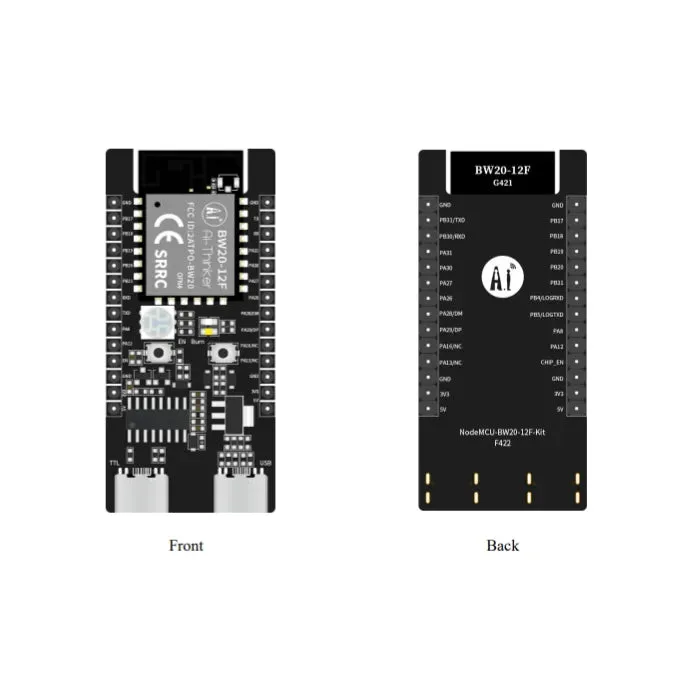

Ai-Thinker BW20-12F-Kit je vývojová deska navržená pro modul BW20-12F, určená k hodnocení aplikací s duálním Wi-Fi + BLE pásmem v IoT, chytré domácnosti, nositelných zařízeních, mobilních a vestavěných bezdrátových produktech. Založena na oficiální platformě řady BW20, BW20-12F-Kit podporuje 2,4GHz a 5GHz Wi-Fi, Bluetooth 5.0 a architekturu duálního jádra MCU pro vývoj, testování a rychlou integraci.
Ai-Thinker BW20-12F-Kit je vhodný pro vývojáře, kteří potřebují praktickou desku pro ověření firmwaru, ladění rozhraní, bezdrátové testování a doplňkový vývoj. Ve srovnání s holým modulem tato sada usnadňuje přístup k rozhraním, přímé napájení hardwaru a prototypování WiFi BLE aplikací pomocí vývojářsky přívětivého formátu desky.
Funkce
- Vývojová deska navržená pro modul BW20-12F s duálním Wi-Fi + BLE pásmem
- Podpora duálního Wi-Fi pásma v 2,4GHz a 5GHz s 802.11a/b/g/n
- Podpora Bluetooth 5.0 pro nízkoenergetickou bezdrátovou komunikaci a kombinovaný bezdrátový vývoj
- Založeno na architektuře duálního jádra MCU s výkonným jádrem ARM V8.1 a nízkonapěťovým jádrem ARM V8M, až 330MHz
- Bohaté rozhraní včetně UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD a USB
- Formát DIP-28 pro snadnější použití na vývojové desce a testování na stole
- Výchozí 4MB flash s podporou až do 16MB dle oficiální specifikace
- Podpora vývoje pro IoT, chytrou domácnost, mobilní, nositelná a průmyslová bezdrátová řešení
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | BW20-12F-Kit |
| Kompatibilní modul | BW20-12F |
| Typ desky | Vývojová deska WiFi + BLE |
| Balení | DIP-28 |
| Velikost | 28 x 60 x 4,2 mm (+/-0,2 mm) |
| Typ antény | Vestavěná PCB anténa |
| Frekvenční rozsah | 2400 až 2483,5MHz a 5180 až 5825MHz |
| Provozní teplota | -40 °C až 85 °C |
| Prostředí pro skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
| Rozsah napájení | 3,0V až 3,6V, typicky 3,3V, proud nad 500mA |
| Rozhraní | UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, USB |
| Dostupné vstupy/výstupy (IO) | Výchozí 17 |
| Rychlost UART | Výchozí 115200 bps |
| Bluetooth | BLE 5.0 |
| Flash paměť | Výchozí 4MByte, maximální podpora 16MByte |
Aplikace
- Vývoj IoT a chytré domácnosti pomocí duálního Wi-Fi pásma a Bluetooth 5.0
- Bezdrátové hodnocení, testování firmwaru a ladění rozhraní pro platformu BW20-12F
- Vývoj mobilních zařízení, nositelné elektroniky a vestavěných bezdrátových řadičů
- Průmyslové a spotřebitelské prototypy, které potřebují WiFi BLE konektivitu na pohodlné vývojové desce
- Projekty vyžadující sekundární vývoj, sériové ladění a praktický přístup k testování na stole
Jiný obsah
Ai-Thinker BW20-12F-Kit patří do oficiální rodiny dvoupásmových bezdrátových modulů BW20. Oficiální materiály uvádějí platformu BW20-12F pro IoT, mobilní zařízení, nositelnou elektroniku a chytrou domácnost, které vyžadují dvoupásmovou bezdrátovou komunikaci spolu s flexibilními periferními rozhraními.
Oficiální specifikace také uvádí, že BW20-12F-Kit podporuje tři režimy napájení: napájení přes rozhraní Type-C (doporučeno), přes pinový konektor 5V a GND nebo přes pinový konektor 3V3 a GND. To činí vývojovou desku praktickou pro inženýrské testování a hodnocení firmwaru v různých prostředích.
Zdroje
- Oficiální téma Ai-Thinker BW20
- Specifikace BW20-12F-Kit
- Sada AT příkazů série BW20
- Ameba RTOS SDK na GitHubu
- Stránka certifikace Ai-Thinker
Často kladené otázky
Je BW20-12F-Kit modul nebo vývojová deska?
Ai-Thinker BW20-12F-Kit je vývojová deska navržená pro modul BW20-12F, která usnadňuje testování a vývoj dvo
