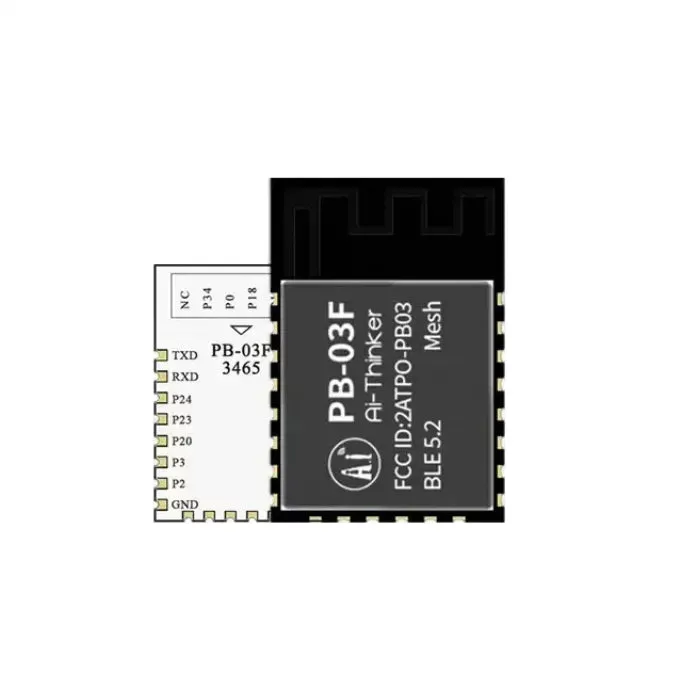

Ai-Thinker PB-03F je kompaktní BLE 5.2 modul založený na nízkoenergetickém Bluetooth SoC PHY6252, navržený pro IoT, chytrou domácnost, přenosnou elektroniku a nositelná zařízení. Jako součást oficiální řady Ai-Thinker PB podporuje SIG Mesh, nízkoenergetickou Bluetooth komunikaci a praktickou vestavěnou integraci pro připojené produkty, které vyžadují kompaktní velikost, flexibilní rozhraní a stabilní bezdrátový výkon.
Modul Ai-Thinker PB-03F BLE je zvláště vhodný pro vývojáře vytvářející chytré osvětlení, chytré zásuvky, chytré klimatizace, zařízení na baterie a nízkoenergetické BLE Mesh systémy. Díky podpoře sekundárního vývoje, AT příkazů, FOTA a kompatibilitě s řadou 12F nabízí PB-03F flexibilní možnost pro návrh vestavěných Bluetooth produktů.
Funkce
- BLE 5.2 modul založený na nízkoenergetickém Bluetooth SoC PHY6252
- Podpora SIG Mesh a nízkoenergetické BLE komunikace pro IoT a chytrá domácí zařízení
- Podpora Bluetooth přenosových rychlostí 125Kbps, 500Kbps, 1Mbps a 2Mbps
- Podpora sekundárního vývoje s vývojovým prostředím pro Windows a univerzálními AT příkazy
- Podpora lokálního sériového upgradu a vzdáleného upgradu firmwaru (FOTA)
- Bohaté rozhraní včetně UART, GPIO, ADC, PWM, I2C, I2S, SPI, PDM a DMA
- Až 19 IO pro flexibilní integraci do vestavěných systémů
- Návrh s vestavěnou anténou pro kompaktní integraci bezdrátových produktů
- SMD-22 pouzdro kompatibilní s řadou 12F podle oficiální specifikace
- Podpora hardwarového šifrování AES-128 pro zvýšenou bezdrátovou bezpečnost
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | PB-03F |
| Jádrový čip | PHY6252 |
| Bezdrátový standard | BLE 5.2 |
| Podpora Mesh | SIG Mesh |
| Balení | SMD-22 |
| Rozměry | 24,0 x 16,0 x 3,1 mm (+/-0,2 mm) |
| Anténa | Vestavěná anténa |
| Frekvenční rozsah | 2400 až 2483,5 MHz |
| Napájení | 2,7V až 3,6V, proud nad 200mA |
| Rozhraní | UART, SPI, I2C, GPIO, ADC, PWM, I2S, PDM, DMA |
| Dostupné vstupy/výstupy (IO) | Až 19 |
| Rychlost UART | Výchozí 115200 bps |
| Zabezpečení | AES-128 |
| SPI Flash | 256KB |
| Provozní teplota | -40 °C až 85 °C |
| Prostředí pro skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
Aplikace
- IoT produkty vyžadující nízkoenergetickou BLE 5.2 komunikaci a kompaktní bezdrátovou integraci
- Zařízení chytré domácnosti jako chytrá světla, chytré zásuvky a chytré klimatizace
- BLE Mesh síťové systémy pro ovládání připojených domácích spotřebičů
- Mobilní zařízení, přenosná elektronika a nositelná elektronika, která využívají nízkoenergetické Bluetooth připojení
- Vestavěné systémy vyžadující flexibilní rozhraní, FOTA a podporu sekundárního vývoje
Jiný obsah
Ai-Thinker PB-03F patří do oficiální řady PB Bluetooth modulů, která je určena pro chytrá světla, chytré zásuvky, chytré klimatizace a další připojené domácí spotřebiče. Oficiální materiály řady PB také zdůrazňují přímé Mesh síťování se smartphony, ovládání přes aplikaci a kompatibilitu s populárními ekosystémy chytrých reproduktorů, což činí PB-03F vhodným pro širokou škálu BLE chytrých domácích aplikací.
Ve srovnání s většími členy řady PB se PB-03F BLE modul zaměřuje na kompaktní formát SMD-22 a zároveň zachovává podporu pro nízkoenergetickou BLE komunikaci, flexibilní rozhraní a inženýrské pracovní postupy jako integrace AT příkazů, sekundární vývoj a aktualizaci firmwaru. To činí Ai-Thinker PB-03F užitečným jak pro vývoj produktů, tak pro hodnocení vestavěných prototypů.
Zdroje
- Oficiální stránka tématu řady Ai-Thinker PB
- Specifikace PB-03F
- Dat
