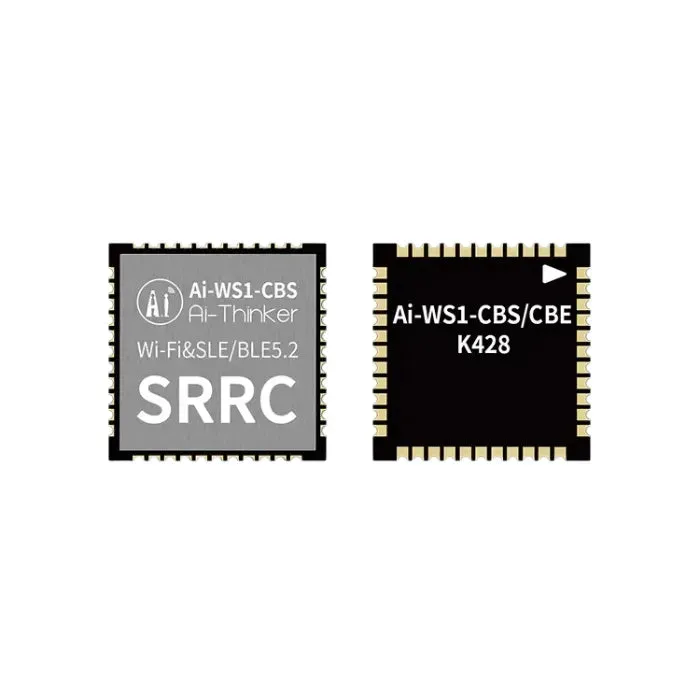

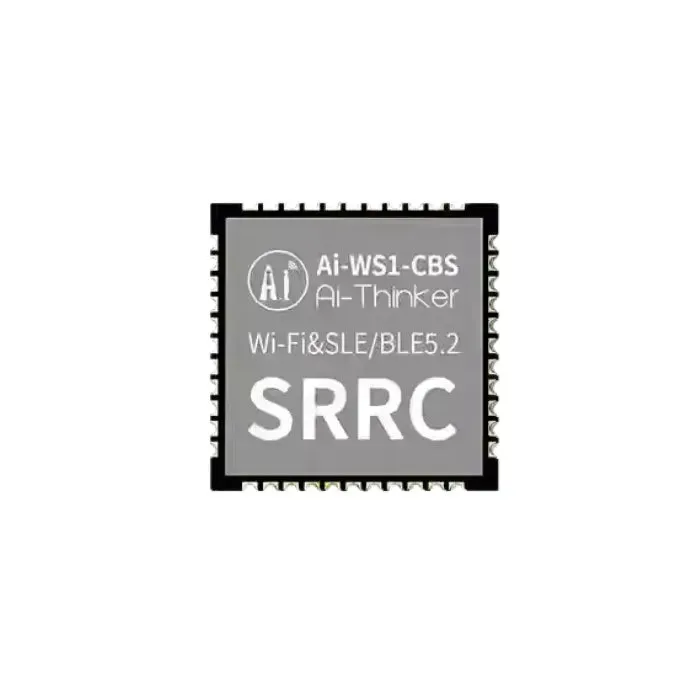

Ai-Thinker Ai-WS1-CBS je kompaktní bezdrátová modulová platforma Wi-Fi 6 + BLE 5.2 + SLE 1.0 založená na čipu Hi3873 series. Toto řešení Ai-WS1-CBS podporuje IEEE 802.11 b/g/n/ax v pásmu 2,4 GHz spolu s Bluetooth Low Energy a SLE 1.0, což jej činí vhodným pro aplikace IoT, chytré domácnosti, bezdrátové ovládání a vestavěnou konektivitu.
Tato produktová stránka pokrývá jak modul Ai-WS1-CBS, tak Ai-WS1-CBS-Kit. Pro vývojáře a produktové týmy pracující na Wi-Fi 6 IoT zařízeních, komunikaci založené na BLE a kompaktních vestavěných systémech poskytuje platforma Ai-Thinker Ai-WS1-CBS praktické možnosti pro hodnocení, integraci a vývoj bezdrátových produktů.
Funkce
- Bezdrátová platforma Wi-Fi 6 + BLE 5.2 + SLE 1.0 pro moderní vestavěnou konektivitu
- Založeno na čipu Hi3873 series s vestavěným 32bitovým CPU až do 240 MHz
- Podporuje IEEE 802.11 b/g/n/ax v pásmu 2,4 GHz
- Podporuje BLE 4.0 / 4.1 / 4.2 / 5.0 / 5.1 / 5.2
- Podporuje SLE 1.0 pro scénáře komunikace s nízkou latencí a nízkou spotřebou na krátkou vzdálenost
- Podporuje šířku pásma 20/40 MHz, 1T1R a rychlosti až 150 Mbps
- Wi-Fi režimy provozu zahrnují STA, SoftAP, STA+SoftAP a STA+PTP
- Rozhraní zahrnují UART, GPIO a vysokorychlostní SDIO 2.0
- Integrované RF předzesilovače včetně Balun, PA a LNA
- Podporuje bezpečnostní funkce jako WPA / WPA2 / WPA3 Personal / WPS2.0
Specifikace
| Parametr | Modul Ai-WS1-CBS | Ai-WS1-CBS-Kit |
|---|---|---|
| Značka | Ai-Thinker | Ai-Thinker |
| Model | Ai-WS1-CBS | Ai-WS1-CBS-Kit |
| Jádrový čip | Řada Hi3873 | Řada Hi3873 |
| Balení | SMD-44 | DIP-16 |
| Velikost | 12,0 x 12,0 x 2,4 mm (+/-0,2 mm) | 26,0 x 27,0 mm (+/-0,2 mm), bez zapojovací části |
| Anténa | Stroj na perforaci razítek | Stroj na perforaci razítek |
| Frekvence | 2400 až 2483,5 MHz | 2400 až 2483,5 MHz |
| Bezdrátové připojení | Wi-Fi 6, BLE 5.2, SLE 1.0 | Wi-Fi 6, BLE 5.2, SLE 1.0 |
| Napájení | 3,0 V až 3,6 V, proud alespoň 500 mA | 3,0 V až 3,6 V, proud alespoň 500 mA |
| Rozhraní | UART, SDIO, GPIO | UART, SDIO, GPIO |
| Dostupné vstupy/výstupy (IO) | 7 | 7 |
| Zabezpečení | WPA, WPA2, WPA3 Personal, WPS2.0 | WPA, WPA2, WPA3 Personal, WPS2.0 |
| Flash paměť | Bez Flash paměti | Bez Flash paměti |
| Provozní teplota | -40 °C až 85 °C | -40 °C až 85 °C |
| Teplota skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
Aplikace
- Zařízení IoT vyžadující kompaktní Wi-Fi 6 a BLE 5.2 konektivitu
- Terminály chytré domácnosti, ovládací panely, připojené spotřebiče a bezdrátové moduly
- Vestavěné systémy, které potřebují 2,4GHz Wi-Fi, SLE 1.0 a flexibilní sériová rozhraní
- Hodnocení a vývoj bezdrátových produktů pomocí verze modulu nebo sady
- Aplikace, které těží z kompaktního hardwaru, bezpečné bezdrátové komunikace a nízkopříkonového připojení
Jiný obsah
Ai-Thinker Ai-WS1-CBS je koncipován jako kompaktní bezdrátové řešení pro vestavěné produkty, které potřebují kombinaci Wi-Fi 6, BLE 5.2 a SLE 1.0. Oficiální specifikace zdůrazňuje platformu Hi3873, integrovaný bezpečnostní engine, připojení hostitele založené na SDIO a praktickou podporu běžných bezdrátových provozních režimů v IoT a chytré domácnosti.

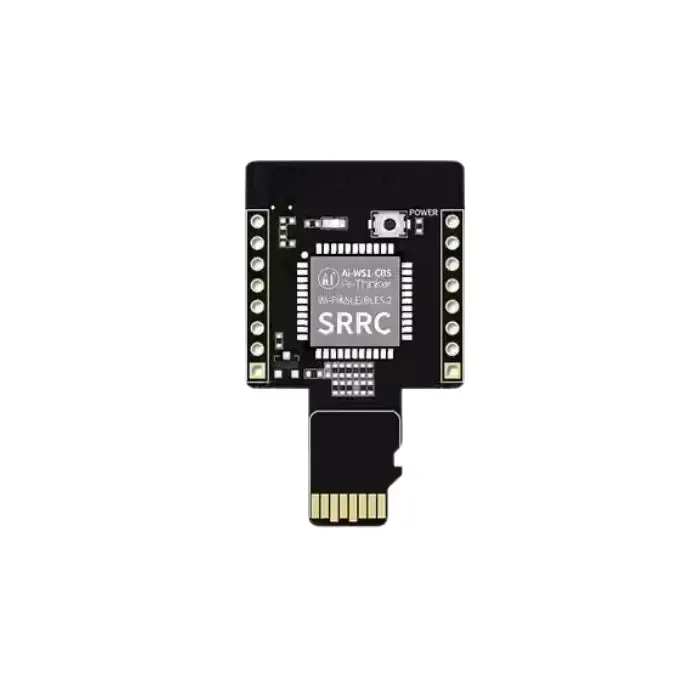

Protože tento záznam zahrnuje jak modul, tak sadu, je vhodný pro týmy v různých fázích vývoje. Modul je vhodnější pro finální integraci produktu, zatímco sada je pohodlnější pro testování, přístup k rozhraním a bezdrátové hodnocení v rané fázi vývoje.
Zdroje
- Specifikace modulu Ai-WS1-CBS
- Specif
