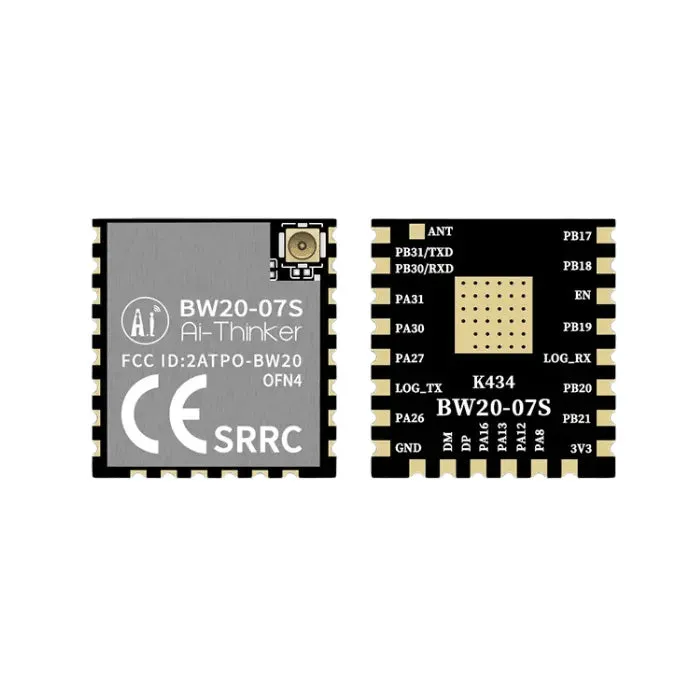

Ai-Thinker BW20-07S je kompaktní dvoupásmový Wi-Fi + BLE modul založený na řadě RTL8711, určený pro embedded bezdrátové produkty, které potřebují jak 2,4 GHz, tak 5 GHz Wi-Fi spolu s Bluetooth 5.0. Tento modul Ai-Thinker BW20-07S podporuje 802.11a/b/g/n, integruje dvoujádrový MCU až do 330 MHz a hodí se pro širokou škálu IoT, chytré domácnosti, bezdrátového ovládání, mobilních a nositelných aplikací.
BW20-07S je zvláště vhodný pro vývojáře hledající malý WiFi BLE modul s dvoupásmovým bezdrátovým připojením, flexibilními rozhraními a podporou vlastního firmwaru nebo embedded síťových projektů. S oficiální podporou sekundárního vývoje, zabezpečenou bezdrátovou komunikací a kompaktní integrací je tento modul Ai-Thinker praktickou volbou pro moderní připojená zařízení.
Funkce
- Dvoupásmový Wi-Fi modul podporující 2,4 GHz a 5 GHz bezdrátovou komunikaci
- Podporuje 802.11a/b/g/n a Bluetooth 5.0 pro flexibilní embedded bezdrátový design
- Architektura založená na RTL8711 s dvoujádrovým MCU až do 330 MHz
- Podporuje HT20 / HT40, BLE Long Range, ochranu soukromí na linkové vrstvě a hardwarové šifrování
- Bohaté rozhraní včetně UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD a USB
- 17 dostupných IO ve výchozím nastavení pro IoT moduly, chytrá domácí zařízení a bezdrátové ovladače
- Design s IPEX konektorem pro flexibilitu antény v kompaktních bezdrátových produktech
- Podporuje sekundární vývoj v embedded vývojových postupech
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | BW20-07S |
| Čipová platforma | Řada RTL8711 |
| Balení | SMD-23 |
| Velikost | 17 x 16 x 3,2 mm (+/-0,2 mm) |
| Bezdrátové protokoly | Wi-Fi 802.11a/b/g/n, Bluetooth 5.0 |
| Frekvenční rozsah | 2400 až 2483,5 MHz, 5180 až 5825 MHz |
| Anténa | IPEX konektor (4. generace) |
| MCU | Dvoujádrový MCU, až 330 MHz |
| Rozhraní | UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, USB |
| Dostupné IO | Výchozí 17 |
| Rychlost UART | Výchozí 115200bps |
| Bluetooth | BLE 5.0 |
| Napájení | 3,0 V až 3,6 V, typicky 3,3 V, doporučený proud nad 500 mA |
| Provozní teplota | -40 °C až 85 °C |
| Teplota skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
| Flash paměť | Výchozí 4MByte, maximální podpora 16MByte |
Aplikace
- IoT komunikační moduly pro chytré domácí huby, chytré zásuvky, chytré spínače a připojené spotřebiče
- Produkty bezdrátového ovládání vyžadující duální Wi-Fi a Bluetooth 5.0
- Kompaktní vestavěná zařízení, mobilní příslušenství a nositelná elektronika
- Konzumní a průmyslové projekty vyžadující WiFi BLE konektivitu, sériová rozhraní a podporu vlastního firmwaru
- Připojená zařízení, která těží z bezpečného bezdrátového připojení, šifrování a sekundárního vývoje
Jiný obsah
Ai-Thinker BW20-07S patří do oficiální řady BW20, která je zaměřena na vestavěné bezdrátové návrhy kombinující duální Wi-Fi a BLE v kompaktním modulu. Ve srovnání s většími bezdrátovými moduly se BW20-07S soustředí na kompaktní velikost, flexibilní připojení antény a praktickou integraci do IoT produktů a chytrých domácích terminálů.
Tento WiFi modul Ai-Thinker také podporuje vývoj prostřednictvím oficiální dokumentace AT příkazů a SDK zdrojů, což jej činí vhodným pro inženýrské týmy vytvářející bezdrátové ovladače, chytrá zařízení, datové spoje a připojené vestavěné systémy vyžadující stabilní Wi-Fi 2,4 GHz / 5 GHz a Bluetooth 5.0.
Zdroje
- Oficiální téma Ai-Thinker BW20
- Specifikace BW20-07S
- Sada AT příkazů série BW20
- Ameba RTOS SDK na GitHubu
- Stránka certifikace Ai-Thinker
Často kladené otázky
Podporuje BW20-07S Wi-Fi na 2,4 GHz i 5 GHz?
Ano. Podle oficiální specifikace je Ai-Thinker BW20-07
