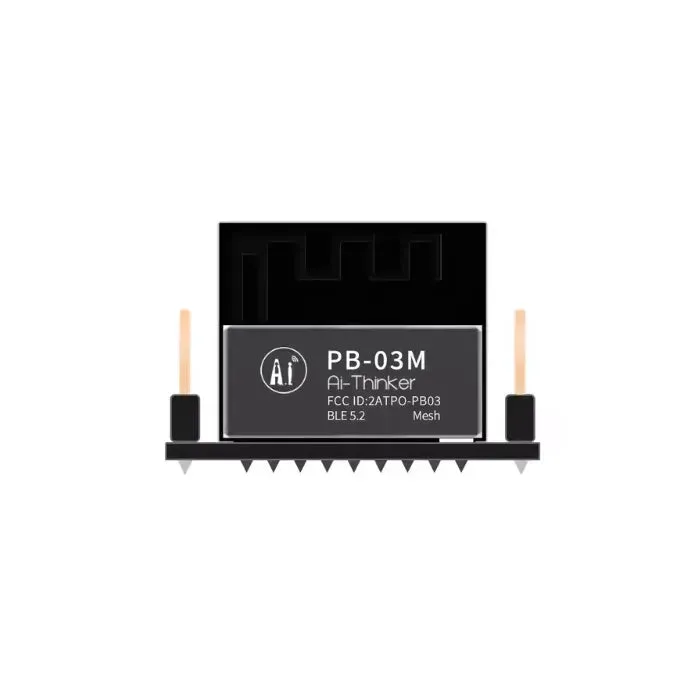

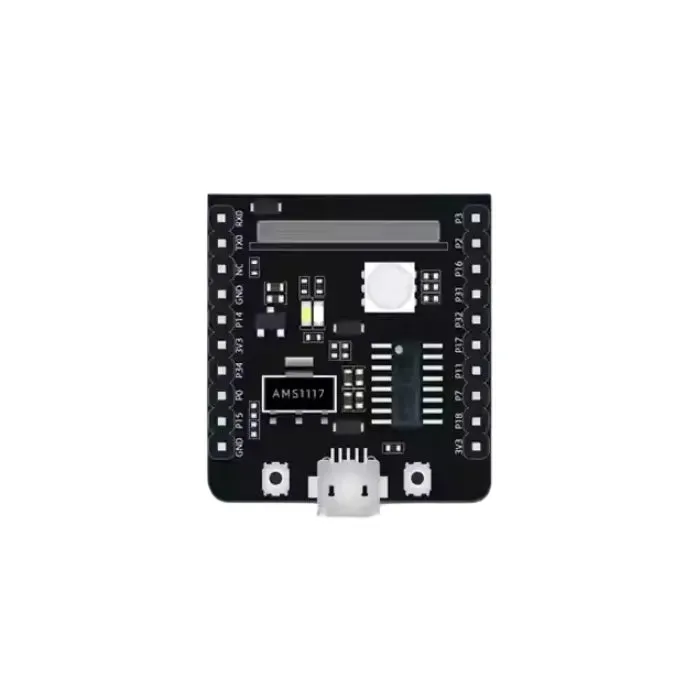

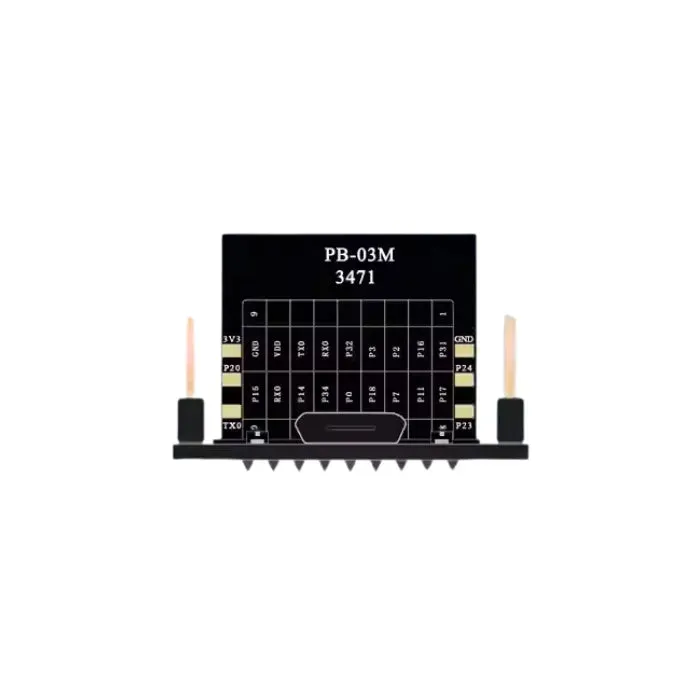

Ai-Thinker PB-03M-Kit je vývojová deska navržená pro modul PB-03M, postavená na nízkoenergetické Bluetooth SoC platformě PHY6252. Tento Ai-Thinker PB-03M-Kit je určen pro hodnocení BLE 5.2, vestavěné ladění, rychlé prototypování a sekundární vývoj v projektech IoT, chytré domácnosti, nositelných a přenosných zařízeních.
PB-03M-Kit usnadňuje vývoj tím, že přináší BLE modul PB-03M do vývojářsky přívětivého formátu desky se standardními pinovými konektory, vestavěnou anténou a flexibilními rozhraními. Pro inženýry pracující na BLE Mesh, bezdrátovém ovládání, nízkoenergetických vestavěných systémech a ověřování produktů poskytuje Ai-Thinker PB-03M-Kit praktický způsob testování firmwaru, hodnocení chování rádia a zrychlení vývoje.
Funkce
- Vývojová deska navržená speciálně pro BLE modul PB-03M
- Založeno na nízkoenergetické Bluetooth SoC platformě PHY6252 s podporou BLE 5.2
- Podpora Bluetooth rychlostí 125Kbps, 500Kbps, 1Mbps a 2Mbps
- Bohaté rozhraní včetně UART, GPIO, ADC, PWM, I2C, SPI, PDM a DMA
- Podpora více režimů spánku, s oficiálními materiály uvádějícími hluboký spánek s proudem pod 1uA
- Podpora lokálního sériového upgradu a vzdáleného upgradu firmwaru (FOTA)
- Univerzální AT příkazy pro rychlou integraci a ladění
- Podpora sekundárního vývoje s integrovaným vývojovým prostředím pro Windows
- Formát desky DIP-20 se standardním pinovým konektorem s roztečí 2,54 mm pro pohodlné testování na stole
- Vestavěná PCB anténa pro jednoduché hodnocení a bezdrátové prototypování
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | PB-03M-Kit |
| Vhodný modul | PB-03M |
| Jádrová platforma | PHY6252 |
| Typ desky | Vývojová deska BLE |
| Balení | DIP-20, standardní pinový konektor s roztečí 2,54 mm |
| Velikost | 48,3 x 25,5 mm (+/-0,2 mm) |
| Anténa | Vestavěná PCB anténa |
| Frekvence | 2400 až 2483,5 MHz |
| Bluetooth | BLE 5.2 |
| Napájení | 5V, proud nad 200mA |
| Rozhraní | UART, GPIO, ADC, PWM, I2C, SPI, PDM, DMA |
| Dostupné vstupy/výstupy (IO) | 15 |
| Rychlost UART | Výchozí 115200 bps |
| Zabezpečení | AES-128 |
| Flash paměť | 256KB |
| Provozní teplota | -40 °C až 85 °C |
| Teplota skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
| Spotřeba energie | Hluboký spánek 1,2uA, vypnutí 0,5uA, TX při 8dBm 11,5mA, proud základní desky 4mA |
Aplikace
- Hodnocení a ladění BLE 5.2 pro modul PB-03M
- Prototypování produktů IoT a chytré domácnosti založené na nízkoenergetickém Bluetooth připojení
- Vývoj projektů BLE Mesh a bezdrátového ovládání
- Testování firmwaru, ověřování AT příkazů a experimenty s vestavěnou komunikací
- Přenosná zařízení, nositelná elektronika a inženýrská řešení, která potřebují praktickou BLE vývojovou desku
Jiný obsah
Ai-Thinker PB-03M-Kit je určen jako deska pro vývojáře pracující s modulem PB-03M a Bluetooth platformou PHY6252. Ve srovnání s holým modulem PB-03M-Kit usnadňuje přístup k rozhraním, přímé napájení hardwaru a rychlou validaci během vývoje firmwaru a funkčního testování.
Oficiální materiály umisťují širší řadu PB pro chytrá světla, chytré zásuvky, chytré klimatizace a další připojené domácí spotřebiče. V tomto kontextu je Ai-Thinker PB-03M-Kit praktickou deskou pro inženýry, kteří chtějí vyhodnotit nízkoenergetickou Bluetooth komunikaci, testovat pracovní postupy BLE Mesh a urychlit sekundární vývoj před přechodem na výrobní hardware.
Zdroje
- Oficiální stránka tématu řady Ai-Thinker PB
- Specifikace PB-03M-Kit
- Datasheet čipu PHY6252
- Schéma PB-03M-Kit
- CE RED certifikát série PB-03M
- FCC certifikát série PB-03M
