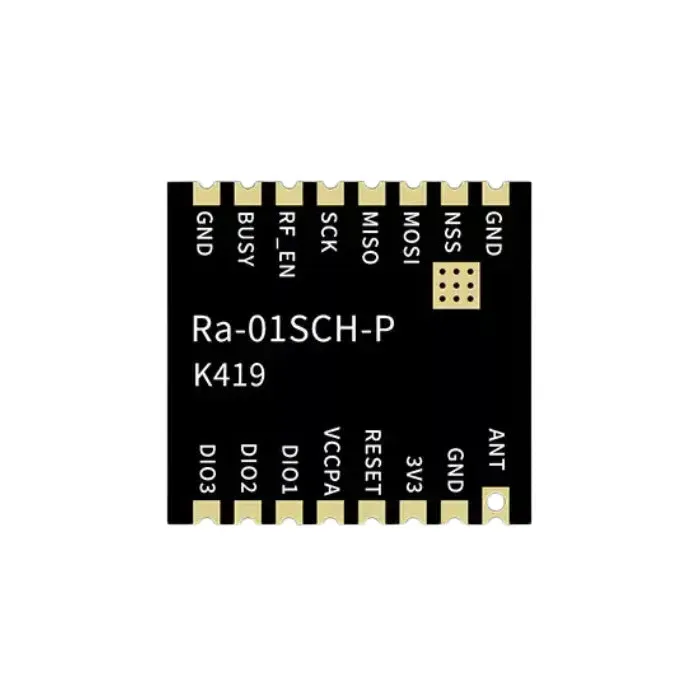

Ai-Thinker Ra-01SCH-P je vysokovýkonný LoRa bezdrátový komunikační modul navržený pro ultradlouhý dosah a nízkou spotřebu energie bezdrátových aplikací. Podle oficiální dokumentace Ai-Thinker je Ra-01SCH-P založen na RF čipu LLCC68 a podporuje frekvenční pásmo 803MHz až 930MHz, což jej činí vhodným pro LoRa IoT, dálkové snímání, průmyslovou komunikaci a další bezdrátové scénáře s dlouhým dosahem.
Ai-Thinker Ra-01SCH-P LoRa modul podporuje FSK, GFSK a LoRa modulaci, kombinuje vysoký vysílací výkon s vysokou citlivostí přijímače a je navržen pro aplikace vyžadující robustní odolnost proti rušení a spolehlivou komunikaci na dlouhé vzdálenosti. Pro inženýry vytvářející chytré zemědělství, průmyslové IoT, monitorování životního prostředí a systémy dálkového ovládání nabízí Ra-01SCH-P praktickou možnost vysokovýkonného LoRa modulu.
Funkce
- LoRa bezdrátový komunikační modul založený na RF čipu LLCC68
- Podporuje FSK, GFSK a LoRa modulaci
- Podporuje frekvenční pásmo 803MHz až 930MHz pro bezdrátovou komunikaci na dlouhé vzdálenosti
- Vysoká citlivost až -137dBm při SF10 / 125KHz dle oficiální specifikace
- Vysoký vysílací výkon až +29dBm ve výchozím nastavení, s konfigurovatelným režimem vysokého výkonu až +31dBm
- Podporuje šířicí faktory SF5 až SF11
- Nízký příjem proudu 16mA pro návrh nízkoenergetických LoRa systémů
- SPI rozhraní s poloduplexní komunikací, CRC a až 256-bajtovým paketovým enginem
- Flexibilní instalace antény podporující půl-otvorové pady, průchozí pady a IPEX konektory
- Navrženo pro ultradlouhý dosah, odolnost proti rušení a nízkou spotřebu energie v IoT komunikačních scénářích
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | Ra-01SCH-P |
| Čipová sada | LLCC68 |
| Typ produktu | LoRa bezdrátový komunikační modul |
| Balení | SMD-16, dvouřadý pouzdro s otvory pro pájení |
| Rozměry | 17 x 16 x 3,2 mm (+/-0,2 mm) |
| Frekvenční pásmo | 803MHz až 930MHz |
| Modulace | FSK, GFSK, LoRa |
| Šířicí faktory | SF5 až SF11 |
| Citlivost | -137dBm při SF10 125KHz |
| Vysílací výkon | +29dBm výchozí, +31dBm volitelný vlastní režim |
| Provozní napětí | 3,0V až 3,6V, typicky 3,3V, proud nad 1A |
| Spotřeba energie | Příjmový režim 16mA, vysílací režim až 1A |
| Provozní teplota | -40 °C až 85 °C |
| Podmínky skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
| Rozhraní | SPI |
| Maximální přenosová rychlost | 300kbps |
| Možnosti antén | Kompatibilní s polodírkovými, průchodkovými a IPEX konektory |
Aplikace
- Chytré zemědělství jako monitorování půdy, řízení zavlažování a dlouhodosahové polní senzory
- Průmyslová automatizace a systémy dálkového monitorování vyžadující dlouhodosahovou LoRa komunikaci
- Chytrá domácí bezpečnost a alarmové nebo dálkové detekční aplikace
- Monitorování životního prostředí včetně meteorologických stanic, uzlů kvality ovzduší a venkovních senzorových sítí
- Systémy dodavatelského řetězce, logistiky a sledování majetku, které potřebují stabilní nízkoenergetické širokopásmové připojení
Jiný obsah
Ai-Thinker Ra-01SCH-P patří do oficiální LoRa série, která je určena pro ultra dlouhodosahovou spektrální rozprostřenou komunikaci. Oficiální dokumentace zdůrazňuje jeho silnou odolnost proti rušení, charakteristiky ultra dlouhého přenosu a nízkou spotřebu proudu při příjmu, což činí Ra-01SCH-P vhodným pro bezdrátové návrhy, kde jsou důležité dosah, spolehlivost a energetická účinnost.
Oficiální poznámky k vysokovýkonové konfiguraci také rozlišují mezi výchozím režimem 3,3V interního PA a volitelným vlastním režimem 5V interního PA. To dává Ra-01SCH-P LoRa modulu větší flexibilitu pro inženýrské projekt
