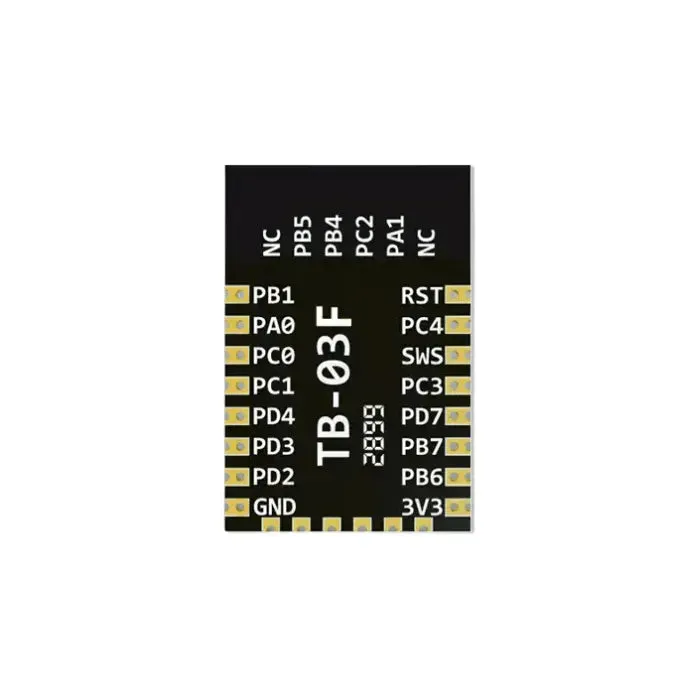

Ai-Thinker TB-03F je kompaktní Bluetooth 5.0 Mesh modul navržený pro chytré osvětlení, chytrou domácnost a nízkoenergetické IoT aplikace. Na základě oficiální TB série tento Ai-Thinker TB-03F podporuje přímé ovládání Tmall Genie Mesh, bezdrátovou komunikaci s nízkou latencí a praktickou vestavěnou integraci pro projekty propojeného osvětlení a domácích spotřebičů.
TB-03F BLE modul je určen pro produkty vyžadující Bluetooth Mesh síťování, kompaktní velikost, nízkou spotřebu energie a flexibilní stmívání. Pro vývojáře vytvářející chytré lampy, řadiče osvětlení, BLE uzly a bezdrátová zařízení domácí automatizace nabízí Ai-Thinker TB-03F praktickou kombinaci vestavěné antény, 6 PWM výstupů a podpory sekundárního vývoje.
Funkce
- Bluetooth 5.0 Mesh modul navržený pro chytré osvětlení a chytrou domácnost
- Podporuje přímé ovládání přes Tmall Genie Mesh bez nutnosti brány podle oficiální specifikace
- Kompaktní balení SMD-22 pro vestavěný design BLE produktů
- 6 PWM výstupů pro řízení osvětlení a nastavení jasu
- Design s vestavěnou anténou bez potřeby dalšího návrhu antény
- Rozsah nastavení jasu v pracovním cyklu od 5 % do 100 %
- Výstupní frekvence PWM 1 kHz pro řízení osvětlení a stmívání
- Podporuje více režimů spánku s hlubokým spánkovým proudem již od 0,4 uA
- Podporuje přepínání barevné teploty pomocí nástěnného vypínače
- Podporuje sekundární vývoj pro přizpůsobené aplikace Bluetooth a IoT
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | TB-03F |
| Čip | TLSR8250F512ES16 |
| Bezdrátový standard | Bluetooth 5.0 |
| Balení | SMD-22 |
| Rozměry | 24 x 16 x 3 mm (+/-0,2 mm) |
| Frekvenční rozsah | 2400 až 2483,5 MHz |
| Výkon vysílání | Maximálně 10 dBm |
| Citlivost příjmu | -93 dBm +/-2 |
| Rozhraní | GPIO, PWM, SPI, ADC, I2S |
| Napájení | 2,7 V až 3,6 V, proud nejméně 50 mA |
| Provozní teplota | -40 °C až 85 °C |
| Prostředí pro skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
| Spotřeba energie | Hluboký spánek 0,4 uA, pohotovostní režim 2,51 mA, vysílání při 10 dBm 20,54 mA |
| Přenosová vzdálenost | 80 m až 150 m za podmínek přímé viditelnosti |
Aplikace
- Produkty chytrého osvětlení včetně stmívatelných lamp, lamp s nastavitelnou bílou barvou a zařízení pro řízení barevné teploty
- Bluetooth Mesh uzly pro chytrou domácnost a bezdrátové řízení osvětlení
- Nízkopříkonová IoT zařízení, která potřebují spolehlivou krátkodobou BLE komunikaci
- Vestavěné Bluetooth 5.0 moduly pro domácí spotřebiče, bezdrátové spínače a terminály řízení osvětlení
- Zakázkové inženýrské projekty, které vyžadují kompaktní velikost modulu, PWM výstupy a sekundární vývoj
Jiný obsah
Ai-Thinker TB-03F patří do oficiální TB série Bluetooth modulů, která je zaměřena na chytrá světla, zásuvky, klimatizace a další připojená domácí zařízení. Oficiální materiály zdůrazňují jeho vhodnost pro Bluetooth Mesh síťování, komunikaci s nízkou latencí a praktickou integraci do chytré domácnosti a IoT produktů.
Pro vývoj také TB-03F podporuje sekundární vývoj. Oficiální specifikace poskytuje pokyny pro návrh hardwaru, reference balení PCB, informace o aplikačním zapojení a směr SDK, což činí tento Ai-Thinker BLE modul užitečným jak pro vývoj produktů, tak pro hodnocení prototypů.
Zdroje
- Oficiální stránka tématu řady Ai-Thinker TB
- Specifikace TB-03F
- Rozměry PCB balení TB-03F
- Firmware BLE AT řady TB verze V2.0.5
- Certifikát TB-03F SRRC
- Zpráva o spolehlivosti TB-03F
- Telink 825X SDK
Často kladené otázky
Podporuje TB-03F Bluetooth Mesh?
Ano. Podle oficiální dokumentace Ai-Thinker TB-03F podporuje Bluetooth Mesh a je navržen pro scénáře chytrého osvětlení a chytré domácnosti</str
