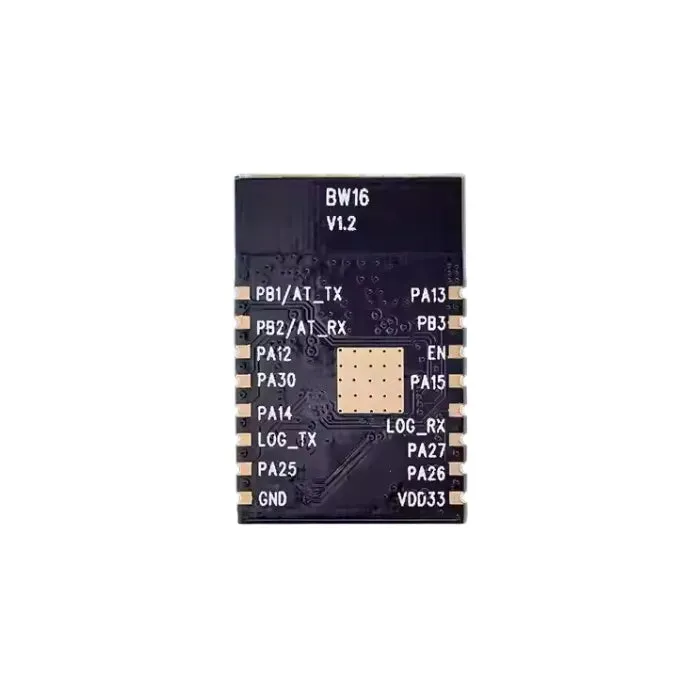

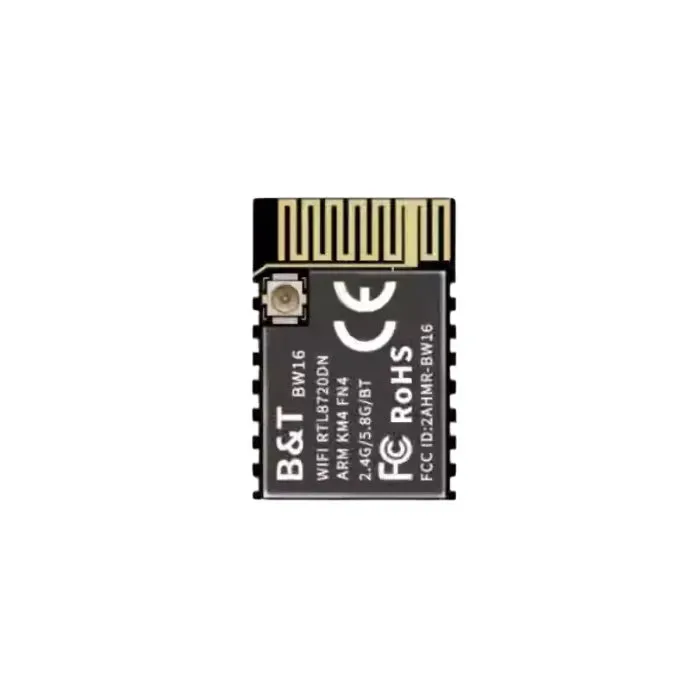

Ai-Thinker BW16 je duální Wi-Fi a Bluetooth modul založený na RTL8720DN SoC. Podle oficiálního datasheetu Ai-Thinker tento Ai-Thinker Wi-Fi BLE modul podporuje 2,4GHz a 5GHz WLAN, Bluetooth 5.0 a integruje jak výkonný ARM V8 MCU, tak nízkonapěťový ARM V8 MCU pro připojené vestavěné aplikace.
BW16 je vhodný pro IoT zařízení, chytré domácí produkty, bezdrátové ovladače, nositelnou elektroniku a kompaktní připojené systémy, které potřebují duální Wi-Fi a Bluetooth 5.0. Oficiální materiály také zdůrazňují podporu režimů STA/AP/STA+AP, FOTA, SmartConfig, hardwarových bezpečnostních modulů a flexibilních možností antén, což činí tento Ai-Thinker bezdrátový modul praktickým jak pro rychlou integraci, tak pro sekundární vývoj.
Funkce
- Wi-Fi + Bluetooth modul založený na RTL8720DN pro duální bezdrátové vestavěné produkty.
- Podpora 802.11a/b/g/n s provozem na 2,4GHz nebo 5GHz.
- Podpora Bluetooth 5.0 se sdílenou anténou.
- Dvojitá architektura MCU s výkonnými a nízkonapěťovými procesorovými jádry.
- Podpora hardwarové bezpečnosti včetně AES, DES a SHA modulů, plus TrustZone-M a zabezpečený start.
- Podpora režimů STA / AP / STA+AP, SmartConfig, AirKiss, lokální aktualizace a vzdálené aktualizace firmwaru (FOTA).
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | BW16 |
| Jádro čipu | RTL8720DN |
| Bezdrátové připojení | Wi-Fi 802.11a/b/g/n, Bluetooth 5.0 |
| Frekvenční rozsah | 2400 ~ 2483,5MHz nebo 5180 ~ 5825MHz |
| Bluetooth frekvence | 2,402GHz ~ 2,480GHz |
| Balení | SMD-16 |
| Rozměry | 24 x 16 x 3 (±0,2) mm |
| Anténa | PCB anténa nebo IPEX anténa |
| Napájení | 3,0V ~ 3,6V, typicky 3,3V, proud > 450mA |
| Rozhraní | UART / GPIO / ADC / PWM / IIC / SPI / SWD |
| Provozní teplota | -20°C ~ 70°C |
| Podmínky skladování | -40°C ~ 125°C, < 90 % relativní vlhkosti |
| Certifikace | RoHS, FCC, CE, SRRC |
Aplikace
- Připojení IoT zařízení s podporou duální Wi-Fi a Bluetooth.
- Chytré domácí produkty a kompaktní bezdrátové řídicí systémy.
- Nositelné elektronické přístroje a nízkonapěťová připojená zařízení.
- Vývoj Ai-Thinker duální Wi-Fi pro produkty vyžadující flexibilní nasazení sítí.
Další obsah
BW16 je silnou volbou, pokud potřebujete kompaktní Ai-Thinker modul s 2,4GHz a 5GHz Wi-Fi a Bluetooth 5.0. Ve srovnání s jednoduššími jednopásmovými moduly nabízí vývojářům větší flexibilitu nasazení, širší kompatibilitu a lepší vhodnost pro produkty, které vyžadují silnější bezdrátové možnosti a zabezpečené aktualizace firmwaru.
Zdrojové materiály
Datasheet BW16
Často kladené otázky
Na co se BW16 používá?
Slouží pro bezdrátový IoT vývoj Ai-Thinker, chytré domácí systémy, nositelnou elektroniku a vestavěné produkty s duální Wi-Fi a Bluetooth.
Podporuje BW16 Wi-Fi na 2,4GHz i 5GHz?
Ano. Oficiální specifikace uvádějí podporu duální Wi-Fi na 2,4GHz i 5GHz.
Proč zvolit BW16?
Kombinuje duální Wi-Fi, Bluetooth 5.0, podporu hardwarové bezpečnosti, flexibilní možnosti antén a praktické funkce aktualizace firmwaru v jednom kompaktním Ai-Thinker modulu.
