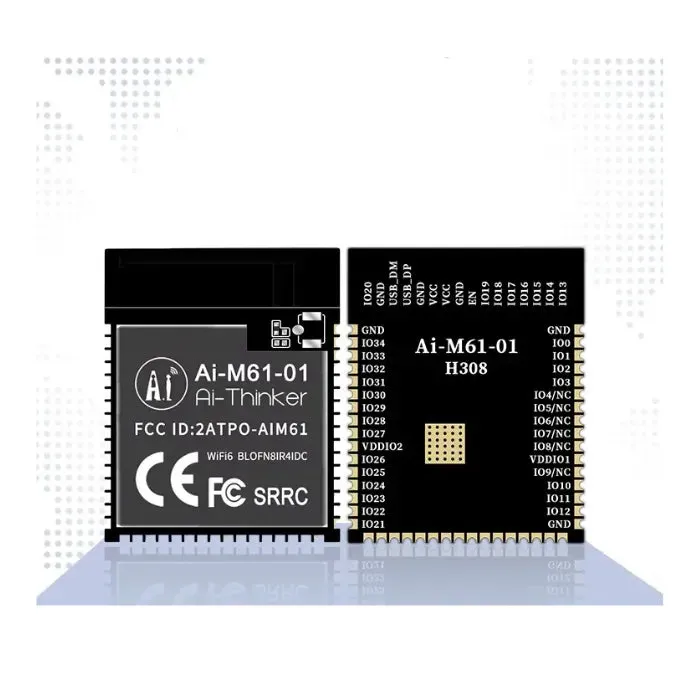

Ai-Thinker Ai-M61-01 je Wi-Fi 6 + BLE 5.3 + Thread modul postavený na procesoru BL618. Na základě oficiální specifikace Ai-Thinker a dokumentace série Ai-M61 tento bezdrátový modul Ai-Thinker podporuje Wi-Fi 802.11 b/g/n/ax, BLE 5.3 a Thread, přičemž integruje nízkoenergetický 32bitový RISC-V CPU s FPU a DSP s taktovací frekvencí až 320MHz.
Ai-M61-01 je navržen pro audio a video multimédia, IoT zařízení, chytré displeje, kamerové produkty, chytré domácí systémy a pokročilé vestavěné bezdrátové aplikace. Oficiální materiály také zdůrazňují bohatou podporu periferií včetně DVP, MJPEG, Display, Audio Codec, USB 2.0, Ethernet (EMAC), SD/MMC, I2S a dalších, což činí tento Ai-Thinker Wi-Fi 6 modul ideálním pro produkty s bohatými funkcemi a připojením.
Funkce
- Modul BL618 založený na Wi-Fi 6 + BLE 5.3 + Thread pro pokročilé vestavěné bezdrátové produkty.
- Wi-Fi 802.11 b/g/n/ax, BLE 5.3 a Thread s podporou koexistence.
- 32bitový RISC-V CPU s FPU a DSP, až do 320MHz.
- Bohaté multimediální a konektivní rozhraní včetně DVP, MJPEG, Display, Audio Codec, USB 2.0, Ethernet, SD/MMC, SPI, UART, I2C, I2S, PWM, DAC, ADC a GPIO.
- Bezpečnostní engine podporuje AES, SHA, PKA, TRNG, šifrování obrazu a podepsané spuštění.
- Univerzální AT příkazy a podpora sekundárního vývoje pro Windows a Linux prostředí.
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | Ai-M61-01 |
| Jádrový procesor | BL618 |
| Procesor | 32bitový RISC-V s FPU a DSP, až 320MHz |
| Bezdrátové připojení | Wi-Fi 802.11 b/g/n/ax, BLE 5.3, Thread |
| Balení | SMD-48 |

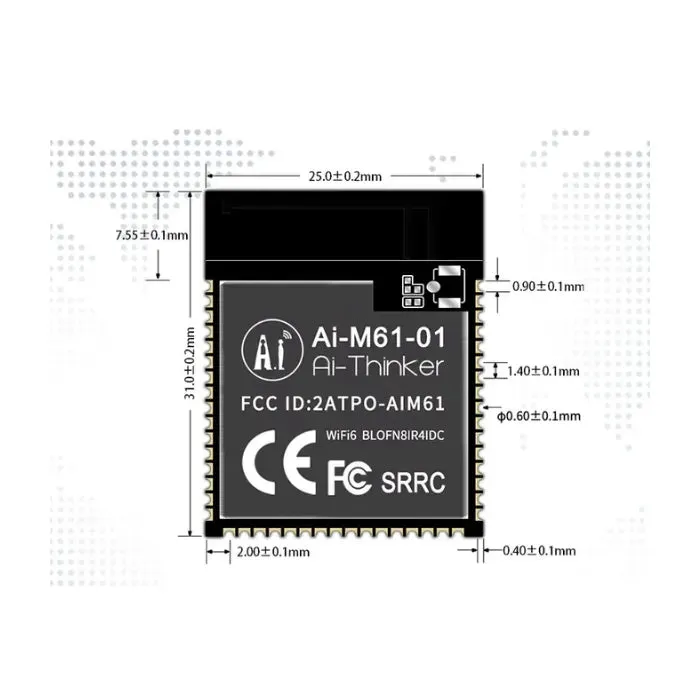

| Velikost | 30,1 x 25,0 x 3,1 (±0,2) mm |

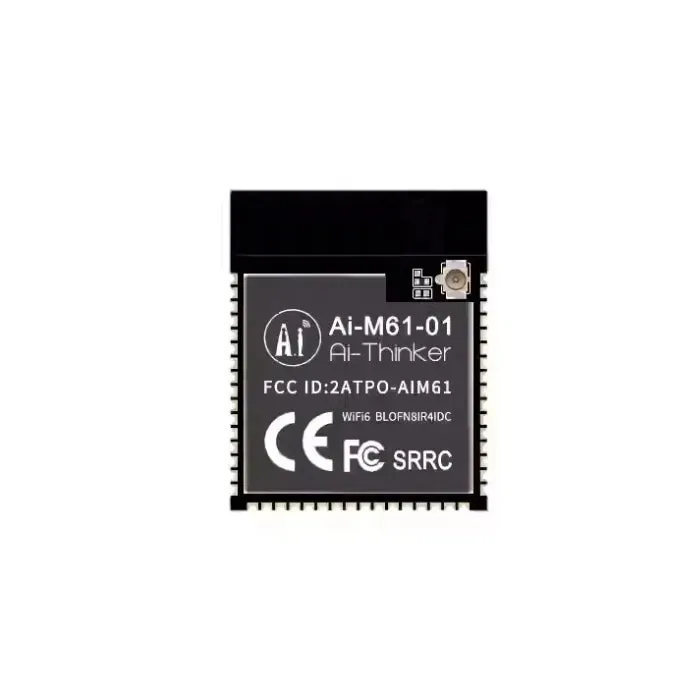

| Anténa | Vestavěná PCB anténa / IPEX konektor |
| Frekvence | 2400 ~ 2483,5MHz |
| Napájení | 2,97V ~ 3,6V, napájecí proud ≥500mA |
| Rozhraní | DVP, MJPEG, Displej, Audio kodek, USB2.0, SDU, Ethernet (EMAC), SD/MMC (SDH), SPI, UART, I2C, I2S, PWM, GPDAC, GPADC, ACOMP, GPIO |

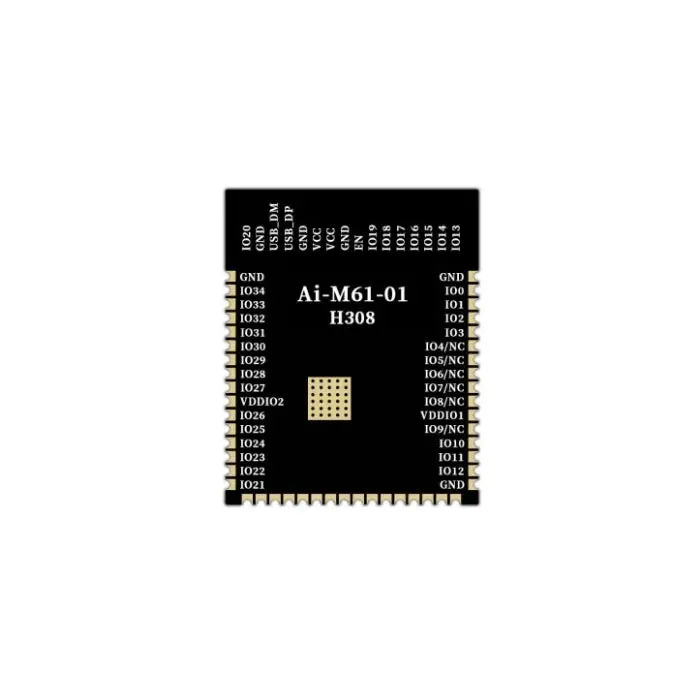

| IO | 29 |
| Rychlost UART | Výchozí 115200 bps |
| Zabezpečení | WPS / WEP / WPA / WPA2 / WPA3 |
| Flash paměť | Výchozí 8MB, podpora rozšíření |
| Paměť | 4MB pSRAM, 532KB SRAM, 128KB ROM, 4Kb eFuse |
| Provozní teplota | -40 °C ~ 85 °C |
| Teplota skladování | -40°C ~ 125°C, < 90 % relativní vlhkosti |
Aplikace
- Chytré displeje, vestavěné HMI produkty a multimediální terminály.
- Kamerové a vizuální produkty využívající DVP, MJPEG a displejové pipeline.
- Chytrá domácí zařízení, IoT brány a pokročilé bezdrátové ovladače.
- Vývoj Ai-Thinker Wi-Fi 6 pro audio, video a funkčně bohaté připojené produkty.
Jiný obsah
Ai-M61-01 je silná volba, když potřebujete víc než jen jednoduchý Wi-Fi modul. Pro uživatele Ai-Thinker vytvářející multimediální, kamerové, audio nebo displejové produkty nabízí mnohem bohatší sadu periferií a silnější výkon než lehčí bezdrátové moduly.
Zdroje
Specifikace Ai-M61-01
Oficiální dokumentace série Ai-M61
Oficiální specifikace Ai-M61-01 PDF
Certifikáty Ai-Thinker
Často kladené otázky
K čemu se Ai-M61-01 používá?
Používá se pro multimediální vývoj Ai-Thinker, IoT produkty s Wi-Fi 6, chytré displeje, audio a video zařízení a pokročilé vestavěné bezdrátové aplikace.
Podporuje Ai-M61-01 Wi-Fi 6, BLE 5.3 a Thread?
Ano. Oficiální dokumentace uvádí podporu Wi-Fi 802.11 b/g/n/ax, BLE 5.3 a Thread.
Proč zvolit Ai-M61-01?
Kombinuje Wi-Fi 6, BLE 5.3, Thread, multimediální rozhraní, vyšší kapacitu paměti a silnou p
