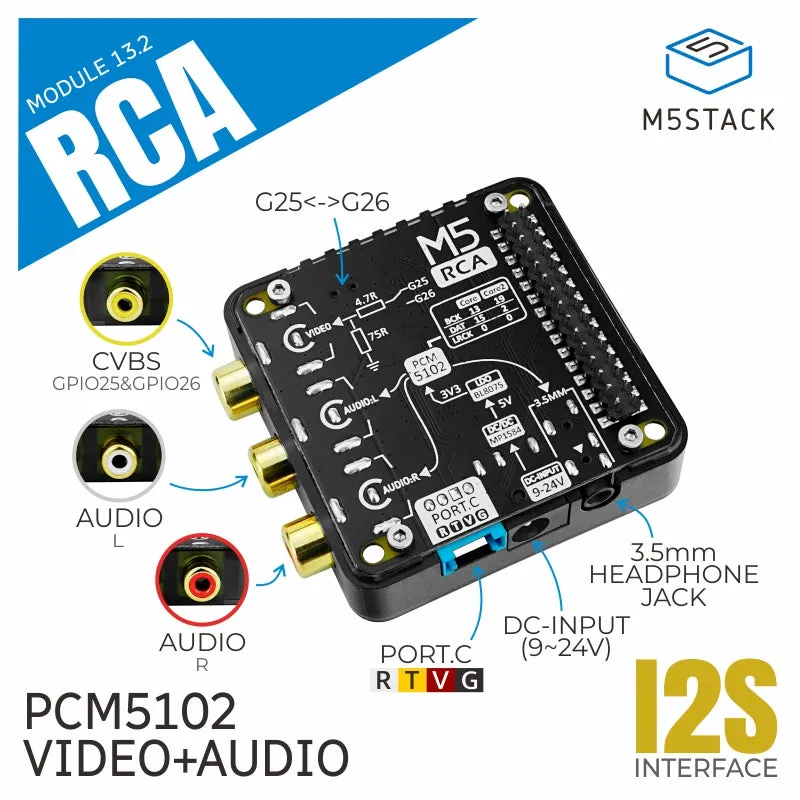

Modul RCA je kompozitní modul pro rozšíření signálu pro audio a video, používající běžný konektor S-terminál RCA, rozdělený na dva (levý a pravý kanál) audio výstupy a jeden video výstup. Audio část využívá zesilovačový čip PCM5102APWR s I2S, který umožňuje výstup 32bitového stereofonního audio signálu; pokud jde o video, je použita funkce DAC analogového videosignálu hlavního řídicího prvku ESP32, která může generovat analogové videosignály s rozlišením nepřesahujícím 864 x 576 (PAL, PAL_M); modul obsahuje DC zásuvku a obvod DCDC 9-24V na 5V pro napájení celého zařízení. Tento produkt je vhodný pro audio a video zařízení, která používají rozhraní S-terminál.
Vlastnosti
- Výstup RCA kompozitního video a audio (levý a pravý kanál audio rozhraní)

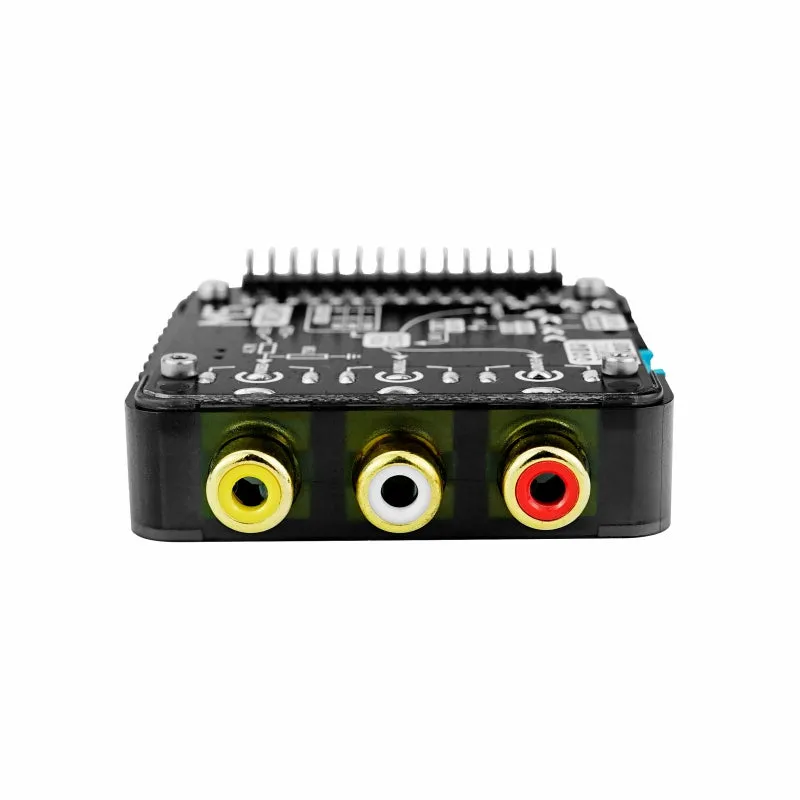

- RCA samičí konektorové svorky
- 1 CVBS video výstupní rozhraní (přepínač GPIO25 a GPIO26 mezi dvěma možnostmi)
- 3,5mm výstup pro sluchátka

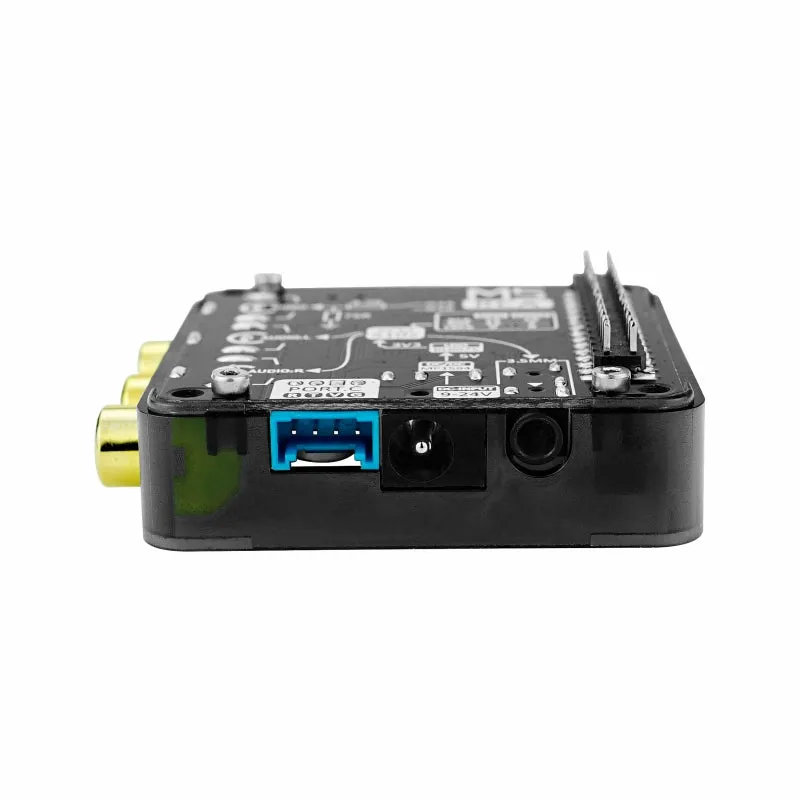

- Rozhraní portu C
- PCM5102 audio stereo DAC
- DC 9-24V na 5V výstup (<5V, 3A)
Zahrnuje

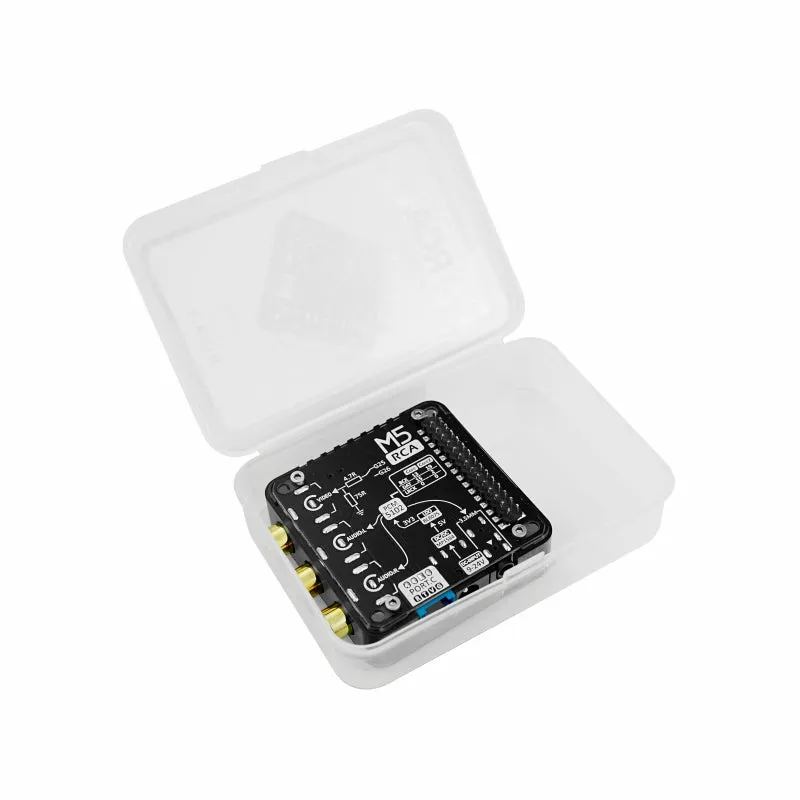

- 1x RCA modul
Aplikace
- Stereofonní RCA výstup
- Složený video a audio výstup
Specifikace
| Zdroje | Parametry |
|---|---|
| Audio stereo DAC čip | Audio stereo DAC čip |
| rozhraní | RCA ženské sedadlo |
| kanál | 1 CVBS video výstupní rozhraní (přepínač GPIO25 a GPIO26 mezi dvěma možnostmi) |
| Výstupní signál | Audio a video (volitelný výstup na sluchátkový jack 3,5 mm) |
| DCDC | MP1584EN |
| Audio stereo DAC čip | PCM5102APWR |
| Velikost produktu | 54mm × 54mm × 19,7mm (výška pouzdra 13,2mm) |
| Velikost balení | 93 mm × 63 mm × 25 mm |
| Hmotnost produktu | 22.5g |
| Hmotnost balení | 41.7g |
