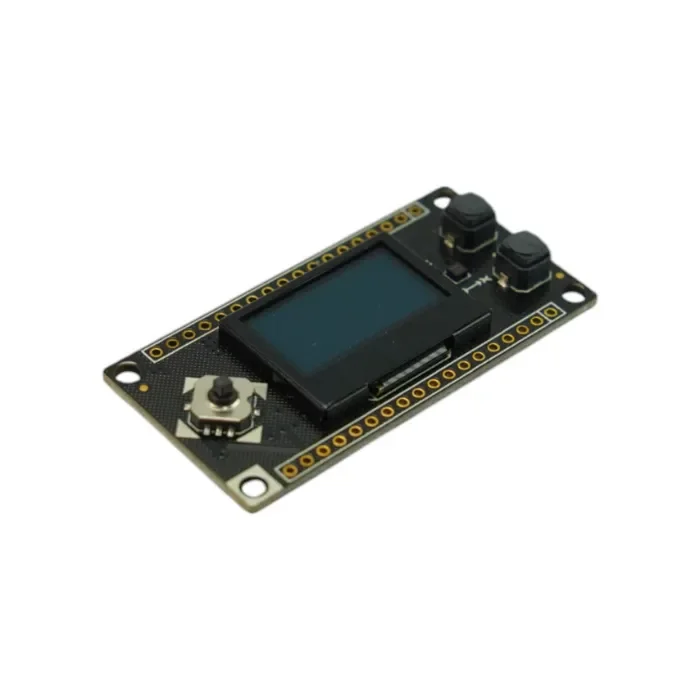

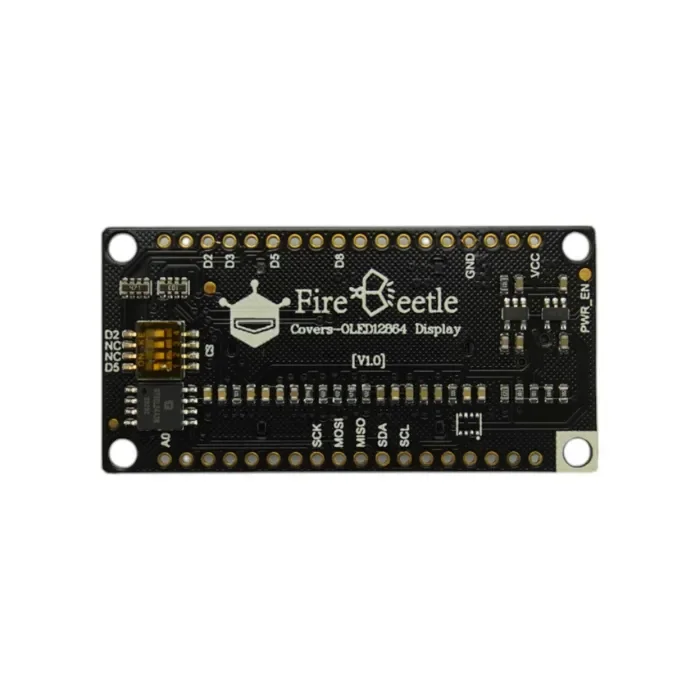

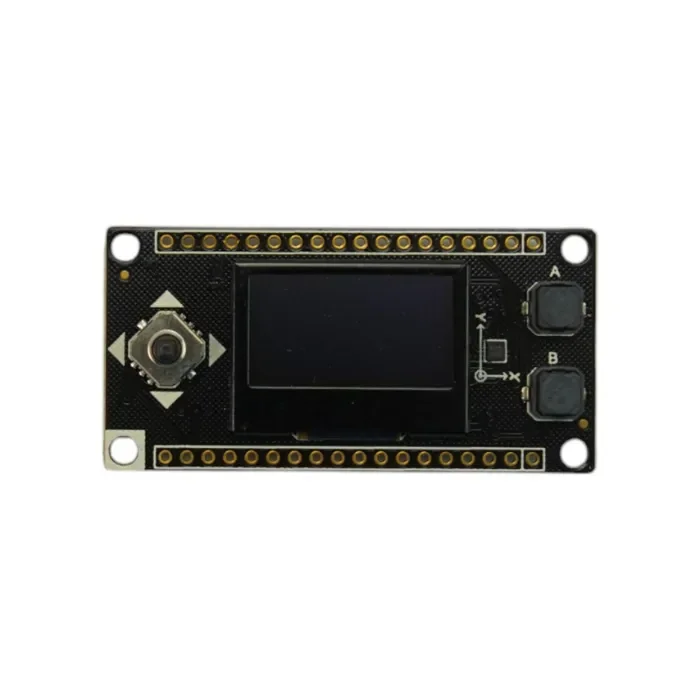

🖥 FireBeetle Covers-OLED12864 – OLED štít pro ESP8266/ESP32
DFRobot FireBeetle Covers-OLED12864 Display Module je nízkonapěťový OLED štít určený pro IoT projekty. Je vybaven OLED displejem s rozlišením 128×64 a řadičem SSD1360, používá I2C rozhraní a podporuje jak Arduino knihovny, tak programování v MicroPythonu, plně kompatibilní s Gravity I2C OLED-2864 obrazovkou.

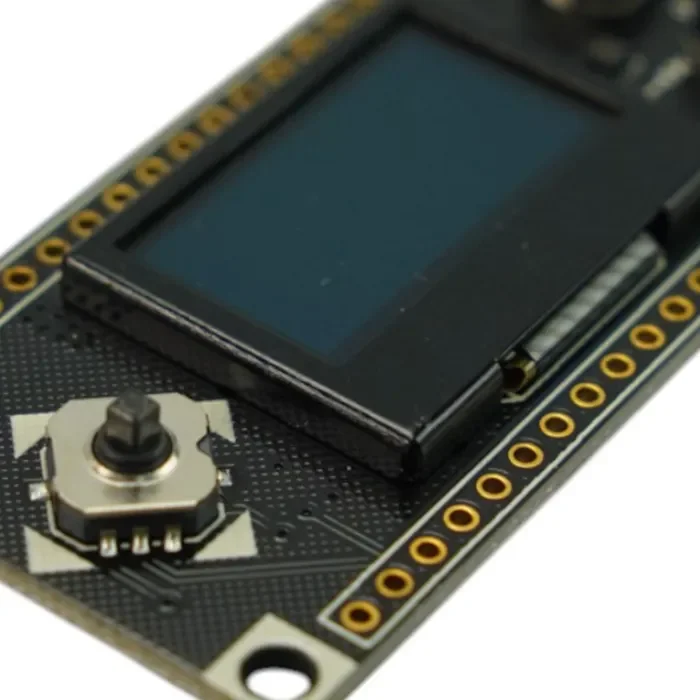

OLED obrazovka obsahuje ochranný rám proti poškrábání, integruje GT30L24A3W čip s vícejazyčnými fonty a BMA220 tříosý akcelerometr. Dále má analogovou směrovou klávesu a dva nezávislé digitální klávesy (A & B), což ji činí ideální pro vývoj uživatelského rozhraní na deskách ESP8266/ESP32.
🔑 Vlastnosti
-
🌐 Podpora více jazyků fontů: Vestavěný čip GT30L24A3W.
-
📡 3-osý akcelerometr: Integrovaný senzor BMA220 přes I2C.
-
🎮 Uživatelské ovládání: Analogová směrová klávesa + 2 digitální tlačítka (A & B).
-
🔌 Snadná integrace: I2C sběrnice pro OLED, SPI sběrnice pro fontový čip.
-
🖥 Kompaktní OLED displej: 0,96″ modrá obrazovka, 128×64 pixelů.
-
⚡ Nízká spotřeba energie: 250µA akcelerometr, 12mA OLED.
📊 Specifikace
| Specifikace | Detaily |
|---|---|
| Napětí Rozsah | 3,7V–5,5V |
| Uživatel Tlačítka | Digitální port D3, D8 |
| 5-směrný Vypínač | Analogové port A0 |
| Akcelerometr | BMA220, I2C |
| Rozměr (Akcelerometr) | 2 × 2 × 0.9 mm |
| Rozlišení | 6-bitové |
| Rozsah | 2/4/8/16g |
| Napájení Spotřeba | 250µA |
| OLED Model | UG-2864HLBEG01 |
| OLED Velikost | 0.96″ |
| OLED Barva | Modrá |
| OLED Rozhraní | I2C |
| OLED Rozlišení | 128 × 64 |
| Písmo Čip | GT30L24A3W, SPI |
| Znak Sady | GB18030 (zjednodušené/tradiční čínské), KSC5601 (korejské), JIS0208 (japonské), 180 cizí písma |
| Unicode Podpora | Vícenárodní Unicode, ISO8859, KÓD STRÁNKA |
| Znak Velikosti | Čínština: 12/16/24 tečka matice; Cizí: 16/24 tečka matice |
| OLED Práce Proud | 12mA |
🎯 Aplikace
-
IoT projekty: Jednoduché uživatelské rozhraní pro ESP8266/ESP32.
-
Robotika & Senzory: Integrovaný akcelerometr pro detekci pohybu.
-
Vícejazyčné displeje: Podpora čínských, korejských, japonských a Unicode fontů.
-
DIY & Vzdělávání: Perfektní pro prototypování a vzdělávací projekty.

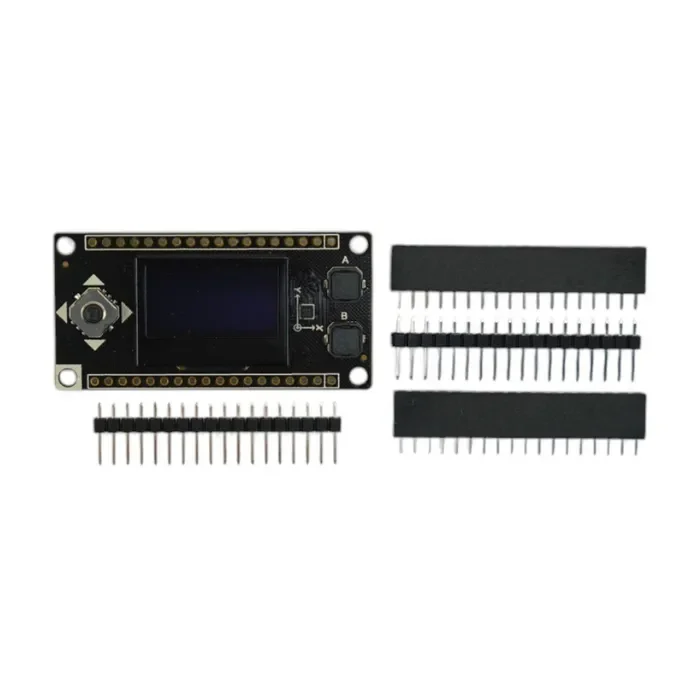

📦 Seznam zásilek
-
1 × FireBeetle kryty – OLED12864 displej
-
2 × 18pinový 2,54mm pin header
-
2 × 18pinový 2,54mm dlouhý pin header
