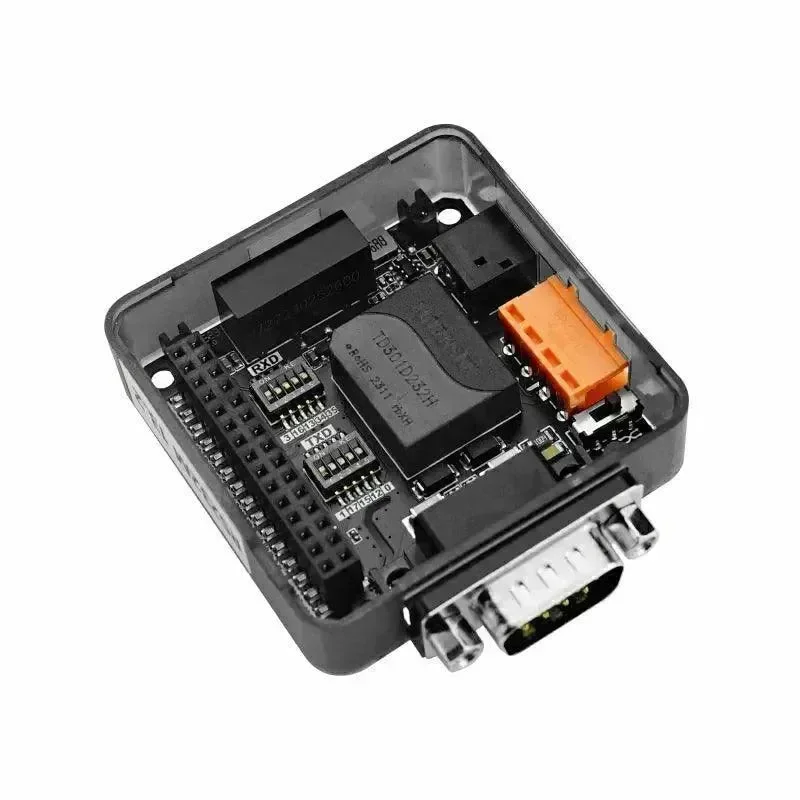

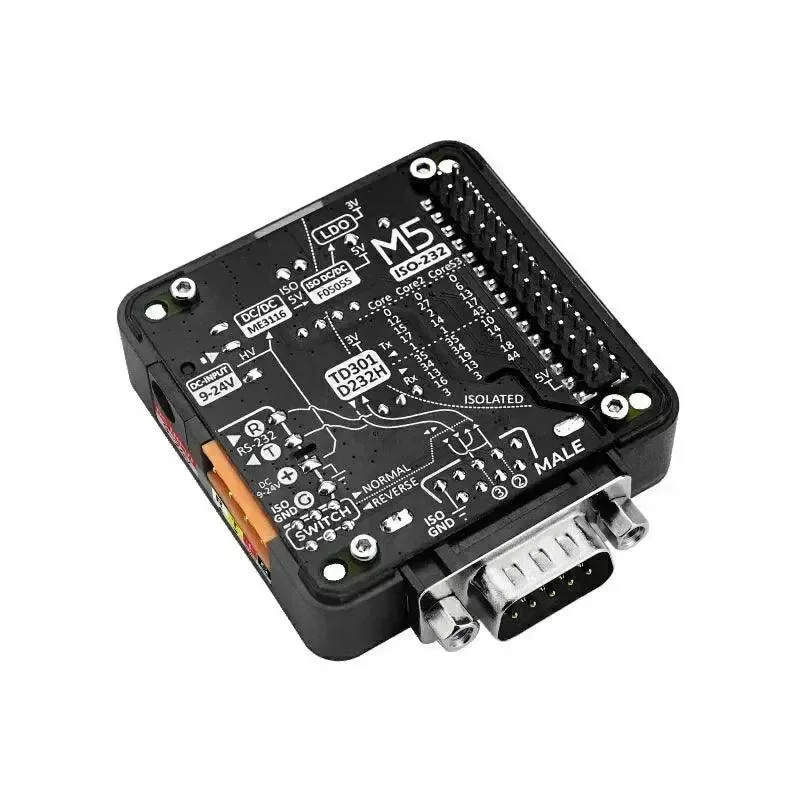

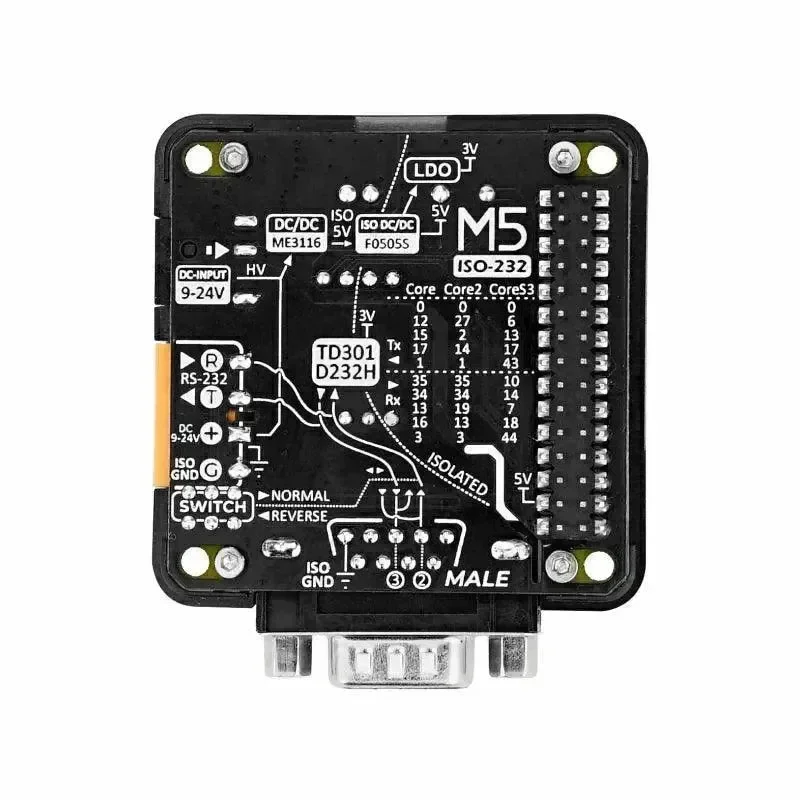

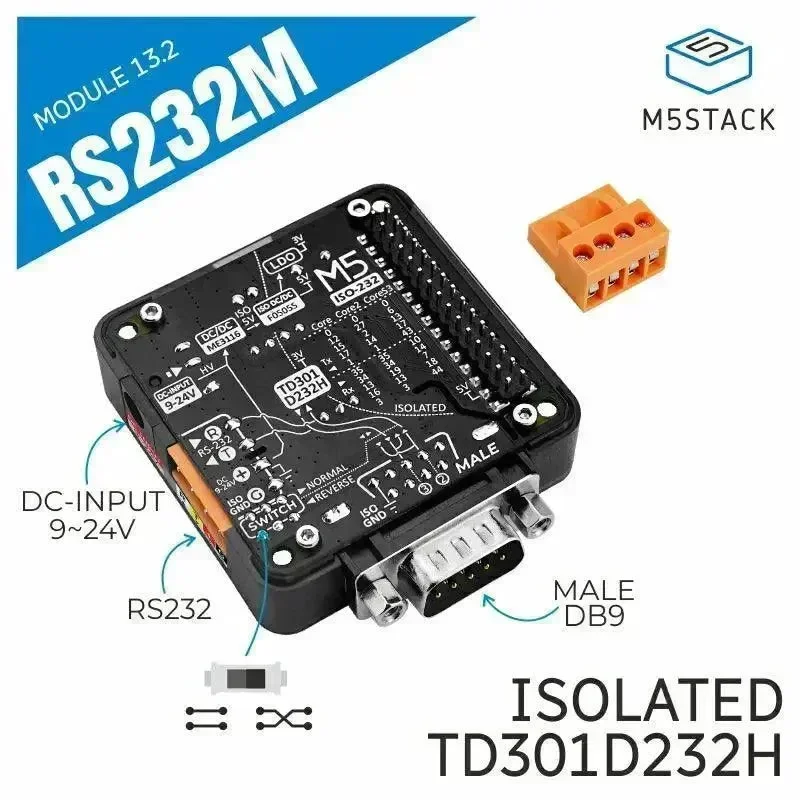

Modul RS232M 13.2 je rozšiřující modul RS232 sériové komunikace s izolací, používající schéma TD301D232H čipu pro převod sériového portu + samčí DB9 rozhraní k realizaci převodu rozhraní mezi RS232 a TTL/CMOS logickými úrovněmi signálů, a používající DC-DC napájecí modul F0505S-2WR3 k realizaci elektrické a šumové izolace, přepínač a kódovací přepínač. Může realizovat průchozí nebo křížové přepínání signálních linek DB9 a přepínání sériových rozhraní pro splnění různých potřeb připojení. Modul má vestavěný DC napájecí konektor a odpovídající DC-DC obvod pro napájení celého zařízení. Produkt je vhodný pro průmyslovou automatizaci, přístrojovou techniku, lékařské vybavení a komunikační zařízení.
Vlastnosti
- Čip sériového portu TD301D232H, podporuje plný duplex, rychlý a spolehlivý
- F0505S-2WR3 Elektrická a šumová izolace
- Přepínače a kódované přepínače přepínají sekvenci linek a GPIO
- Programovací platforma: Arduino, UIFlow
Zahrnuje
- 1 × RS232M Modul 13.2
Aplikace
- Průmyslová automatizace
- Instrumentace
- Lékařské vybavení
- Komunikační zařízení
Specifikace
| RS232 | TD301D232H |
| Izolace DC-DC | F0505S-2WR3 |
| Rychlost komunikace | až 115 200 b/s |
| Způsob komunikace | DB9 samčí rozhraní s plně duplexní komunikací a převodem rozhraní mezi signály úrovně RS232 a TTL/CMOS logiky |
| Provozní teplota | 0–40° |

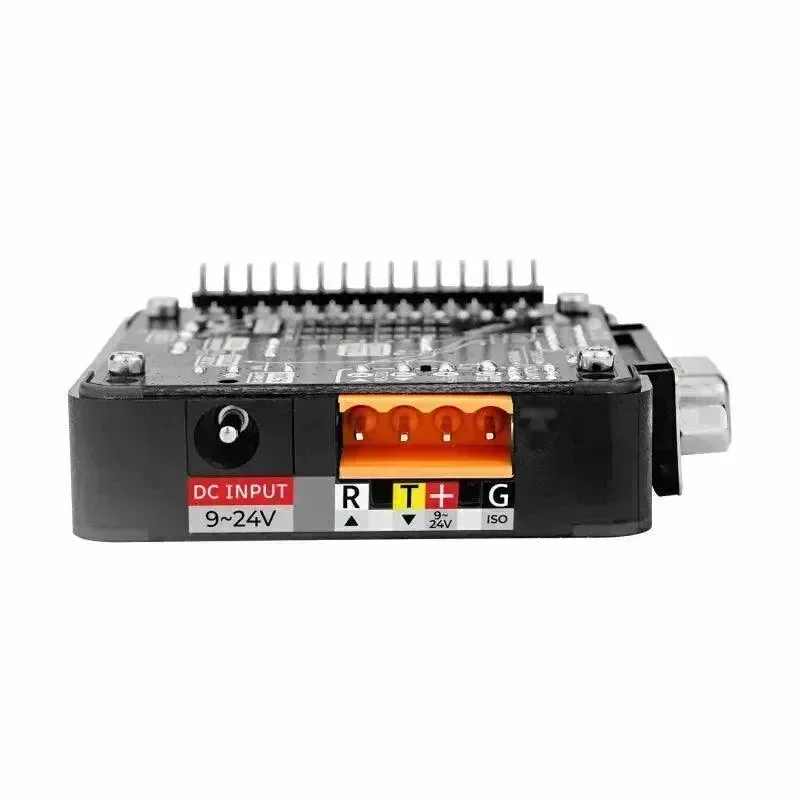

| Vstupní napětí rozhraní stejnosměrného napájení | 0-24V |
| Velikost produktu | 54*54*13,2 mm |
| Velikost balení | 88*61*21 mm |
| Hmotnost produktu | 28 g |
| Hmotnost balení | 60 g |
