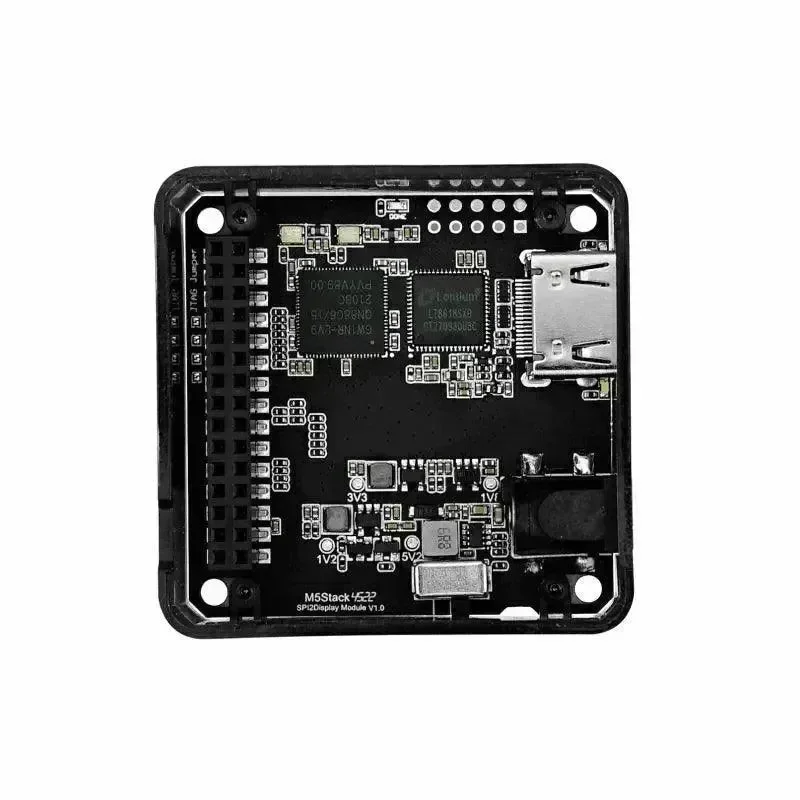

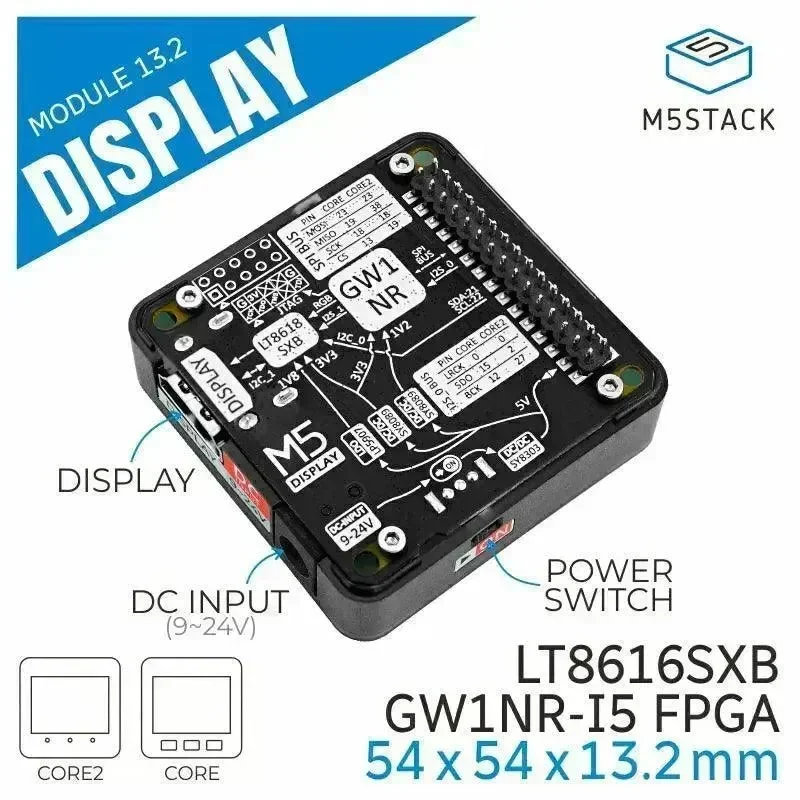

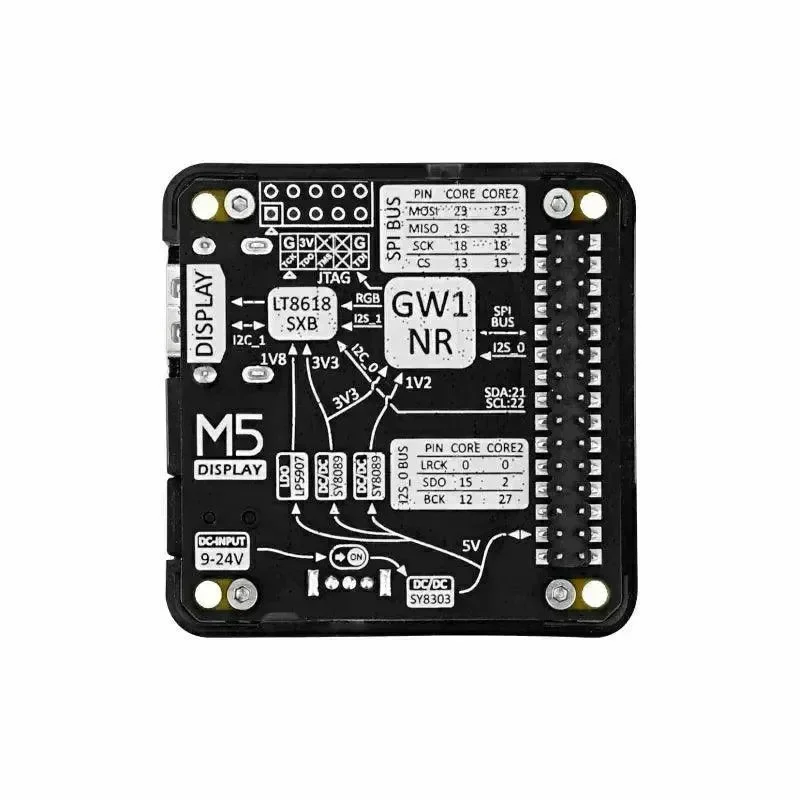

Displejový modul 13.2 je rozšiřující modul pro HD audio a video, používající FPGA čip GAOYUN GW1NR série k výstupu displejového signálu a čip LT8618S jako úpravu výstupního signálu, který může dosáhnout 24bitové barevné hloubky displejového signálu a až 8kanálového audio výstupu, s rozlišením až 1080P, přičemž FPGA interně realizuje funkci generování I2S audia. Modul obsahuje DC napájecí konektor a odpovídající DC-DC obvod, který může zajistit napájení celého zařízení. Tento produkt je vhodný pro různé programovatelné HD AV výstupy a další příležitosti.
Vlastnosti
- Podporuje 24bitový RGB vstup
- Rozlišení až do 1080P
- Podporuje až 8 kanálů audio vstupu
- Zahrnuje DCDC obvody 9-24V na 5V, 3,3V a 1,2V a LDO obvody 5V na 1,8V
- HD audio a video rozhraní, JTAG rozhraní pro stahování
- Napájecí rozhraní 9-24V DC
- Vypínač
Zahrnuje
- 1x Displejový modul 13.2
Aplikace
- Výstup HD audio a video signálů
- Interakce člověka s strojem
Specifikace
| Čip pro snímání audio a video signálu | GW1NR-LV9QN88C6-I5 FPGA |
| Čip pro zpracování audio a video signálu | LT8616SXB |
| 9-24V na 5V DCDC buck čip | SY8303 |
| 5V na 3,3V a 1,2V DCDC buck čipy | SY8089 |
| 5V na 1,8V LDO buck čip | LP5907 |
| Rezoluce | MAXIMÁLNĚ 1080P (1920×1080) |
| Napájecí zdroj | 9-24V |
| Velikost produktu | 54mm × 54mm × 14,2mm |
| Velikost balení | 93 mm × 63 mm × 25 mm |
| Hmotnost produktu | 21.6g |
| Hmotnost balení | 41.2g |
