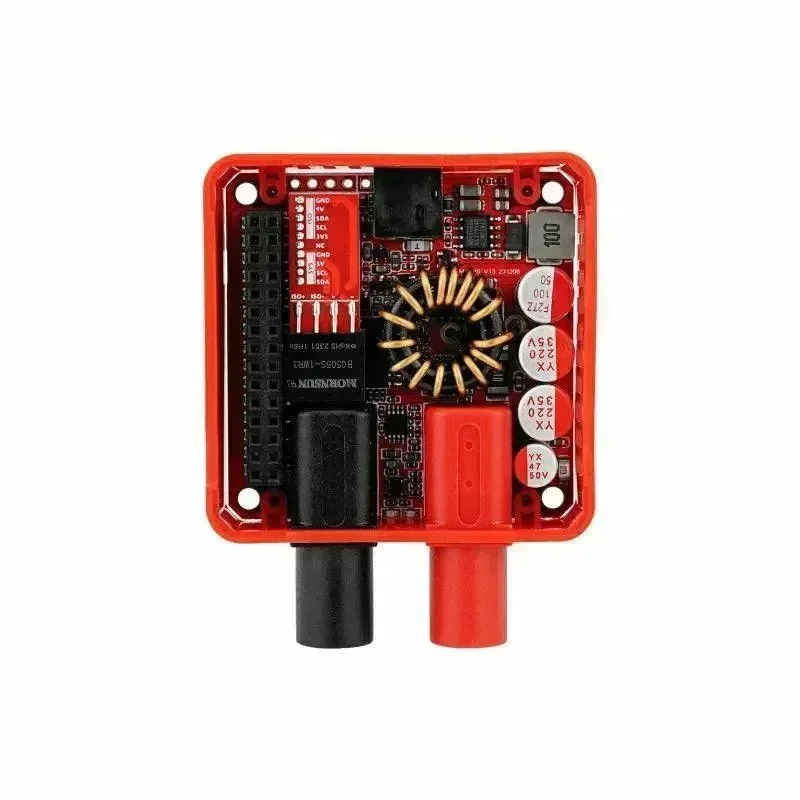

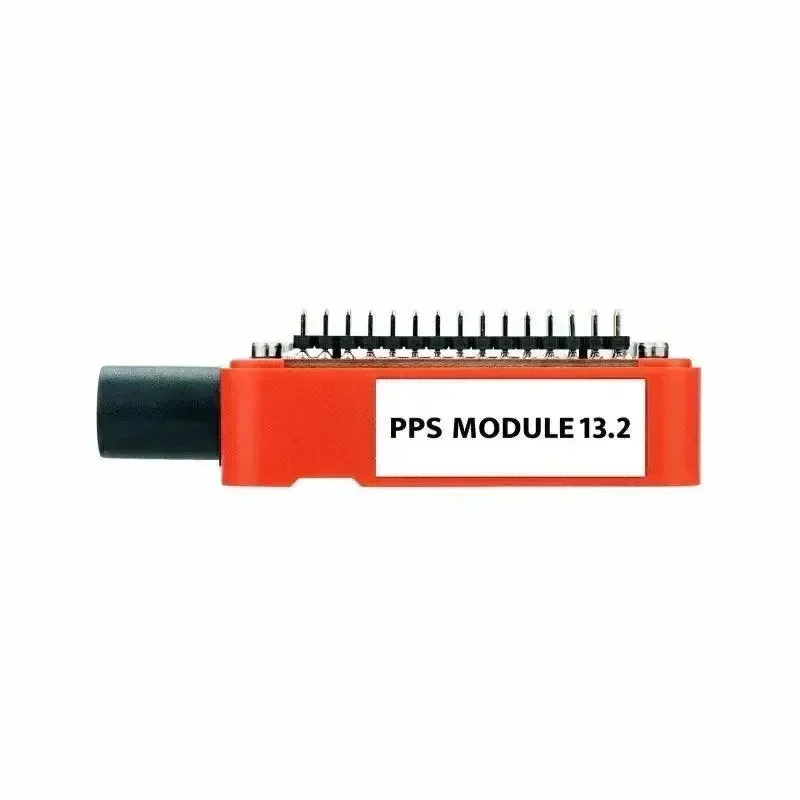

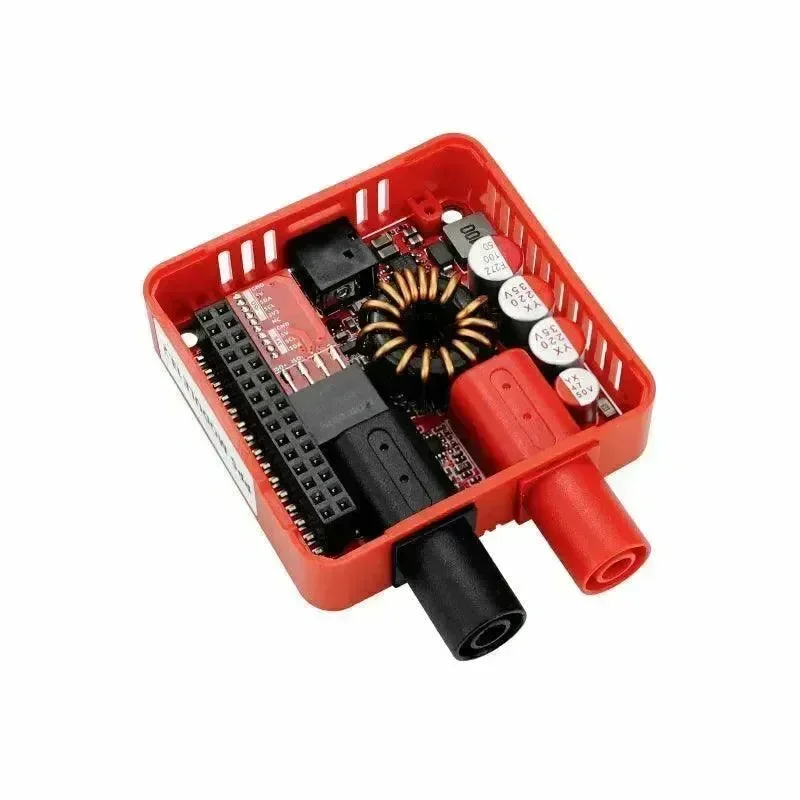

Modul PPS 13.2 je programovatelný napájecí modul. Tento modul využívá technologii STEP-DOWN buck, podporuje široké vstupní napětí DC 9-36V a integruje řídicí procesor STM32 a vysoce přesný proudový zesilovač AD8418. Díky vysoce přesné zpětnovazební regulaci dosahuje jmenovitého výstupního výkonu 100W (špičkově 150W) s vysoce přesným výstupem proudu a napětí, schopný dodat 0,5~30V/0~5A, s přesností zpětného měření ±30mV/5mA. Navíc modul obsahuje izolační čipy CA-IS3020S a B0505S-1WR3, které zajišťují elektrickou izolaci jak napájení, tak komunikační sběrnice. Výstupní rozhraní používá standardní 4MM banánkové zásuvky, s roztečí kladného a záporného pólu 19mm. Každý modul je před opuštěním továrny kalibrován pro plnohodnotnou přesnost a uživatelé si budou muset samostatně zakoupit kompatibilní DC napájecí adaptér. Tento modul je vhodný pro použití ve vědeckých výzkumných experimentech, průmyslové automatizaci, vývoji vestavěných systémů a DIY projektech vyžadujících nastavitelný zdroj napájení.
Maximální výstup závisí na výstupní kapacitě vstupního stejnosměrného zdroje napájení.
Vlastnosti
- DC 9-36V široký vstupní napěťový rozsah, výstup 0,5~30V/0~5A
- Vysoce přesný jmenovitý výstupní výkon 100W (špičkový 150W)
- S elektrickou izolační bezpečnostní výkonností

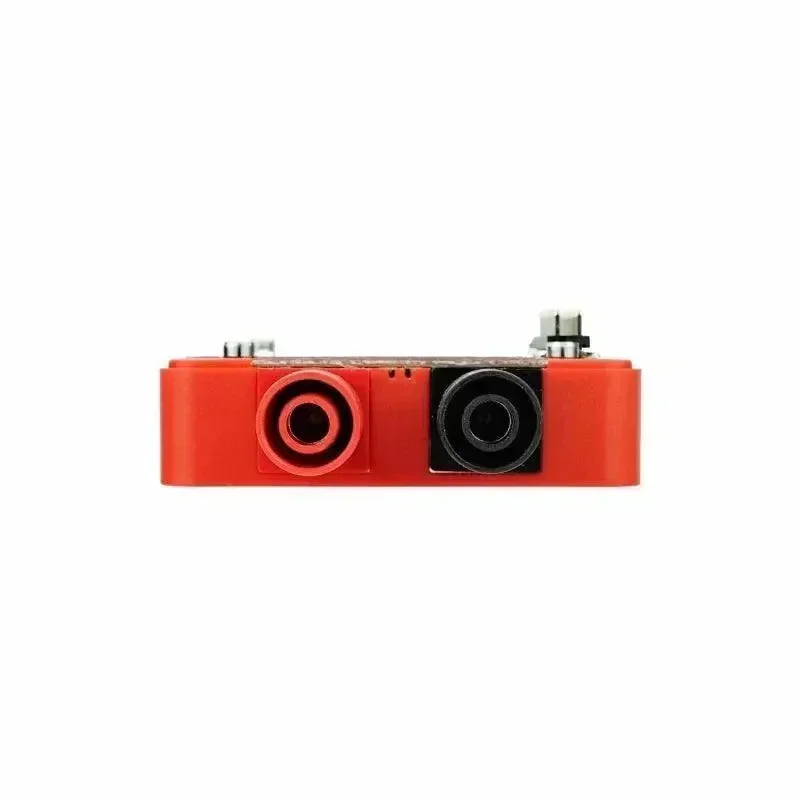

- Standardní 4mm banánová zásuvka, rozteč kladného a záporného elektrody 19mm
- Funguje s hostiteli řady Core/Core2/CoreS3
Zahrnuje
- 1x Modul13.2-PPS
Aplikace
- Vědecký výzkumný experiment
- Automatizace v průmyslu
- Vývoj vestavěných systémů
- Nastavitelný zdroj napájení DIY projekt
Specifikace
| Zdroje | Parametry |
|---|---|
| Paměťový firmware čip | STM32G030F6P6 |
| Izolační čip pro napájecí a komunikační sběrnici | CA-IS3020S a B0505S-1WR3 |
| Aktuální zesilovačový čip | 8418 n. l. |
| Vstupní napětí | DC 9–36 V |
| Výstupní výkon | 100 W (špička 150 W) |
| Výstupní aktuální napětí | 0,5~30V/0~5A |
| Přesnost | Plus nebo minus 30mV/5mA |
| Pohotovostní proud | Průměr: DC36V/12mA |
| Provozní proud | Průměr: DC36V/32mA |
| Velikost hlavy banánu (rozestupy) | 4 mm (rozteč 19 mm) |
| Adresa komunikace I2C | 0x35 |
| Provozní teplota | 0–40 °C |
| Velikost produktu | 68,5*54*19,7 mm |
| Velikost balení | 130*95*24 mm |
| Hmotnost produktu | 43.6g |
| Hmotnost balení | 64.5g |
