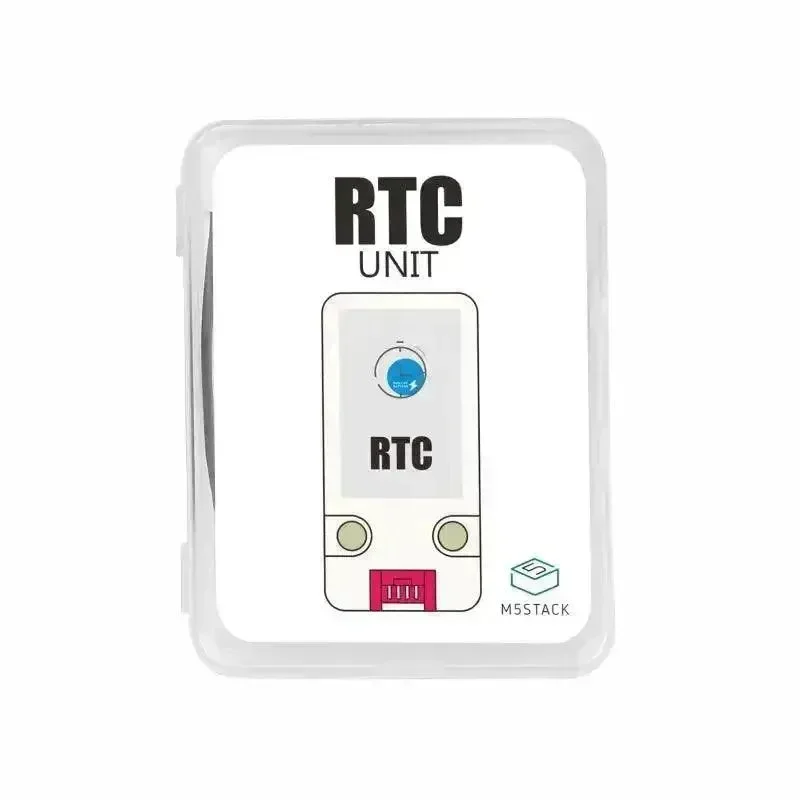

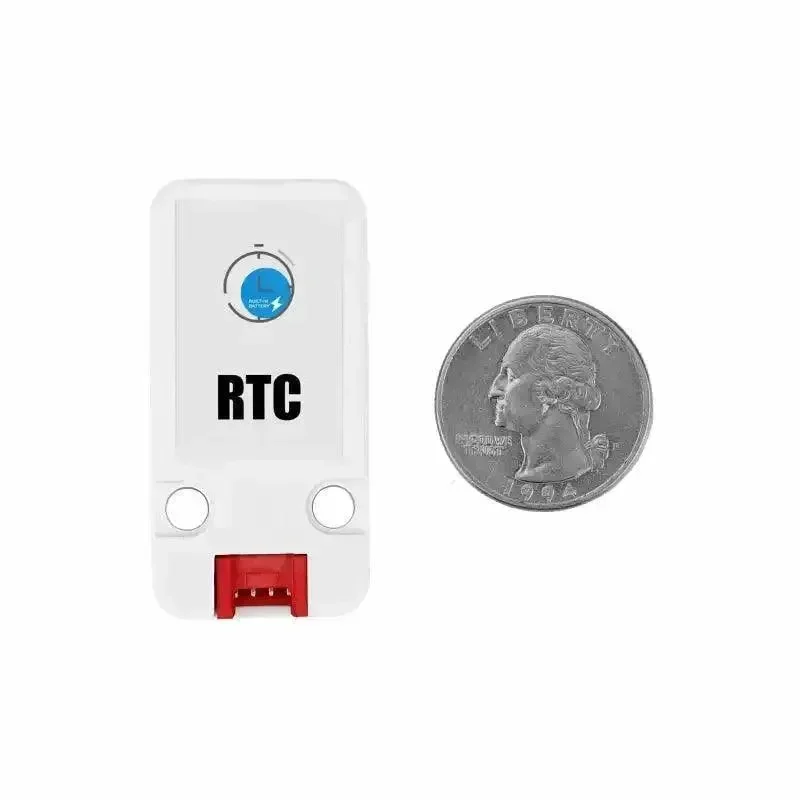

Jednotka RTC (Real-Time Clock) je praktický malý programovatelný modul, který obsahuje HYM8563nízkonapěťovýCMOS čip reálného času a kalendáře. Používá komunikační rozhraní I2C k výměně dat a řízení věcí.

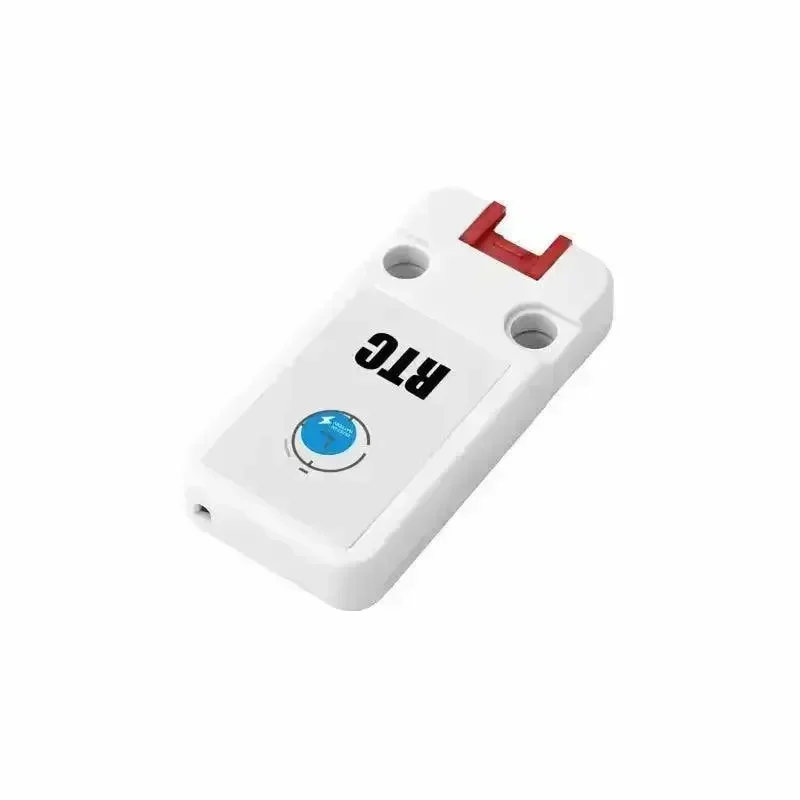

Modul je navržen s krytem s plným pokrytím, což je skvělé pro udržení veškeré elektroniky v bezpečí a zajištění, že bude fungovat perfektně co nejdéle. Tento ochranný kryt slouží k ochraně RTC jednotky před jakýmikoli vnějšími vlivy, které by mohly způsobit problémy, jako je prach, vlhkost a fyzické poškození. To pomáhá zajistit, že bude spolehlivá po dlouhou dobu! Díky komunikačnímu rozhraní I2C může být RTC jednotka snadno přidána do stávajících systémů, což usnadňuje komunikaci a synchronizaci s jinými zařízeními nebo moduly.
Jednotka RTC je skvělá pro všechny druhy vestavěných systémů, přístrojů a zařízení, kde je potřeba přesné a spolehlivé reálné časové hodiny. Je ideální pro použití jako referenční bod pro operace založené na čase, plánování, zaznamenávání dat, spouštění událostí a další časově citlivé funkce!
Role RTC
Většina MCU má vestavěné časovače, které obvykle začnou pracovat automaticky po zapnutí hardwaru a resetují se při vypnutí hardwaru. Vestavěný časovač může zvládnout některé jednoduché časové úkoly, ale pokud chceme implementovat zaznamenávání časových razítek dat, hodiny, budík a další funkce časového intervalu, je nejlepší volbou systémové hodiny nezávislé na napájení RTC.
Vlastnosti
- Podpora čtení a zápisu časových údajů ve sekundách/minutách/hodinách/dnech/měsících/letech
- 32,768kHz vysoce přesný hodinový krystal, výrazně snižující časovou chybu
- S nízkou spotřebou energie mohou knoflíkové baterie pracovat nepřetržitě po dobu několika let
- S označením století
- Rozhraní pro komunikaci I2C

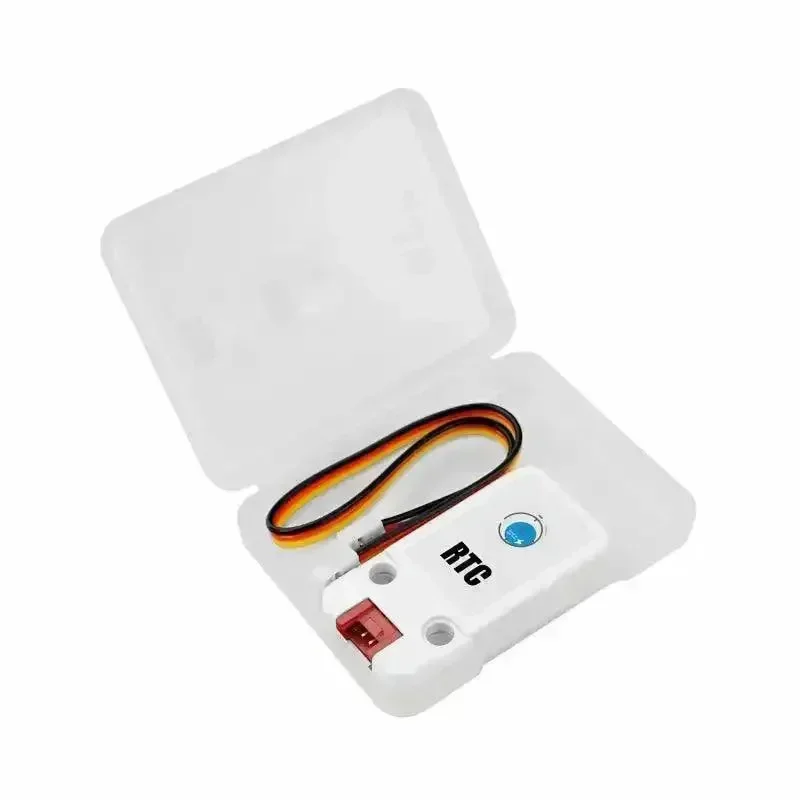

Zahrnuje
- 1x Jednotka RTC
- 1x knoflíková baterie (38mAh)
- 1x kabel HY2.0-4P
Aplikace
- Hodiny, budík
- Synchronizace doby vypnutí napájení
Specifikace
| Specifikace | Parametry |
|---|---|
| Hodinový čip | HYM8563 |
| Krystalová frekvence | 32,768 kHz |
| Komunikační rozhraní | I2C, adresa: 0x51, maximální rychlost sběrnice 400Kbps |
| Napájecí napětí | 5V stejnosměrného proudu |
| Čistá hmotnost | 4.1g |
| Celková hmotnost | 8.3g |
| Rozměry produktu | 48 * 24 * 8 mm |
| Velikost balení | 67 * 53 * 12 mm |
