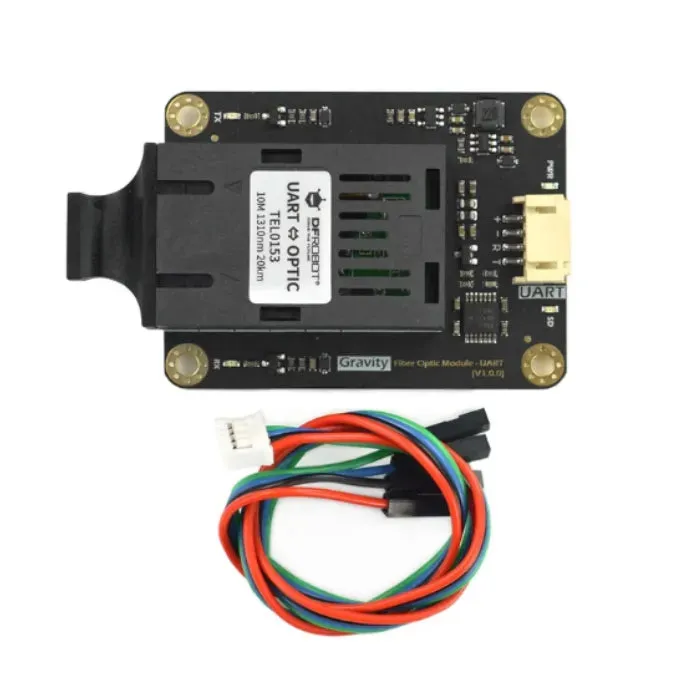

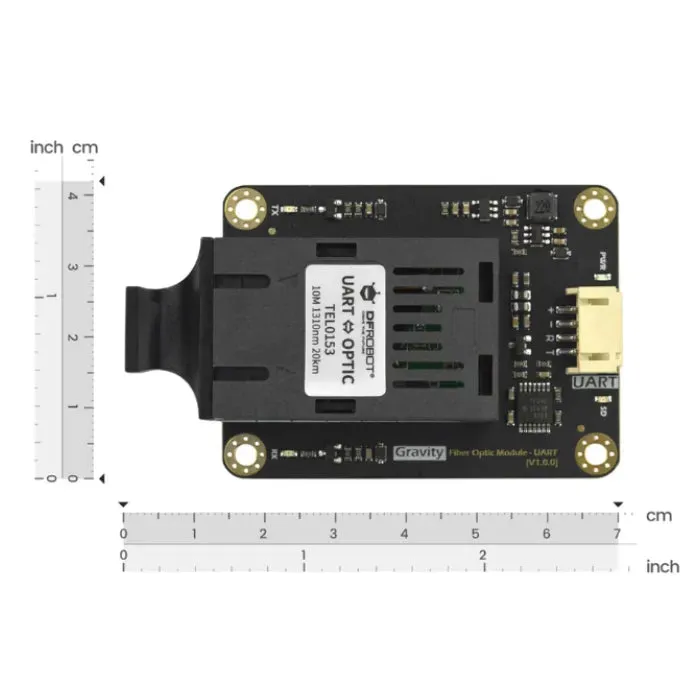

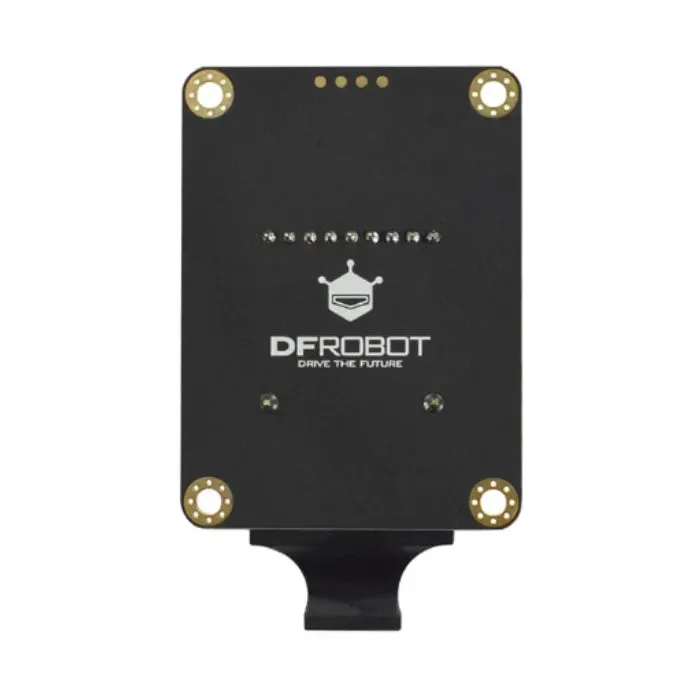

Gravity: UART optický vysílač a přijímač, sériový nástroj pro dlouhé vzdálenosti

Unaveni z používání objemných stíněných kroucených párů pro dálkovou komunikaci, přičemž musíte snižovat přenosovou rychlost, aby byla zachována stabilita? Přechodem na Gravity: UART optický transceiver modul od DFRobot si užijete rychlý, bezrušný a dlouhý přenos dat. Tento Gravity: UART optický transceiver modul je dokonalým řešením pro stabilní sériovou komunikaci.

Navržen s úplnou elektrickou izolací, tento modul zabraňuje elektromagnetickému rušení a zajišťuje stabilní komunikaci až do 10 km. Podporuje přenosové rychlosti až 2 000 000 baudů a pracuje bez problémů plnou rychlostí bez ohledu na vzdálenost. Díky ochraně proti blesku a kompatibilitě se sdíleným kabelovým kanálem je tento Gravity: UART optický transceiver modul ideální pro náročné prostředí. Můžete také vytvářet hvězdicové sítě jeden-k-mnoha pomocí pasivních optických splitterů a více jednotek Gravity: UART optický transceiver modul.

Projekty

Projekt 1. Jak funguje UART protokol – Gravity: UART optický transceiver modul

Úvod:

V tomto videu si povíme o UART protokolu. Používáme Gravity: UART optický transceiver modul, který pracuje na 2 000 000 baudů na vzdálenost až 10 km, k vytvoření profesionální meteorologické stanice. Gravity: UART optický transceiver modul zajišťuje integritu dat na těchto velkých vzdálenostech.

Vytvořte meteorologickou stanici pomocí environmentálního senzoru

Projekt 2. Vytvořte meteorologickou stanici pomocí environmentálního senzoru

Úvod:

Nicméně ukazuje teplotu pouze v relativně velkém rozsahu. Někdy potřebujeme environmentální parametry na konkrétním místě, jako je rybník, skleník, otevřené pole atd. Využitím Gravity: UART optický transceiver modul mohu sledovat teploty na své terase z velké vzdálenosti. Rozhodl jsem se tedy vytvořit meteorologickou stanici, která poskytuje data v reálném čase pomocí Gravity: UART optický transceiver modul.

Klíčové vlastnosti

• Úplná elektrická izolace poskytovaná Gravity: UART optický transceiver modul k zabránění elektromagnetickému rušení

• Gravity: UART optický transceiver modul podporuje přenosovou rychlost až 2 000 000 baudů

• Komunikační vzdálenost až 10 km pomocí jednomódového vlákna

• SC optické rozhraní integrované v Gravity: UART optický transceiver modul

• Obsahuje ochranu proti blesku, díky čemuž je Gravity: UART optický transceiver modul ideální pro průmyslové aplikace

• Kompatibilní s 3,3V nebo 5V signálovými systémy

• Vhodný pro optickou komunikaci a hvězdicové sítě jeden-k-mnoha s Gravity: UART optický transceiver modul

• Kompaktní a cenově efektivní alternativa Gravity: UART optický transceiver modul k tradičním stíněným krouceným párům

Specifikace

• Napájecí napětí: 3,3V až 5V

• Signálové napětí: 3,3V až 5V

• Maximální přenosová rychlost: 2 000 000 (podporováno Gravity: UART optický transceiver modul)

• Komunikační vzdálenost: až 10 km

• Provozní vlnová délka: 1310 nm

• Typ optického vlákna: jednomódové

• Rozhraní: SC optické vlákno

• Provozní teplota: 0℃ až 70℃

Rozhraní a indikátory

• Gravity: UART konektor – Připojuje Gravity: UART optický transceiver modul k MCU nebo senzoru

• PWR LED – Indikátor napájení (svítí, když je Gravity: UART optický transceiver modul napájen)

• SD LED – Indikuje odpojení optického vlákna od Gravity: UART optický transceiver modul

• TX LED – Bliká při přenosu signálu přes Gravity: UART optický transceiver modul

• RX LED – Bliká při příjmu signálu přes Gravity: UART optický transceiver modul

• SC optické rozhraní – Připojuje Gravity: UART optický transceiver modul k SC optickému kabelu

Poznámka: SD LED na <st
