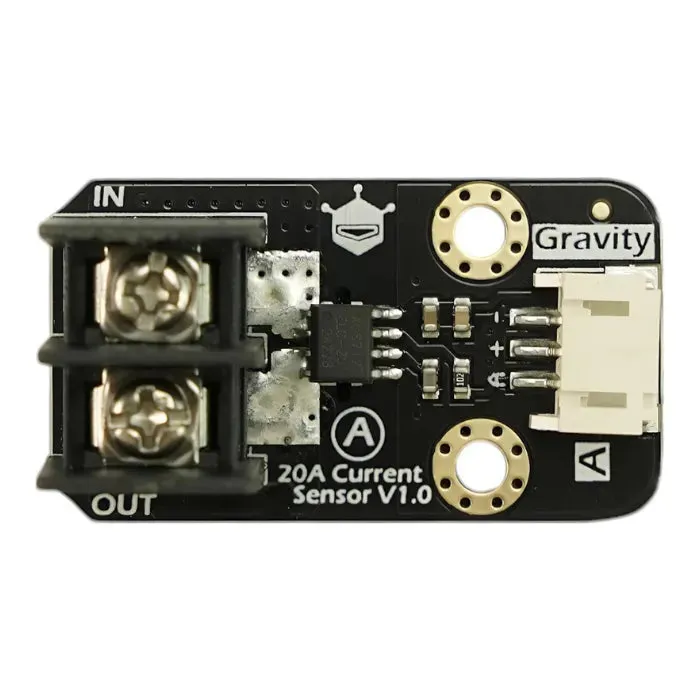

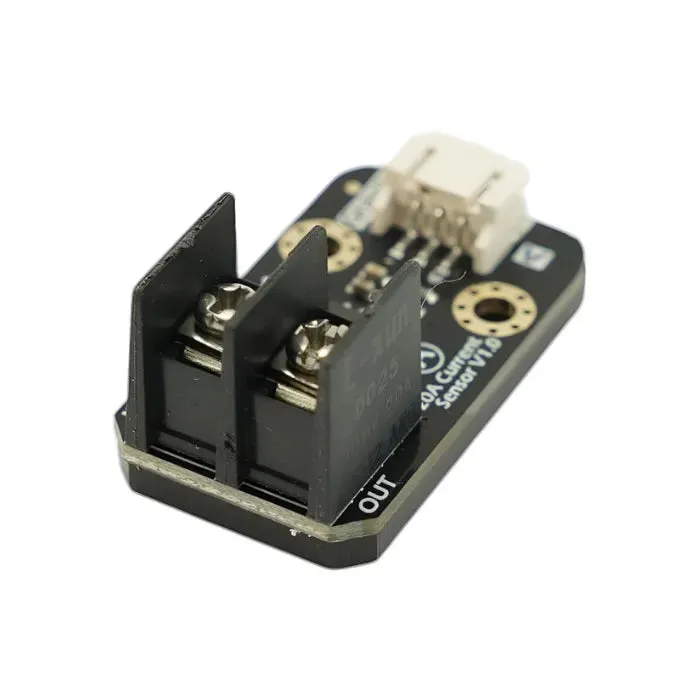

Gravity: Analogový proudový senzor 20A pro Arduino měření AC/DC

Gravity: Analogový proudový senzor 20A je modul založený na Hallově efektu navržený pro přesné detekování proudu jak v AC, tak DC obvodech. Jako spolehlivý Hallův proudový senzor s vestavěnou vysokonapěťovou izolací, analogovým výstupem a Gravity 3-pinovým rozhraním je ideální pro monitorování energie, analýzu výkonu a průmyslové řízení.

Hlavní vlastnosti

• Měří AC a DC proud: Tento analogový proudový senzor podporuje ±20A DC a až 17A AC (RMS).

• Analogový napěťový výstup: Snadné propojení Hallova proudového senzoru s ADC a mikrokontroléry.

• Vysoká izolace napětí: Zvyšuje bezpečnost při měření vysokonapěťového AC/DC proudu.

• Plug-and-Play Gravity rozhraní: Použijte tento Arduino proudový senzor pro rychlé připojení k Arduino, ESP32 a kompatibilním deskám.

• Kompaktní design: Tento analogový proudový senzor se dobře vejde do úzkých krytů pro automatizaci a DIY projekty.

Technické specifikace

• Napájecí napětí: 5V kompatibilní s Arduino proudovým senzorem

• Rozsah proudu: 0~±20A DC, 0~17A AC (RMS) měření proudu

• Napěťová tolerance: 220V AC, 311V DC

• Relativní chyba: ±3%

• Typ výstupu: Analogový napěťový výstup

• Rozměry: 39 × 22 × 17 mm / 1,53″ × 0,87″ × 0,67″

• Rozhraní: Gravity PH2.0–3P

• Hmotnost: 18g

Aplikace

• Systémy sledování proudu v reálném čase využívající tento Hallův proudový senzor

• Sledování spotřeby energie v chytré domácnosti pomocí analogového proudového senzoru

• Diagnostika průmyslového zařízení

• AC/DC monitorování motorů a měření AC/DC proudu

• Analýza spotřeby energie pro DIY projekty proudových senzorů Arduino

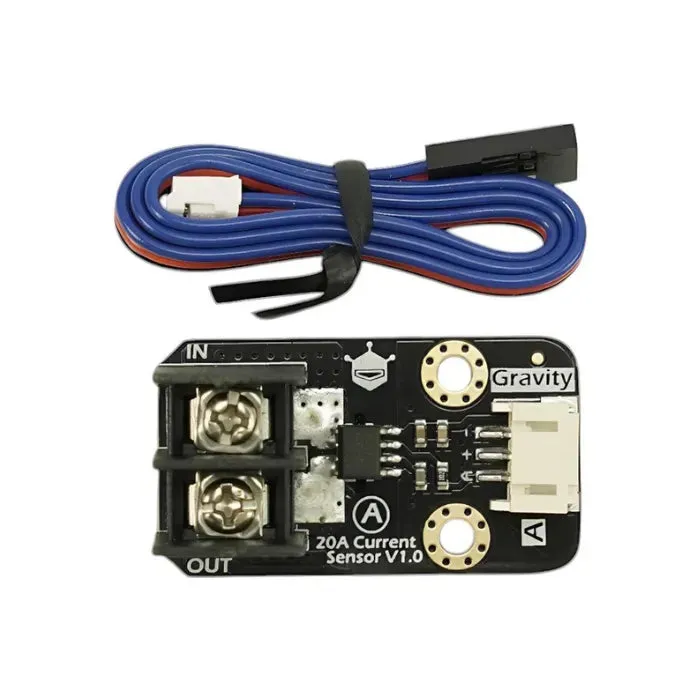

Seznam dodávky

• 1 × Gravity: Analogový proudový senzor 20A

• 1 × Kabel Gravity Analogový senzor

Referenční číslo

Produktová wiki
