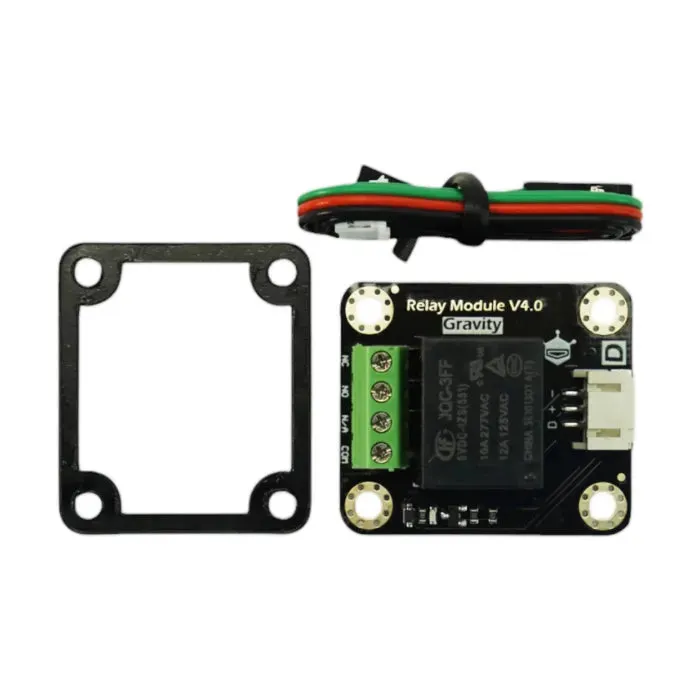

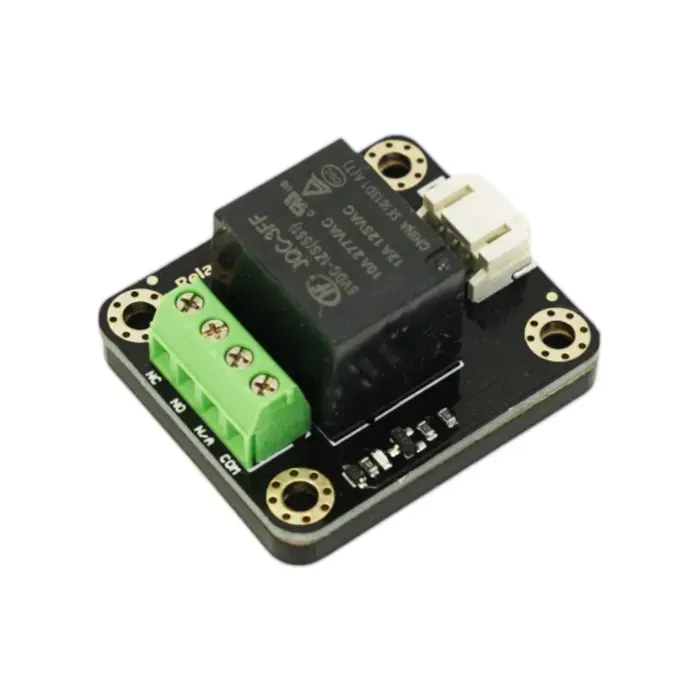

Gravity: 5A digitální reléový modul pro Arduino a Raspberry Pi Minimální objednávka 10 ks.

Gravity reléový modul je spolehlivé a snadno použitelné řešení pro spínání vysokonapěťových nebo vysokoproudých zařízení pomocí nízkonapěťových řídicích signálů z Arduino nebo jiných mikrokontrolérů. Ideální pro domácí automatizaci, chytré spotřebiče a průmyslové řízení, tento digitální reléový modul propojuje výkonná zařízení s vašimi mikrokontrolérovými projekty. Jako univerzální Gravity relé zajišťuje stabilní výkon pro všechny vaše potřeby spínání relé 5A a 10A.

Navrženo pro plug-and-play kompatibilitu s Arduino, tento modul obsahuje stavovou LED pro vizuální zpětnou vazbu v reálném čase, která umožňuje sledovat aktivaci relé na první pohled. Tento Arduino reléový modul podporuje širokou škálu aplikací, od osvětlení a motorů po elektromagnetické ventily a solenoidy. Integrace tohoto digitálního relé do vašeho zapojení zjednodušuje složité kabeláže a zvyšuje bezpečnost projektu.

Vlastnosti Gravity reléového modulu

• Jednokanálový reléový modul s vysokým proudem pro spolehlivé spínání

• Digitální řízení na úrovni TTL (0–0,4V VYP, 2,4–5V ZAP) pro toto Arduino relé

• Funguje se Arduino, ESP32, Raspberry Pi a dalšími řadiči jako univerzální digitální relé

• Podporuje spínání až 250VAC / 30VDC s tímto vysoce kvalitním reléovým modulem

• Integrovaná stavová LED indikace pro monitorování Gravity relé v reálném čase

• Odolný design s vysoce kvalitními pozlacenými konektory pro reléovou desku 5A

• Vhodné pro ovládání osvětlení, ventilátorů, čerpadel, motorů a dalších zařízení pomocí tohoto digitálního relé

Technické specifikace: Gravity digitální relé

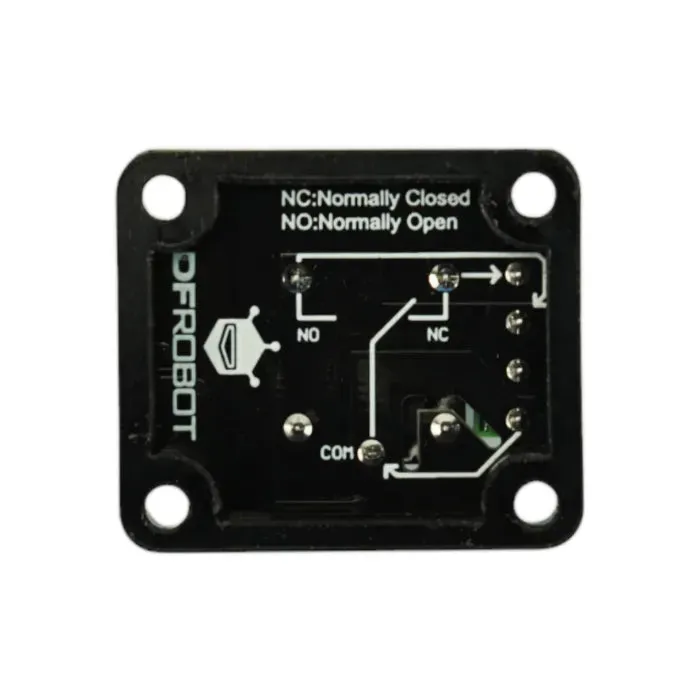

• Jmenovitý průchozí proud: 10A (normálně otevřený), 5A (normálně zavřený) schopnost relé 5A

• Maximální spínací napětí: 150VAC nebo 24VDC pro tento reléový modul

• Hodnocení kontaktu (rezistivní zátěž): 10A při 250VAC / 24VDC na Gravity Relay

• Maximální spínané napětí: 250VAC / 30VDC pro digitální relé

• Maximální spínaný proud: 15A vysokokapacitní Arduino relé

• Maximální spínaný výkon: 250VA / 240W pro relé modul

• Certifikace UL: 10A při 120VAC / 250VAC pro kontakt 5A relé

• Doba sepnutí (nominální): 10 ms pro rychlou odezvu digitálního relé

• Doba uvolnění (nominální): 5 ms pro mechanismus Gravity Relay

• Rozhraní: Digitální (TTL) kompatibilní s vaším Arduino relé projektem

• Vysoce kvalitní konektor s povrchovou úpravou zlatem ponořením na relé modulu

Kompatibilita a poznámky pro uživatele Arduino relé

Tento relé modul pracuje na logické úrovni 5V a je kompatibilní s většinou Arduino desek. Pro systémy s 3,3V jako ESP32 nebo Raspberry Pi Pico možná budete potřebovat relé podporující spouštění na 3,3V nebo použít převodník úrovní s tímto Gravity Relay. Toto digitální relé zajišťuje bezproblémovou integraci se standardními 5V mikrokontroléry.

Pokud potřebujete řízení založené na PWM, například pro nastavení jasu nebo rychlosti ventilátoru, zvažte použití Gravity: MOSFET Power Controller, který je navržen pro plynulé analogové řízení výkonu místo standardního 5A relé nebo relé modulu.

Aplikace pro relé modul

• Chytrá domácí automatizace pomocí Gravity Relay

• Elektromagnetické ventily a elektronické zámky řízené digitálním relé

• Výkonné osvětlení s tímto 5A relé modulem

• Řízení střídavých/stejnosměrných motorů s Arduino relé deskou

• Domácí bezpečnostní systémy poháněné relé modulem

• Průmyslové řízení zařízení pomocí technologie Gravity Relay
