Monitorovací proudové a napěťové relé TRM-30M – 1-fázové, 30 A, digitální displej

Popis produktu

TRM-30M je jednofázové digitální relé určené k ochraně citlivých zařízení před nadproudem, přepětím a podpětím.
Zařízení umožňuje přesné nastavení proudového limitu a zpoždění a zobrazuje měřené hodnoty napětí a proudu na dvouřádkovém displeji. Součástí balení je proudový transformátor.

Hlavní funkce

• Ochrana proti přetížení: nastavitelný proud 0,5 … 30 A

• Ochrana proti přepětí: aktivace při napětí > 250 V (pevně nastaveno)

• Ochrana proti podpětí: aktivace při napětí < 150 V (pevně nastaveno)

• Hystereze napětí: 5 V

• Zpoždění chyby napětí: 2 s

• Reset chyby napětí: 2 s

• Přehledný dvouřádkový LED displej:

  • Horní řádek – napětí a nadproud

  • Dolní řádek – čas zpoždění a proud

• LED indikace stavu „OUT“

Princip činnosti

• Po připojení napájení se zobrazí nastavená hodnota nadproudu a čas zpoždění.

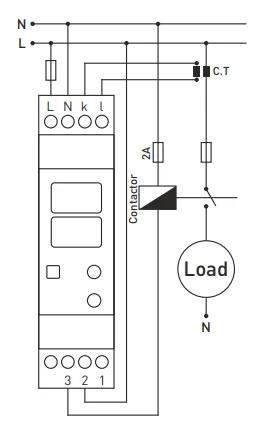

• Zařízení monitoruje napětí mezi fází a neutrálním vodičem a proud odebíraný ze sítě.

• V případě překročení nastavených hodnot přejde relé do chybového stavu:

  • NO kontakt rozepnutý, NC kontakt sepnutý

  • LED „OUT“ zhasne

  • Příslušný displej bliká

Ochranné funkce

• Přetížení (nadproud): po překročení nastaveného proudu a časového zpoždění

• Přepětí: při napětí nad 250 V (automatický návrat po poklesu pod 245 V)

• Podpětí: při napětí pod 150 V (automatický návrat po zvýšení nad 155 V)

Signalizace

• Horní displej bliká: chyba vysokého nebo nízkého napětí

• Dolní displej bliká: chyba vysokého proudu

• LED OUT: svítí při normálním provozu

Stav relé

Použití

• Ochrana jednofázových citlivých zařízení (motory, ohřívače, osvětlení)

• Monitorování proudu a napětí v průmyslových a domácích aplikacích

• Přesné nastavení limitů a časového zpoždění pro spolehlivý provoz
