Monitorovací nadproudové relé TRM-30F s displejem, 3-fázové do 25A
Je určeno k ochraně zařízení citlivých na hodnoty provozního proudu a napětí před chybami, které mohou vzniknout v důsledku:
- proudového přetížení (nastavitelná hodnota proudu 0,5 … 30 A)
- asymetrie proudu (50 %, pevná hodnota)
- asymetrie napětí (30 %, pevná hodnota)
- přepětí a podpětí (Umin: 265 V, Umax: 440 V, pevná hodnota)
Digitální nadproudové relé přetížení TRM-30F s displejem umožňuje zobrazit aktuální proud v každé fázi a chránit motor nebo spotřebič proti nadproudu, přepětí, podproudu, výpadku fáze a změně pořadí fází. Tato digitální přetížovací relé jsou navržena tak, aby zabránila poškození motoru/zátěže vysokými proudy a zároveň umožnila kontrolu aktuálního proudu tekoucího v každé fázi na displeji. Také dokáží kontrolovat hodnoty sdruženého napětí mezi fázemi.
Díky dvěma výstupním relé (1x NO, 1x NC) je možné také ovládat či odpojit zátěž při dosažení nastavené hodnoty nadproudu, nebo zapnout signalizační kontakt do řídicího systému. Digitální relé TRM-xx mají vestavěné proudové transformátory a 3×3-místný displej pro zobrazení proudu.
Použití a princip činnosti

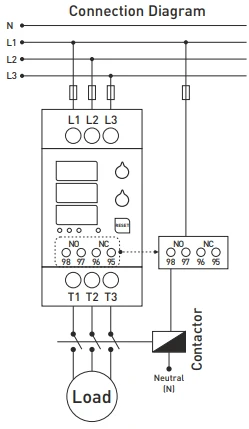

- Připojte zařízení podle připojovacího schématu. Nesprávné připojení může poškodit zařízení.
- Nastavte nadproud zařízení pomocí ovladače „>A“ podle provozního proudu zátěže, kterou budete kontrolovat.
- Po připojení napájení se během první sekundy na horním displeji zobrazí nastavená hodnota nadproudu a na středním displeji čas čekání na chybu.
- Aktuální hodnoty proudů z fází se zobrazí po jedné sekundě provozu a rozsvítí se indikační LED.
- Po stisknutí tlačítka „V/A/RESET“ se zobrazí hodnoty sdruženého napětí mezi fázemi.
Ovladače
- „A>“ – nastavení dovoleného přetížení; hodnota se zobrazuje na horním displeji.
- „sec.“ – nastavení času čekání na chybu nadproudu; hodnota se zobrazuje na středním displeji.
Stav kontaktů
- Zařízení bez napětí nebo v chybovém stavu: NO rozepnutý, NC sepnutý.
- Zařízení pod napětím a bez chyb: NO sepnutý, NC rozepnutý.
Indikační LED
- LED „V“ – svítí při přepětí/podpětí nebo chybě asymetrie napětí.
- LED „A“ – svítí při vysokém proudu nebo chybě proudové asymetrie.
- LED „XI“ – svítí při nesprávném pořadí fází.
- LED „NOR“ – svítí, když je zařízení pod napětím a systém je bez chyb.
Funkce tlačítka „V/A/RESET“
- Reset: stisknutí na 3 sekundy vymaže chybu, LED „A“ zhasne, NO kontakt se sepne, NC kontakt se rozepne.
- V/A: krátké stisknutí přepíná zobrazení mezi hodnotami proudu a napětí.
Ochrany a princip činnosti
1. Ochrana proti nadproudu (0,5–30 A):
- Vstup do chybového stavu: při překročení nastaveného nadproudu se čeká nastavený čas. Displej fáze bliká, LED „A“ svítí, NO rozepnutý, NC sepnutý, LED NOR zhasne.
- Opustění chybového stavu: proud pod nastavenou hodnotu, stisknutí resetu na 3 sekundy.
2. Ochrana proti asymetrii proudu:
- Vstup: rozdíl proudu mezi fázemi >50 %, čeká 3 sekundy, displej bliká, LED „A“ svítí.
- Opustění: rozdíl <50 %, stisknutí resetu na 3 sekundy.
3. Ochrana proti přepětí (U>440 V):
- Vstup: napětí >440 V, čeká 3 sekundy, displej bliká, LED „V“ svítí.
- Opustění: napětí <435 V po dobu 3 sekund.
4. Ochrana proti podpětí (U<265 V):
- Vstup: napětí <265 V, čeká 3 sekundy, displej bliká, LED „V“ svítí.
- Opustění: napětí >270 V po dobu 3 sekund.
5. Ochrana proti asymetrii napětí:
- Vstup: rozdíl napětí >30 %, čeká 3 sekundy, displej bliká, LED „V“ svítí.
- Opustění: rozdíl <30 % po dobu 3 sekund.
6. Ochrana sledu fází:
- Nesprávné zapojení fází rozsvítí LED „XI“.
Výpočet proudové asymetrie
Přístroj vypočítá asymetrii podle vzorce:
Příklad: ((25 – 15) / 25) × 100 = 40 % proudové asymetrie

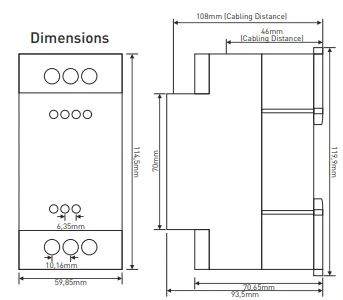

Technická specifikace
- Napájecí napětí: měřené napětí 3f 3×400 VAC
-
 Digitální nadproudové relé s ochranou napětí a 3×3místným LED displejem TRM-30FKč 1,186.05 Původní cena byla: Kč 1,186.05.Kč 593.02Aktuální cena je: Kč 593.02.
|
