Digitální nadproudové relé s 3×3místným LED displejem TRM-200

Třífázové proudové relé pro kontrolu / omezení proudu zátěže v rozsahu 90–200 A, výrobce TENSE (Turecko)

Digitální nadproudová relé TRM-200 jsou určena k ochraně zátěže před poškozením způsobeným vysokými proudy a zároveň umožňují sledování provozu.

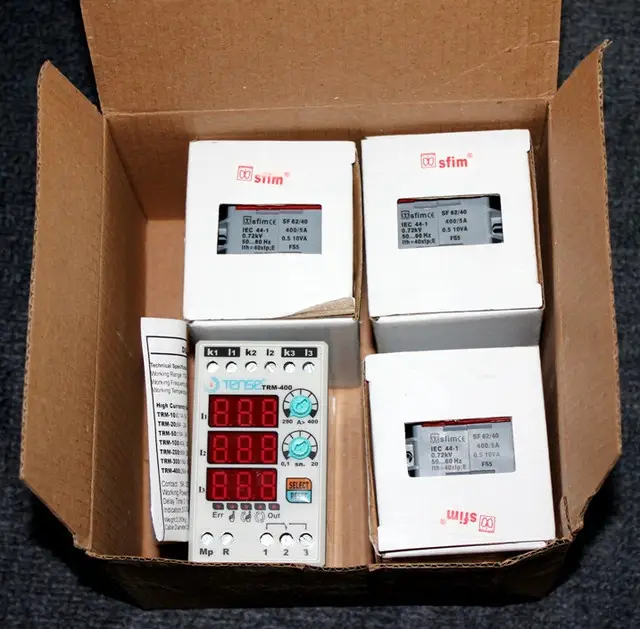

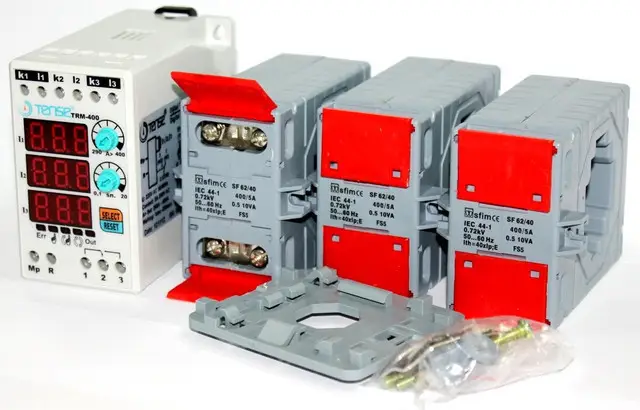

• 90–200 A (nastavitelná hodnota nadproudu) • 50% pevná asymetrie proudu • Nastavitelná doba zpoždění chyby • Nastavitelný provozní režim (automatický, poloautomatický, manuální) • Při zakoupení proudového relé značky TENSE získáte zařízení připravené k okamžitému použití — součástí dodávky jsou proudové transformátory.

Použití zařízení a princip činnosti

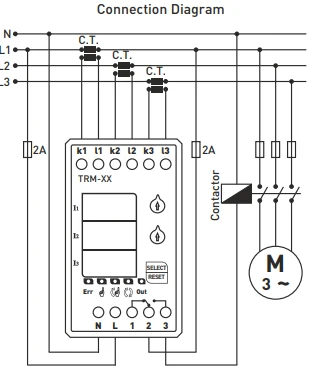

1. Připojte zařízení podle schématu zapojení.
2. Po dokončení zapojení přiveďte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund.
3. Pro nastavení hodnoty nadproudu použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
4. Pro nastavení doby zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji.

Když je zařízení zapnuto: • Relé se sepne, výstupní kontakt se přepne na svorku 3 a rozsvítí se indikátor OUT. • Pokud proud překročí nastavenou hodnotu nadproudu (A>), zařízení začne odpočítávat dobu zpoždění a rozsvítí se indikátor ERR. • Po uplynutí nastavené doby se relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne.

Popis

Elektronické proudové relé řady TRM-200 je určeno pro automatické odpojení spotřebičů při překročení maximálně přípustného proudu.
Má programovatelný rozsah sepnutí, možnost nastavení doby zpoždění a času zpětného zapnutí.
K dispozici jsou 3 režimy návratu do pracovního stavu — MANUÁLNÍ, POLOAUTOMATICKÝ, AUTOMATICKÝ.

Režimy resetu (Reset Modes):

• Manuální režim: Po chybě nadproudu je nutné zařízení resetovat stisknutím tlačítka Reset. V tomto režimu svítí odpovídající LED kontrolka. • Poloautomatický režim: Systém se po chybě nadproudu automaticky resetuje třikrát, poté čeká na ruční reset při další chybě. V tomto režimu svítí odpovídající LED kontrolka. • Automatický režim: Systém se po každé chybě nadproudu resetuje automaticky. V tomto režimu svítí odpovídající LED kontrolka.

Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí odpovídající LED kontrolka.

Asymetrie 50 % (pevná)

Pokud rozdíl mezi největším a nejmenším fázovým proudem překročí 50 %, zařízení během 2 sekund přejde do režimu chyby asymetrie.
(Tímto se při provozu motoru zabrání poškození systému v případě výpadku jedné z fází.)

Při chybě asymetrie: • Skupina displejů dvou fází, které poruchu způsobily, začne blikat a rozsvítí se indikátor ERR. • Pro návrat z režimu chyby asymetrie je nutné zařízení resetovat ručně.

Technické parametry:

• Provozní napětí: 150–260 V AC • Provozní frekvence: 50/60 Hz • Příkon: < 6 VA • Provozní teplota: -20 °C až +55 °C • Displej: 3×3 číslice, 5 LED diod • Nastavení nadproudu (A>): 90–200 A • Doba zpoždění: 1 s – 200 s • Typ připojení: svorkové • Kontakty: 5 A / 250 V AC (aktivní zátěž) • Průměr vodiče: 2,5 mm² • Hmotnost: max. 250 g • Montáž: na DIN lištu • Nadmořská výška provozu: < 2000 m

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky.

Model TRM-400 lze používat s proudovým transformátorem 400/5.

Základní

Výrobce	Tense
Země výroby	Turecko
Typ instalace	Na DIN lištu
Počet rozpínacích kontaktů	1 ks.
Počet spínacích kontaktů	1 ks.
Průřez připojovaných vodičů	2,5 mm²
Materiál pouzdra	Plast
Zobrazit	Ano
Mše	250 g
LED dioda zapnutí/vypnutí	Ano
LED dioda „Přetížení“	Ano
Úroveň ochrany IP	30
