Proudové relé pro kontrolu/omezení zatížení, 3-fázové, rozsah 15–50 A, výrobce TENSE (Turecko)
Digitální přetížení relé TRM-50 je určeno k ochraně zatížení před poškozením způsobeným vysokými proudy a současně umožňuje kontrolu provozu.
- 15–50 A (nastavitelná hodnota přetížení)
- 50 % pevná proudová asymetrie
- Nastavitelný čas zpoždění chyby
- Nastavitelný provozní režim (automatický, poloautomatický, manuální)

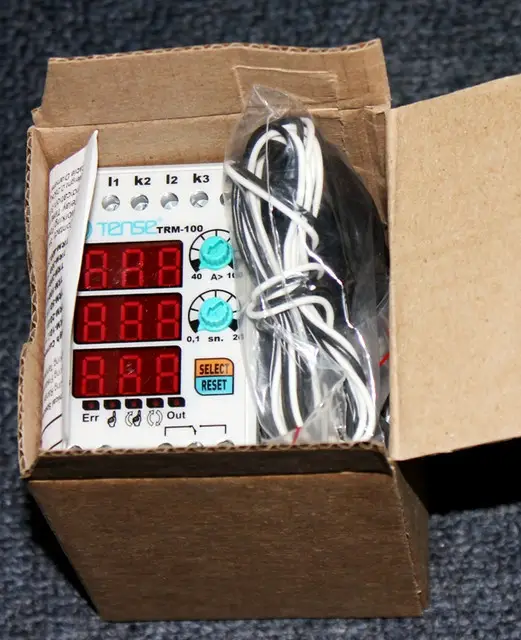

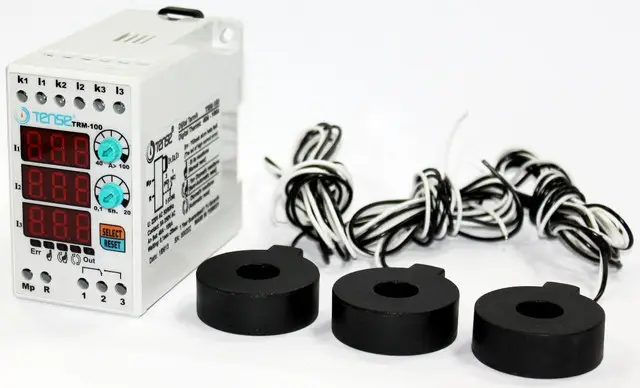

- Při koupi proudového relé TENSE získáte zařízení připravené k provozu – v dodávce jsou zahrnuty proudové transformátory.
Použití zařízení a princip činnosti

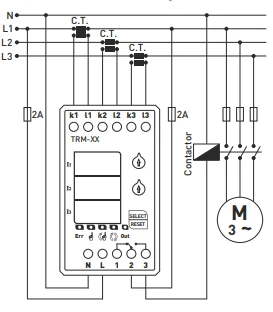

- Připojte zařízení podle přiloženého zapojovacího schématu.
- Po dokončení zapojení připojte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund.
- Pro nastavení hodnoty přetížení použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
- Pro nastavení času zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji.
Když je zařízení zapnuto:
- Relé se sepne, výstupní kontakt přepne na svorku 3 a rozsvítí se indikátor OUT.
- Pokud proud překročí nastavenou hodnotu přetížení (A>), zařízení odpočítává čas zpoždění a rozsvítí se indikátor ERR.
- Po uplynutí času relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne.
Elektronické proudové relé série TRM-50 je určeno k automatickému odpojení spotřebitelů při překročení maximálně přípustných proudů. Má programovatelný rozsah spouštění, možnost nastavení času spouštění a zpětného zapnutí. Jsou k dispozici 3 režimy návratu do „pracovního“ stavu – MANUÁLNÍ, POLOAUTOMAT, AUTOMAT.
Režimy resetu (Reset Modes)
- Manuální režim: Pro reset zařízení po přetížení stiskněte tlačítko Reset. Rozsvítí se odpovídající LED.
- Poloautomatický režim: Zařízení umožňuje automatický reset systému třikrát při vzniku přetížení a poté čeká na manuální reset při další chybě. Rozsvítí se odpovídající LED.
- Automatický režim: Zařízení umožňuje automatický reset systému při každé chybě přetížení. Rozsvítí se odpovídající LED.
Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí příslušná LED.
Proudová asymetrie 50 % (pevná)
Pokud rozdíl mezi nejvyšším a nejnižším proudem ve fázích překročí 50 %, zařízení přejde do chybového režimu asymetrie během 2 sekund (zabraňuje poškození systému při ztrátě jedné fáze).
Při vzniku chyby asymetrie:
- Skupina displejů dvou fází, které způsobily poruchu, začne blikat a rozsvítí se indikátor ERR.
- Pro opuštění chybového režimu asymetrie je nutný manuální reset.

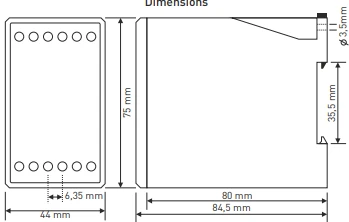

Technické parametry
- Pracovní napětí: 150–260 V AC
- Pracovní frekvence: 50/60 Hz
- Spotřeba: <6 VA
- Provozní teplota: -20 °C … +55 °C
- Displej: 3 × 3 číslice, 5 LED
- Hodnota přetížení (A>): 15–50 A
- Čas zpoždění: 0,1–20 s
- Typ připojení: svorkové připojení
- Kontakty: 5 A / 250 V AC (aktivní zátěž)
- Průměr kabelu: 2,5 mm²
- Hmotnost: max. 250 g
- Montáž: na DIN lištu
- Maximální nadmořská výška: <2000 m
Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky.
Model TRM-400 lze používat s proudovým transformátorem 400/5
Základní
|
Výrobce
|
Tense
|
|
Země výroby
|
Turecko
|
|
Typ instalace
|
Na DIN lištu
|
|
Počet rozpínacích kontaktů
|
1 ks.
|
|
Počet spínacích kontaktů
|
1 ks.
|
|
Průřez připojovaných vodičů
|
2,5 mm²
|
|
Materiál pouzdra
|
Plast
|
|
Zobrazit
|
Ano
|
|
Mše
|
250 g
|
|
LED dioda zapnutí/vypnutí
|
Ano
|
|
LED dioda „Přetížení“
|
Ano
|
|
Min
 Digitální nadproudové relé s LED displejem 3×3 číslice TRM-50Kč 1,507.25 Původní cena byla: Kč 1,507.25.Kč 602.95Aktuální cena je: Kč 602.95.
| |
