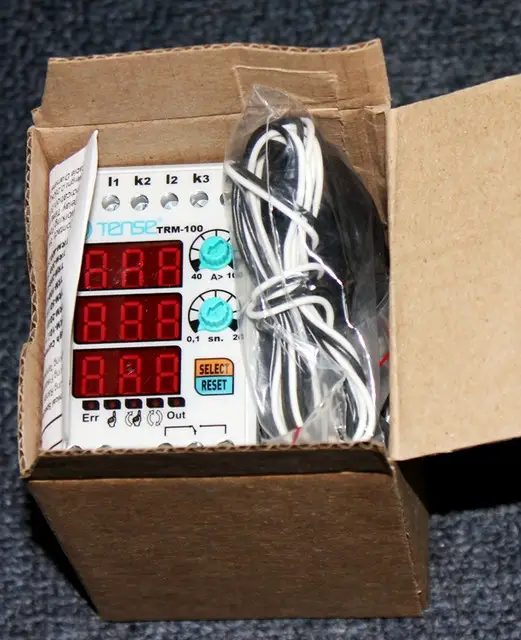

Digitální nadproudové relé s 3×3místným LED displejem TRM-100

Třífázové proudové relé pro kontrolu / omezení proudu zátěže v rozsahu 40–100 A, výrobce TENSE (Turecko)

Digitální nadproudová relé TRM-100 jsou určena k ochraně zátěže před poškozením způsobeným vysokým proudem a zároveň umožňují kontrolu provozu.

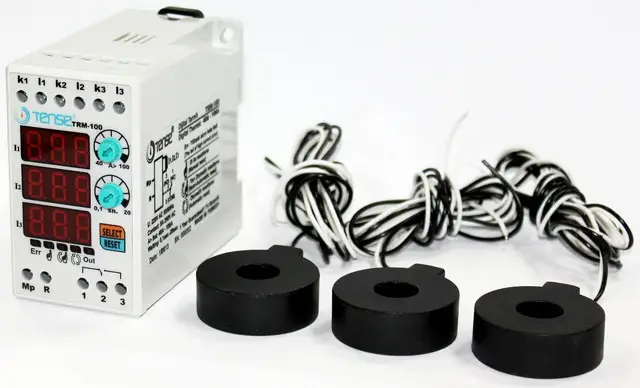

• 40–100 A (nastavitelná hodnota nadproudu) • 50% pevná asymetrie proudu • Nastavitelná doba zpoždění poruchy • Nastavitelný provozní režim (automatický, poloautomatický, manuální) • Při zakoupení proudového relé TENSE získáte kompletní zařízení připravené k provozu — součástí dodávky jsou proudové transformátory.

Použití zařízení a princip činnosti

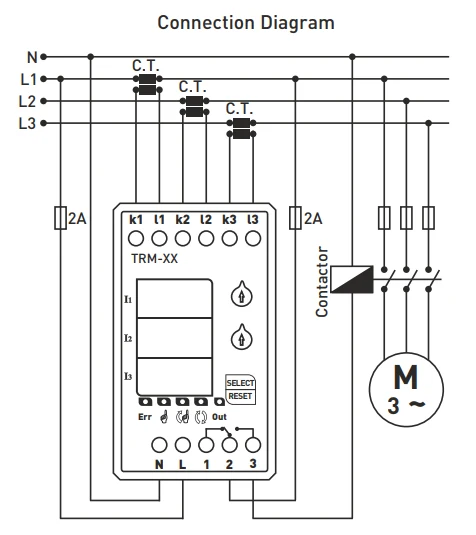

1. Připojte zařízení podle schématu zapojení.
2. Po dokončení zapojení přiveďte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund.
3. Pro nastavení hodnoty nadproudu použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
4. Pro nastavení doby zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji.

Když je zařízení zapnuto: • Relé se aktivuje, výstupní kontakt se přepne na svorku 3 a rozsvítí se indikátor OUT. • Pokud proud překročí nastavenou hodnotu nadproudu (A>), zařízení začne odpočítávat dobu zpoždění a rozsvítí se indikátor ERR. • Po uplynutí doby se relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne.

Popis

Elektronické proudové relé řady TRM-100 je určeno pro automatické odpojení spotřebičů při překročení maximálně přípustného proudu.
Umožňuje nastavení spínacího proudu, doby zpoždění i doby zpětného zapnutí.
Jsou dostupné 3 programy návratu do „pracovního“ režimu — MANUÁLNÍ, POLOAUTOMATICKÝ a AUTOMATICKÝ.

Režimy resetu:

• Manuální režim: Po chybě nadproudu je nutné zařízení resetovat stisknutím tlačítka Reset. V tomto režimu svítí příslušná LED kontrolka. • Poloautomatický režim: Systém se po chybě nadproudu automaticky resetuje třikrát, poté čeká na ruční reset při další chybě. V tomto režimu svítí odpovídající LED kontrolka. • Automatický režim: Systém se po každé chybě nadproudu resetuje automaticky. V tomto režimu svítí příslušná LED kontrolka.

Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí odpovídající LED kontrolka.

Asymetrie 50 % (pevná)

Pokud rozdíl mezi největším a nejmenším fázovým proudem překročí 50 %, zařízení do 2 sekund přejde do režimu poruchy asymetrie.
(Tímto se při provozu motoru zabrání poškození systému při ztrátě jedné fáze.)

Při chybě asymetrie: • Skupina displejů dvou fází, které poruchu způsobily, začne blikat a rozsvítí se indikátor ERR. • Pro opuštění režimu poruchy je nutné zařízení resetovat ručně.

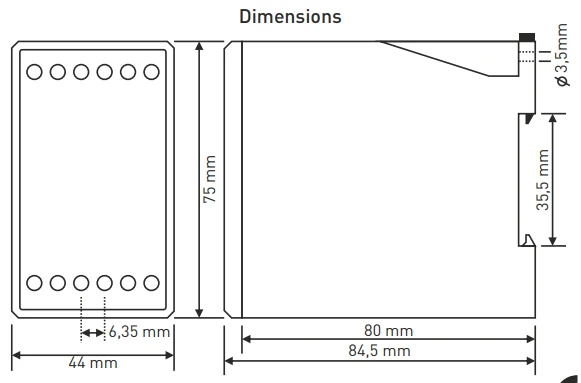

Technické parametry:

• Provozní napětí: 150–260 V AC • Provozní frekvence: 50/60 Hz • Příkon: < 6 VA • Provozní teplota: -20 °C až +55 °C • Displej: 3×3 číslice, 5 LED diod • Nastavení nadproudu (A>): 40–100 A • Doba zpoždění: 0,1 s – 20 s • Typ připojení: svorkové • Kontakty: 5 A / 250 V AC (aktivní zátěž) • Průměr vodiče: 2,5 mm² • Hmotnost: max. 250 g • Montáž: na DIN lištu • Nadmořská výška provozu: < 2000 m

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky.
Model TRM-400 lze používat s proudovým transformátorem 400/5.
