Digitální nadproudové relé s LED displejem 3×3 číslice TRM-400

Proudové relé pro kontrolu/omezení zatížení, 3-fázové, rozsah 290–400 A, výrobce TENSE (Turecko)

Digitální přetížení relé TRM-400 je určeno k ochraně zatížení před poškozením způsobeným vysokými proudy a současně umožňuje kontrolu provozu.

• 290–400 A (nastavitelná hodnota přetížení)
• Nastavitelný čas zpoždění chyby
• Nastavitelný provozní režim (automatický, poloautomatický, manuální)

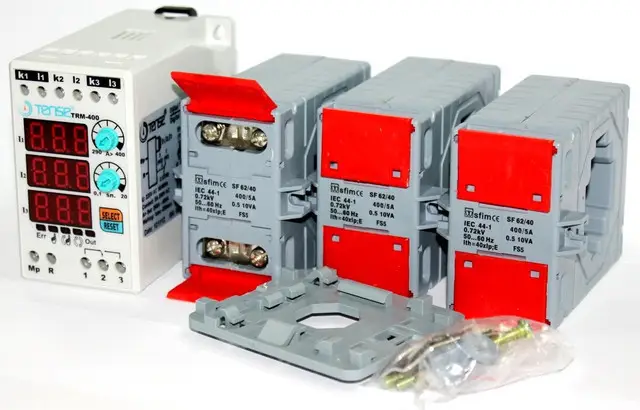

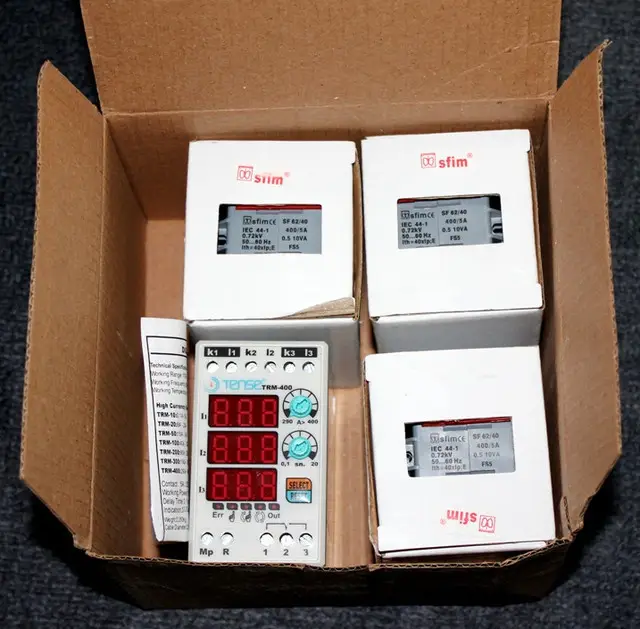

• Při koupi proudového relé TENSE získáte zařízení připravené k provozu – v dodávce jsou zahrnuty proudové transformátory.

Použití zařízení a princip činnosti

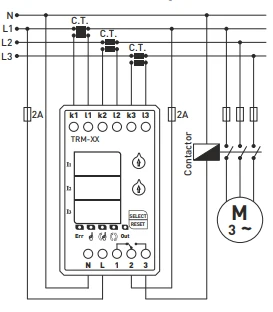

1. Připojte zařízení podle přiloženého zapojovacího schématu.
2. Po dokončení zapojení připojte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund.
3. Pro nastavení hodnoty přetížení použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji.
4. Pro nastavení času zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji.

Když je zařízení zapnuto:

• Relé se sepne, výstupní kontakt přepne na svorku 3 a rozsvítí se indikátor OUT.
• Pokud proud překročí nastavenou hodnotu přetížení (A>), zařízení odpočítává čas zpoždění, při čemž se rozsvítí indikátor ERR.
• Po uplynutí nastaveného času relé vypne kontakt, přepne se na svorku 1 a indikátor OUT zhasne.

Elektronické proudové relé série TRM-400 je určeno k automatickému odpojení spotřebitelů při překročení maximálně přípustných proudů. Má programovatelný rozsah spouštění, možnost nastavení času spouštění a času zpětného zapnutí. Jsou k dispozici 3 režimy návratu do „pracovního“ stavu – MANUÁLNÍ, POLOAUTOMAT, AUTOMAT.

Režimy resetu (Reset Modes)

• Manuální režim: Pro reset zařízení po přetížení je nutné stisknout tlačítko Reset. V tomto režimu se rozsvítí odpovídající LED.
• Poloautomatický režim: Zařízení umožňuje automatický reset systému třikrát při vzniku přetížení a poté čeká na manuální reset při další chybě. Rozsvítí se odpovídající LED.
• Automatický režim: Zařízení umožňuje automatický reset systému při každé chybě přetížení. Rozsvítí se odpovídající LED.

Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí příslušná LED.

Technické parametry

• Pracovní napětí: 150–260 V AC
• Pracovní frekvence: 50/60 Hz
• Spotřeba energie: <6 VA
• Provozní teplota: -20 °C … +55 °C
• Displej: 3 × 3 číslice, 5 LED
• Hodnota přetížení (A>): 290–400 A
• Čas zpoždění: 1–200 s
• Typ připojení: svorkové připojení
• Kontakty: 5 A / 250 V AC (aktivní zátěž)
• Průměr kabelu: 2,5 mm²
• Hmotnost: max. 250 g
• Montáž: na DIN lištu
• Maximální nadmořská výška: <2000 m

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky.

Model TRM-400 lze používat s proudovým transformátorem 400/5
