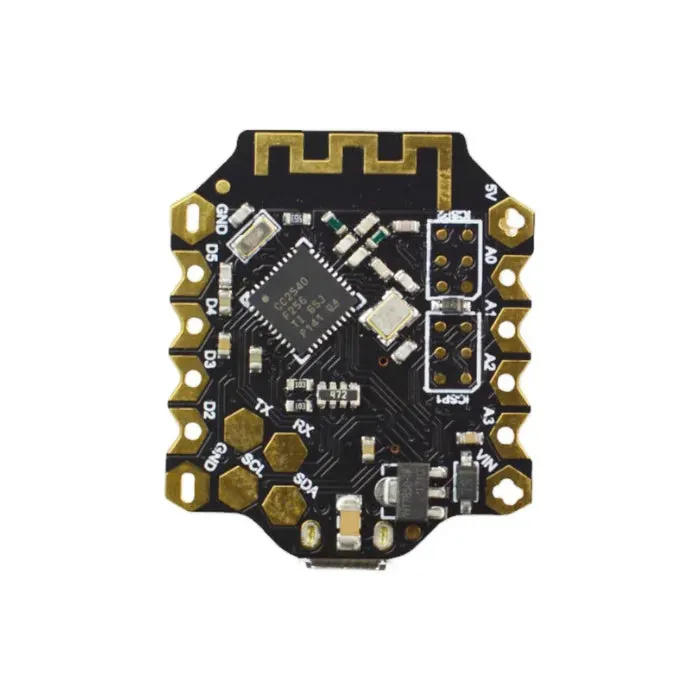

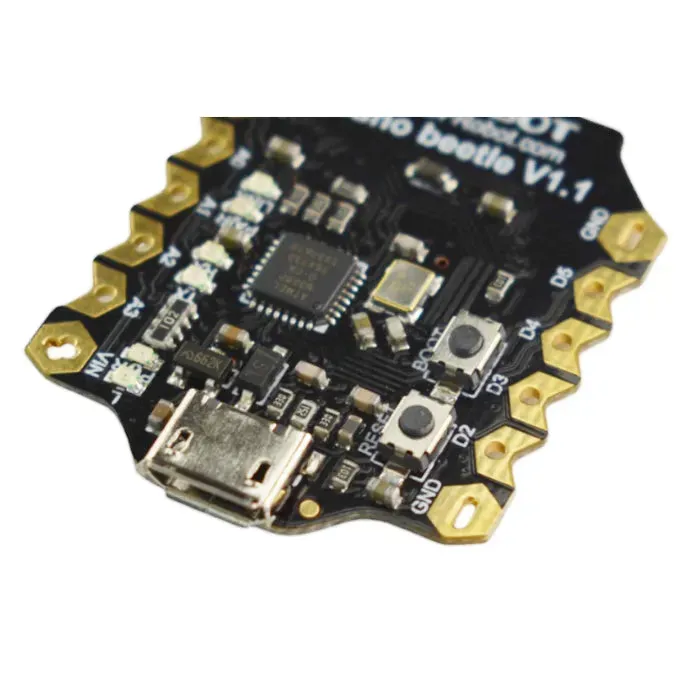

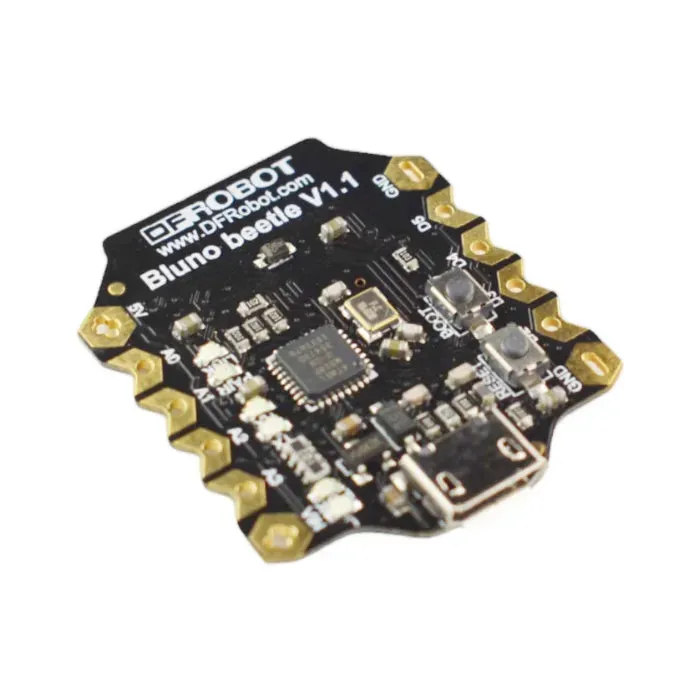

Beetle BLE: Nejmenší Arduino Uno deska s Bluetooth 4.0

Beetle BLE (dříve známý jako Bluno Beetle) je superkompaktní vývojová deska založená na Arduino Uno prototypu, vylepšená o Bluetooth 4.0 (BLE). Tato superkompaktní vývojová deska Beetle BLE podporuje jak USB, tak bezdrátové programování a je ideální pro nositelnou elektroniku, DIY dárky, IoT projekty a aplikace ovládané přes Bluetooth.

Plně kompatibilní s Arduino IDE a sérií DFRobot Bluno, toto Arduino Uno založené Beetle BLE eliminuje potřebu složitých nastavení. Navíc podporuje Bluetooth HID a iBeacon, což činí modul Bluetooth 4.0 (BLE) ideálním pro chytrá zařízení a interaktivní aplikace.

Proč zvolit Beetle BLE?

• Malý formát, výkonný výkon Beetle BLE

• Bluetooth Low Energy (BLE 4.0) na palubě superkompaktní vývojové desky

• Není potřeba žádný ovladač pro základní použití Arduino Uno

• Podporuje aplikaci Play Bluno (iOS/Android) pro vzdálenou interakci s Beetle BLE

• Ideální pro šitelnou elektroniku díky V-tvarovaným pozlaceným I/O ploškám Beetle BLE

Funkce

• ATmega328 @16MHz jádro Arduino Uno

• Bluetooth 4.0 (BLE) pomocí čipu CC2540 na Beetle BLE

• Podpora HID & iBeacon pro Bluetooth 4.0 (BLE)

• Micro USB pro přímé nahrání do Beetle BLE

• Bezdrátové programování Arduino přes Bluetooth 4.0 (BLE)

• Kompatibilní s Beetle BLE rozšiřující deskou pro integraci senzorů

• Rozměry 28,8mm x 33,1mm – superkompaktní vývojová deska

• Hmotnost: 10g deska Beetle BLE

Technická specifikace

• Bluetooth čip: CC2540 Bluetooth 4.0 (BLE)

• Citlivost: -93 dBm

• Maximální dosah: 50m (volné prostranství) Bluetooth 4.0 (BLE)

• Pracovní teplota: -10°C až +85°C

• Provozní napětí: 5V kompatibilní s Arduino Uno

• Digitální vstup/výstup: 4

• Analogový vstup: 4

• PWM výstup: 2

• Rozhraní: UART x1, I2C x1, Micro USB x1 Beetle BLE

• Napájecí port: x2

• Rozměry: 28,8mm × 33,1mm superkompaktní vývojová deska

• Hmotnost: 10g

Scénáře použití a projekty

Projekt 1: Jak vyrobit skákající papírovou žábu s Beetle BLE

Projekt 2: Jak vyrobit barevné světlo založené na Bluno Beetle Arduino Uno

Projekt 3: DIY jelení hodiny Beetle BLE

Projekt 4: BLE Plugboard s chytrým ovládáním ESP32 a Beetle BLE

Projekt 5: Jak vyrobit chytré hodiny s Beetle BLE a ESP32

Ideální pro

• Nositelné technologie s Beetle BLE

• Dálkové ovládání založené na BLE projekty Arduino Uno

• Začátečníci a lektoři Arduino používající Bluetooth 4.0 (BLE)

• Nízkopříkonové a přenosné IoT aplikace na Beetle BLE

• Kompaktní interaktivní umění a hračky superkompaktní vývojová deska

Obsahuje

• Beetle BLE deska ×1
