Arduino I2C digitální wattmetr monitor výkonu INA219 senzor SEN0291 Minimální objednávka 5 ks.

Modul Gravity: I2C digitální wattmetr (SEN0291) je kompaktní, vysokého rozlišení a vysoké přesnosti, navržený k měření napětí, proudu a výkonu pro širokou škálu elektronických modulů a elektrických systémů. Tento univerzální I2C měřič výkonu dokáže měřit až do 26V a ±8A, což činí tento digitální wattmetr ideálním pro hodnocení spotřeby energie, výdrže baterie a účinnosti solárních energetických systémů v jakémkoli projektu měření výkonu Arduino.

Hlavní vlastnosti

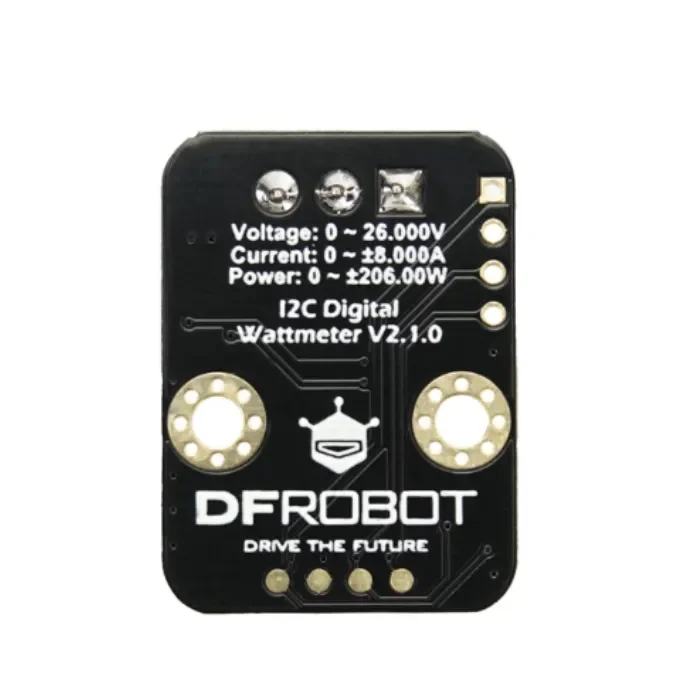

• Široký rozsah měření: 0–26V, ±8A, až 206W kapacita digitálního wattmetru

• Vysoké rozlišení: 4mV (napětí), 1mA (proud), 4–20mW (výkon) měření

• Maximální relativní chyba: ±0,2% (po kalibraci) pro přesná data ze snímače proudu

• Obousměrné snímání proudu na vysoké straně – snadné rozpoznání stavů nabíjení a vybíjení

• Založeno na čipu TI INA219 pro monitorování proudu/výkonu s nízkým teplotním posunem a vysokou přesností

• Vzorkovací odpor 10mΩ z slitiny s vysokou přesností a výkonem 2W

• Kompatibilní s 3,3V a 5V řadiči – funguje s Arduino, ESP32, Raspberry Pi

• Volitelná I2C adresa (přes DIP přepínač): 0x40, 0x41, 0x44, 0x45 pro nastavení I2C měření výkonu

Aplikace

• Systémy řízení solární energie využívající efektivní I2C monitor napájení

• Měření stavu baterie a monitorování spotřeby energie s tímto digitálním wattmetrem

• Ochrana stejnosměrných motorů a detekce přetížení s integrovanou technologií snímače proudu

• Monitorování spotřeby energie senzorů, mikrokontrolérů a kompletních projektů wattmetrů Arduino

• Testování energetické účinnosti IoT s vysoce přesným modulem senzoru INA219

Ať už sledujete bateriový senzorový uzel, měříte zatížení motoru nebo optimalizujete účinnost solárního nabíjení/vybíjení, tento digitální wattmetr poskytuje přesná data v reálném čase pro vaše potřeby měření proudu.

Specifikace

• Vstupní napětí (VCC): 3,3V – 5,5V

• Rozsah měření napětí: 0 – 26V

• Rozlišení napětí: 4mV

• Chyba napětí: < ±0,2 %

• Rozsah měření proudu: ±8A (obousměrný)

• Rozlišení proudu: 1mA

• Chyba proudu: < ±0,2 % (vyžaduje ruční kalibraci)

• Rozsah výkonu: 0 – 206W

• Rozlišení výkonu: 20mW (hardwarové), 4mW (softwarové)

• Klidový proud: 0,7mA

• Rozhraní: Gravity I2C (logická úroveň 3,3V) monitor napájení

• I2C adresy: 0x40, 0x41, 0x44, 0x45 (volitelné pomocí DIP přepínače)

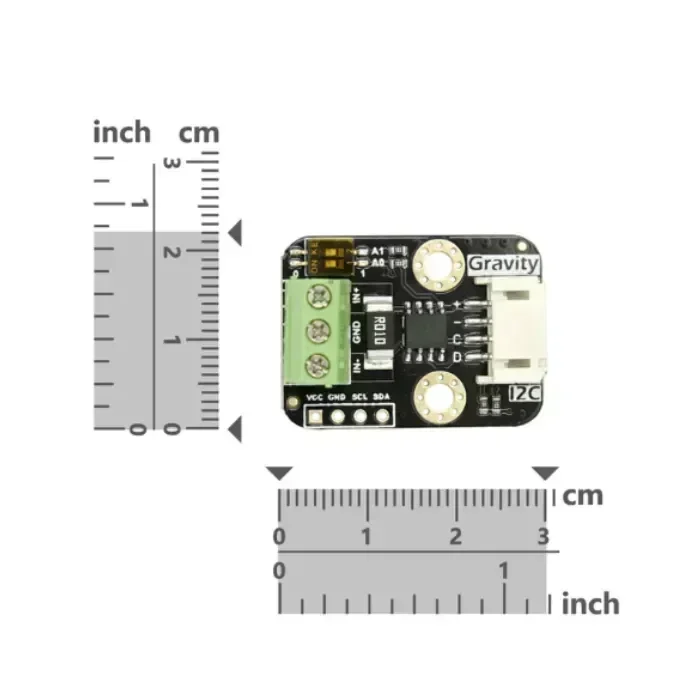

• Rozměry: 30mm × 22mm (1,18in × 0,87in)

• Hmotnost: 4g

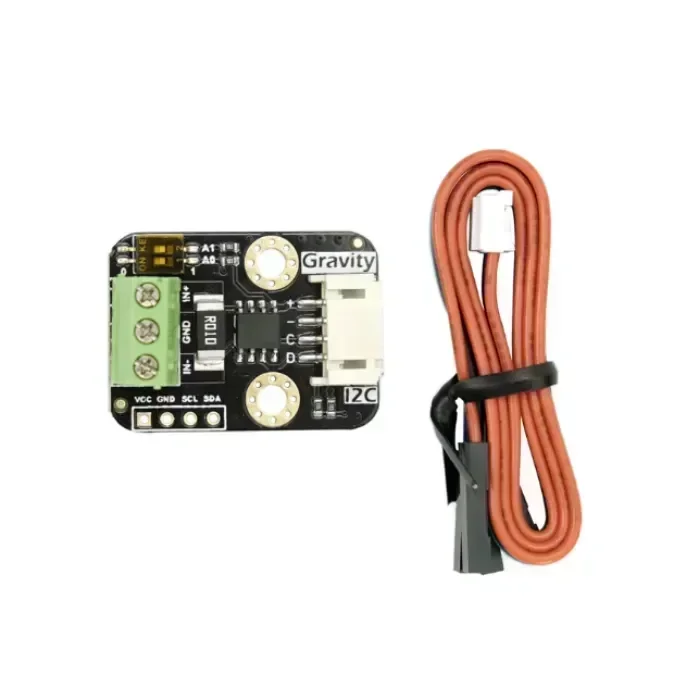

Balení obsahuje

• 1 × Gravity: I2C digitální wattmetr (SEN0291)

• 1 × Gravity 4pinový I2C/UART senzorový kabel
