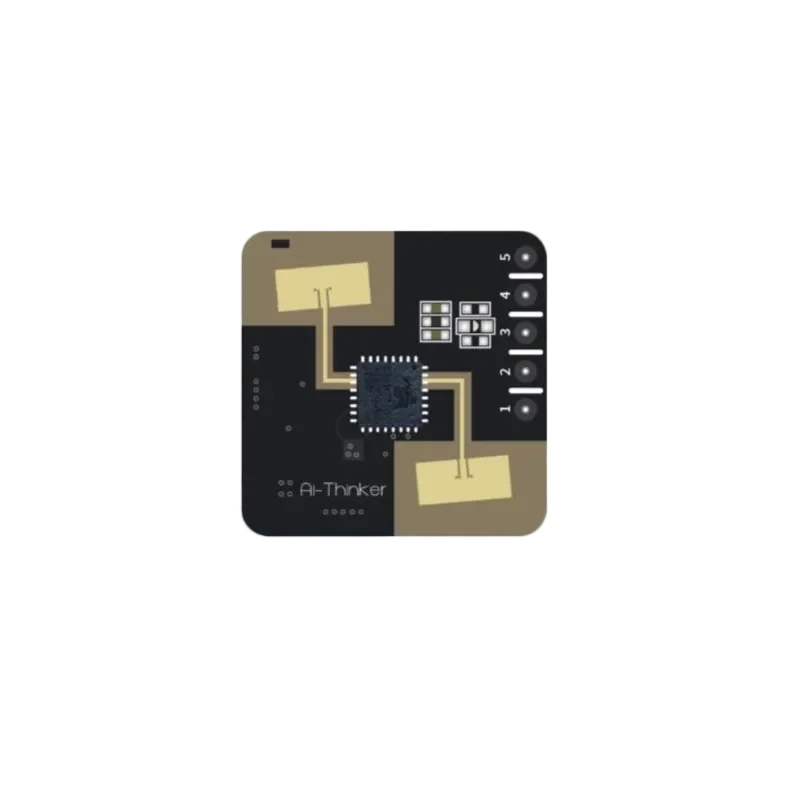

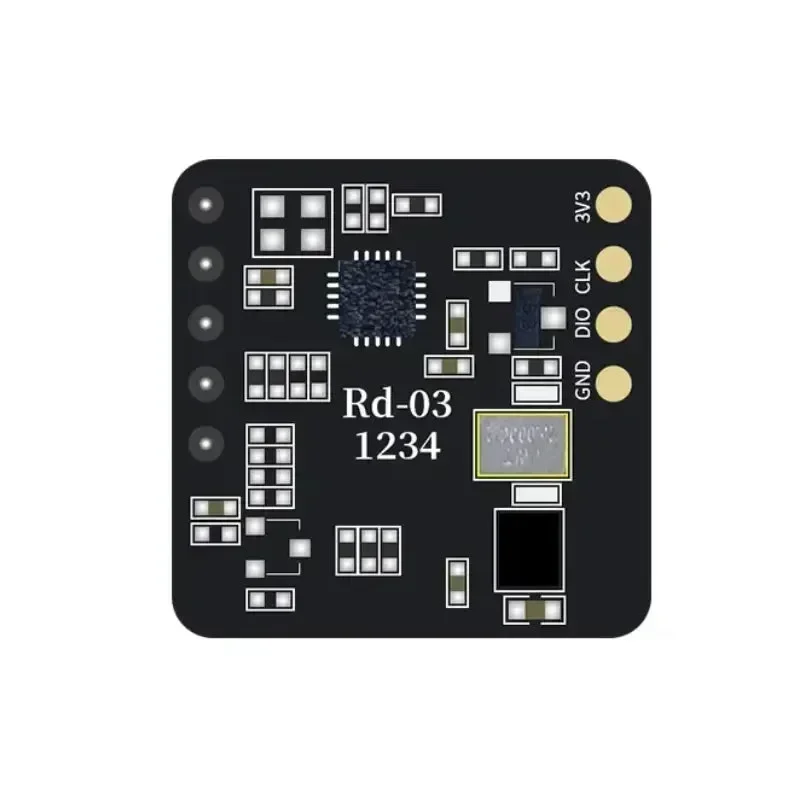

Ai-Thinker Rd-03 V2 je radarový modul na milimetrových vlnách 24GHz určený pro detekci přítomnosti lidí, snímaní pohybu a inteligentní detekci obsazenosti v indoor IoT projektech. Tento radarový modul Ai-Thinker založený na radarovém řešení S3KM1110 využívá FMCW radarovou technologii k detekci pohybujících se a mikropohybujících cílů se stabilní zpětnou vazbou v reálném čase pro automatizační a snímací systémy.
Ve srovnání s předchozí verzí Rd-03 nabízí Ai-Thinker Rd-03 V2 delší dosah snímání a lepší výkon při detekci přítomnosti lidí pro aplikace jako inteligentní osvětlení, řízení úspory energie, bezpečnostní snímání a radar pro chytrou domácnost. Radar Ai-Thinker 24GHz lze konfigurovat co do citlivosti, dosahu snímání a zpoždění pomocí oficiálního nástroje, což usnadňuje ladění tohoto mmWave senzoru přítomnosti pro reálné projekty.
Funkce
- Radarový modul 24GHz FMCW pro snímání přítomnosti lidí, detekci pohybu a mikropohybu.
- Řešení s čipem S3KM1110 s radarovým zpracováním signálu v reálném čase pro vnitřní detekční úlohy.
- Dosah snímání až 10 m ve verzi V2 pro širší pokrytí než u předchozí verze.
- Konfigurovatelné parametry snímání včetně citlivosti, rozsahu vzdálenosti a zpoždění bez přítomnosti.
- Rozhraní UART pro snadnou integraci s MCU, řadiči a platformami chytrých bran.
- Vhodné pro vývoj radarů Ai-Thinker, senzory chytré domácnosti, snímání obsazenosti a řízení automatizace.
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | Ai-Thinker Rd-03 V2 |
| Typ radaru | Radar na milimetrových vlnách 24GHz FMCW |
| Model čipu | S3KM1110 |
| Frekvenční pásmo | 24GHz pásmo K |
| Šířka pásma modulace | Až 1GHz |
| Dosah snímání | Až 10 m |
| Napájení | 3,0 V až 3,6 V, proud >= 200 mA |
| Rozhraní | UART |
| Detekční schopnosti | Detekce přítomnosti lidí, detekce pohybu, detekce mikropohybu |
| Typické použití | Chytrá domácnost, bezpečnostní monitoring, energetická účinnost, automatizace |
Aplikace
- Řízení chytrého osvětlení s přesnější detekcí přítomnosti lidí než u jednoduchých PIR senzorů.
- Bezpečnostní a obsazenostní snímání pro místnosti, chodby a vnitřní monitorovací zóny.
- Úsporná automatizace v kancelářích, zasedacích místnostech, hotelech a chytrých budovách.
- IoT radarové projekty, které potřebují kompaktní Ai-Thinker 24GHz mmWave senzor.
Další obsah
Ai-Thinker Rd-03 V2 je praktická volba, pokud potřebujete radar pro detekci přítomnosti lidí na 24GHz s flexibilním laděním a silnějším pokrytím pro vnitřní automatizaci. Pokud porovnáváte rodinu Ai-Thinker Rd-03 s jinými radarovými možnostmi, níže uvedený článek je užitečný před nasazením.
Přečtěte si: Jaký je rozdíl mezi Ai-Thinker Rd-03 a Rd-03D?
Zdrojové materiály
Oficiální dokumentace série Ai-Thinker Rd-03
Specifikace Ai-Thinker Rd-03
Často kladené otázky
Na co se používá Rd-03 V2?
Ai-Thinker Rd-03 V2 se používá pro snímání přítomnosti lidí, detekci pohybu, řízení chytrého osvětlení a vnitřní automatizaci, kde je preferován radarový modul 24GHz před jednoduchým pohybovým senzorem.
Podporuje tento radar Ai-Thinker integraci s MCU?
Ano. Modul používá rozhraní UART, takže jej lze integrovat do vestavěných řídicích systémů, bran a řadičů chytré domácnosti.
Proč zvolit Rd-03 V2 místo základního pohybového senzoru?
Tento radar Ai-Thinker mmWave dokáže spolehlivěji detekovat přítomnost a mikropohyb, což pomáhá snížit počet neodhalených případů v automatizaci založené na obsazenosti.
