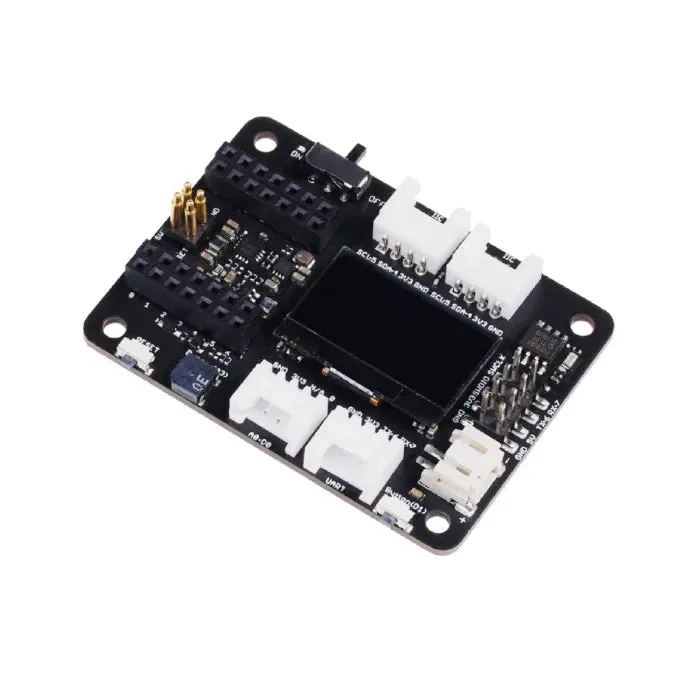

Seeed Studio XIAO Expansion Board je výkonná funkční rozšiřující deska pro sérii Seeed Studio XIAO o velikosti pouze poloviny Raspberry Pi 4. Umožňuje snadné a rychlé vytváření prototypů a projektů. Díky bohatým periferiím můžete objevovat nekonečné možnosti série Seeed Studio XIAO. Tato deska také dobře podporuje Circuit Python.
Funkce
- Rychlé prototypování: Snadné ladění a resetování pomocí tlačítka RESET a pinu SWD vyvedeného na samčí header. 0,96” OLED umožňuje zobrazování vizuálních dat bez sériového monitoru PC.
- Bohaté periferie: OLED displej, RTC, rozšiřitelný paměťový prostor, pasivní bzučák, uživatelské tlačítko, čip pro správu baterie na palubě… Jedna deska v ruce pro objevování nekonečných možností série Seeed Studio XIAO.

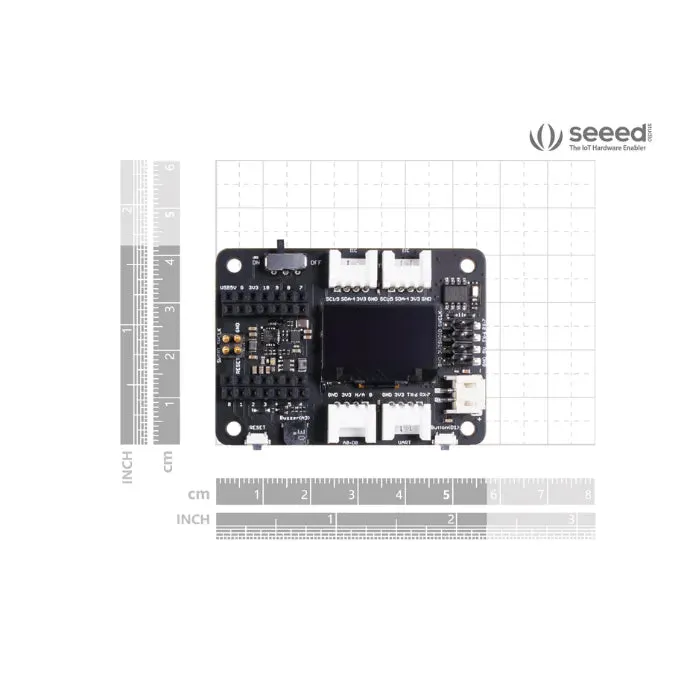

- Mini velikost: Kompaktní a elegantní, pouze poloviční velikost Raspberry Pi 4, ideální pro malé a nositelné projekty.
- Není potřeba pájení: Všechny piny jsou vyvedeny. Pohodlné plug-and-play Grove konektory podporují více datových protokolů, včetně IIC, Uart a Analog/Digital.
- Podpora Circuit Python: Dobrá podpora Circuit Python. Mini SD slot umožňuje rozšíření paměťového prostoru, což umožňuje alokovat více knihoven potřebných při prototypování a stavbě projektů.
Bohaté periferie na palubě včetně:
- OLED displej: Zobrazování vizuálních dat bez připojení k PC, což umožňuje efektivnější ladění a vytváření aplikací, jako je senzorový hub, systém monitorování dat atd.
- Tlačítko RESET: Už žádné propojovací vodiče a zkrat, snadné resetování jedním kliknutím.
- SWD debug: SWD pin vyveden jako samčí pin header, což usnadňuje připojení debuggeru a stahování firmwaru.
- Vysoce přesné RTC: Vysoce přesné reálné hodiny s bateriovou zálohou, umožňují udržovat přesný čas i při vypnutí hlavního napájení.

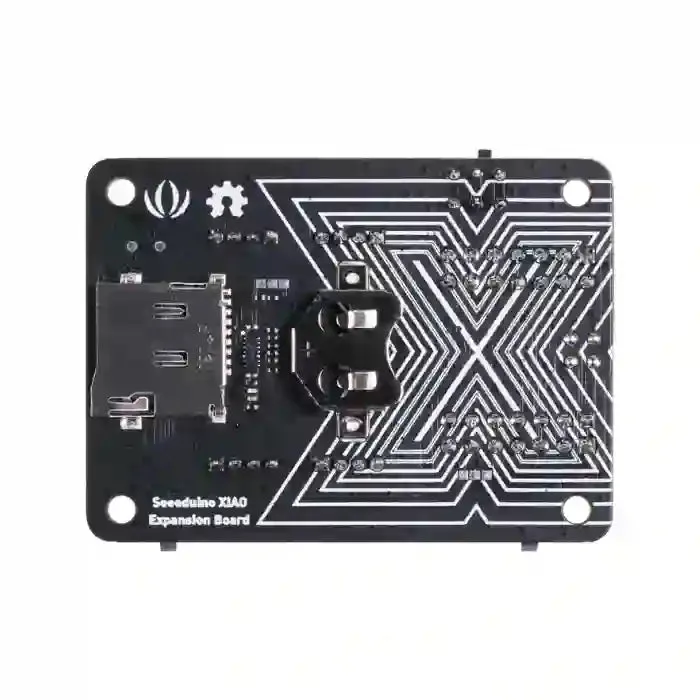

- Rozšiřitelná paměť: S MicroSD slotem na zadní straně už se nemusíte obávat omezení paměti při přidávání knihoven a používání CircuitPythonu.
- Uživatelské tlačítko: Kromě tlačítka RESET je k dispozici také další uživatelské tlačítko.
- Pasivní bzučák: Stejný pasivní bzučák jako na Wio Terminal, u kterého můžete měnit frekvenci PWM a tím získat různé zvuky pípnutí pro „bzučákovou hudbu“.
- Grove konektory: Všechny piny vyvedeny, plug-and-play Grove konektory podporují běžné datové protokoly (Grove IIC2, Grove UART1, A0/D0 Grove*1)
- Nabíjení lipo baterie: Standardní konektor JST2.0mm pro lipo baterii a systém správy baterie, podporuje napájení jak z USB, tak z lipo baterie, a snadné nabíjení baterie na palubě.
- Konektor 5V serva: Výstup 5V vyvedený na samčí konektor pro připojení 5V serva a senzoru.
Specifikace
|
Položka |
Detail |
|
Napájení |
5V / 3.7V lithiumová baterie |
|
RTC čip |
PCF8563T/5 |
|
RTC baterie |
CR1220 |
|
Rozšiřitelná paměť |
MicroSD karta |
|
Obrazovka |
0.96 OLED displej |
|
Jiné externí zařízení |
Pasivní bzučák, uživatelské tlačítko, konektor 5V serva |
|
nabíjecí proud |
Max: 460mA |
|
Grove rozhraní |
Grove I2C *2, Grove UART *1, A0/D0 Grove *1 |

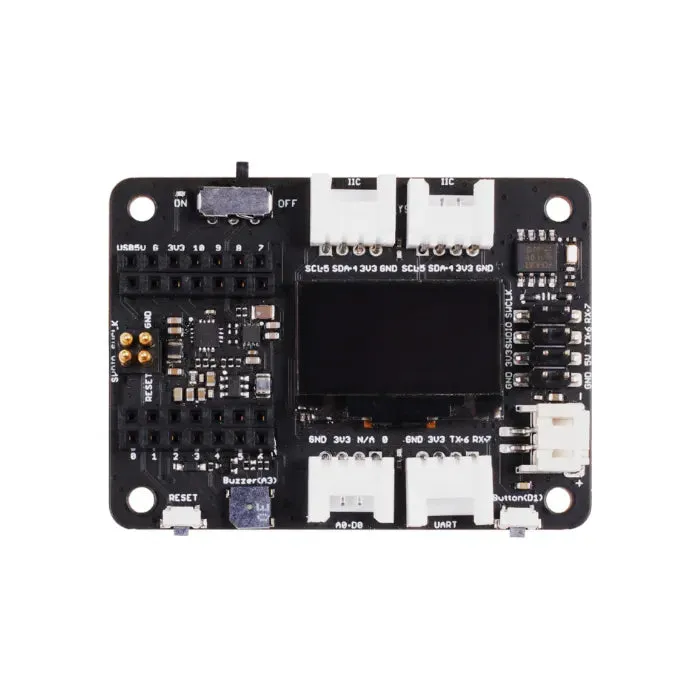

Přehled hardwaru
- PinOut
- Na palubě
Aplikace
- SMD ladění
- Rychlé prototypování
- Zobrazení dat
- Miniaturní projekt
Seznam součástek
|
Rozšiřující deska Seeeduino XIAO |
X 1 |
Poznámka:
Produkty Seeed Studio XIAO a baterie nejsou součástí tohoto produktu
