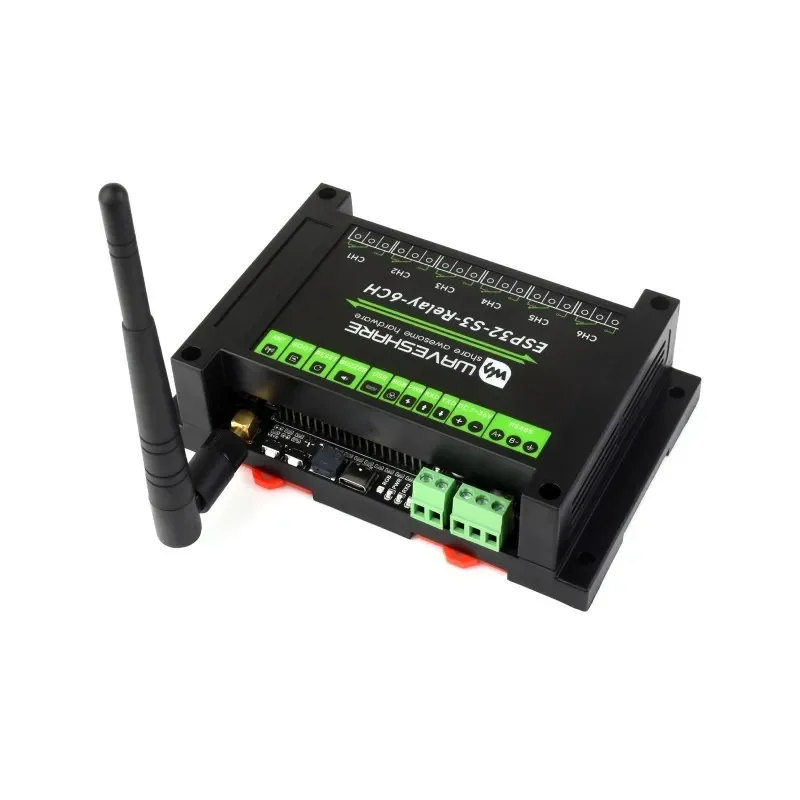

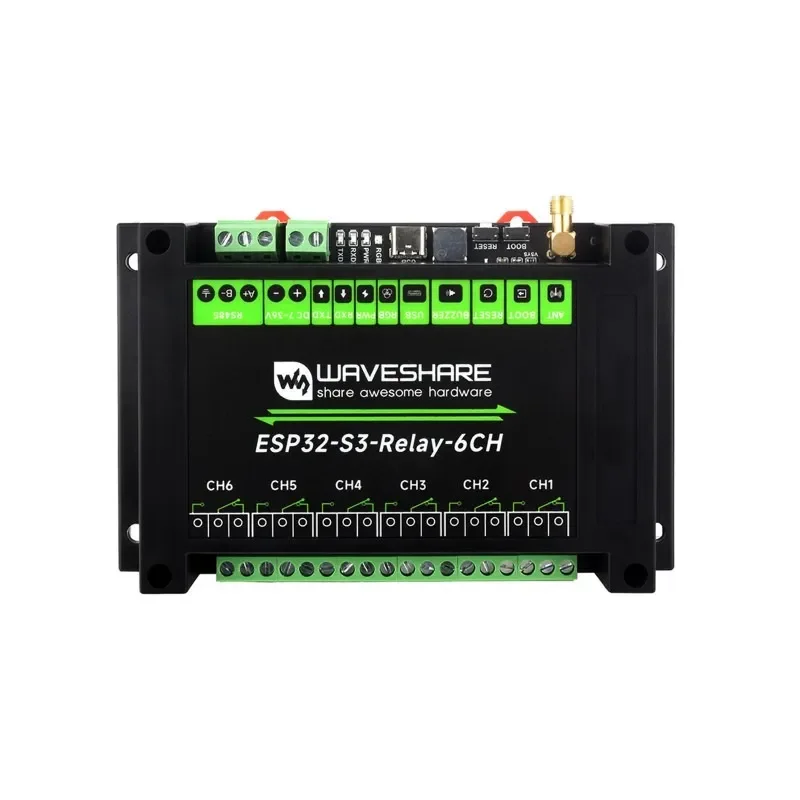

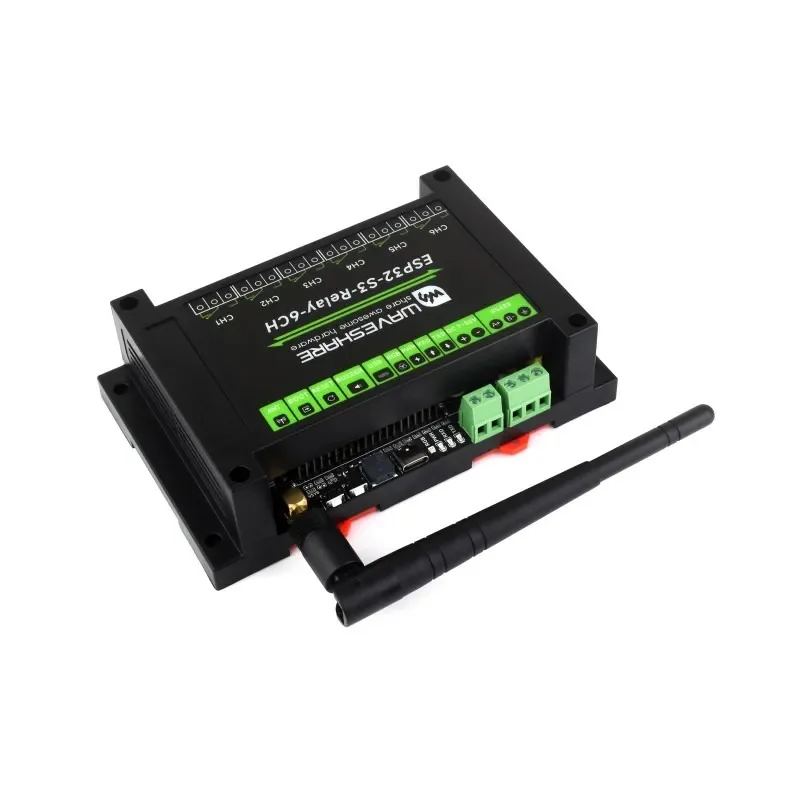

Waveshare ESP32‑S3 Relé 6CH je jeden průmyslové kvality relé řízení deska výroba, pro IoT, automatizace, a následující generace domů aplikace. Napájený od ten ESP32‑S3 dvoujádrový procesor, to podporuje Wi‑Fi, Bluetooth LE, a jeden vestavěný izolovaný RS485 rozhraní pro dodat komunikace s Modbus zařízení. Ten deska integruje šest vysoké kvality relé (≤10A 250VAC / 30VDC) s optočlen a digitální izolace, zajištění bezpečné a stabilní provoz dokonce v náročné prostředí. Jeden 40pinový Pico HAT kompatibilní konektor umožňuje rozšiřující s moduly OEM výrobci takoví RTC, CAN, RS232, nebo LoRa, zatímco ten montáž na lištu ABS kryt poskytuje pevný instalace. S široký napětí vstup (7–36V), USB Typ‑C pro programování, a vestavěné indikátory, tento modul nabízí jeden flexibilní a spolehlivý řešení pro průmyslový a AIoT projekty.
Hlavní vlastnosti
-
Výkonný MCU — ESP32‑S3, Xtensa® 32bitový LX7 dvoujádrový @ 240 MHz s AI výpočetními schopnostmi a šifrováním.
-
Bezdrátové a kabelové připojení — Integrované 2,4 GHz Wi‑Fi + Bluetooth 5 LE; vestavěný izolovaný port RS485.
-
6 kvalitních relé — Jmenovité hodnoty kontaktu ≤ 10 A 250 VAC / 30 V DC; přímé ovládání vysokonapěťových spotřebičů nebo DC zátěží.
-
Průmyslová izolace — Izolace napájení, optočlenová izolace a izolace digitálního signálu pro zvýšenou bezpečnost.
-
Rozšíření Pico HAT — 40pinový konektor kompatibilní s Raspberry Pi Pico HAT (přidání RTC, CAN, RS232, LoRa, senzorů atd.).
-
Robustní ochrana — TVS diody, potlačení přepětí, ESD ochrana a vestavěný přizpůsobovací odpor (aktivovatelný pomocí propojky).
-
Uživatelské indikátory — RGB LED, indikátor napájení, LED TX/RX RS485 a vestavěný bzučák pro zpětnou vazbu stavu.
-
Flexibilní napájení — USB‑C nebo 7–36 V DC přes šroubovací svorkovnici; vestavěný izolovaný výstup napájení pro zařízení RS485.
-

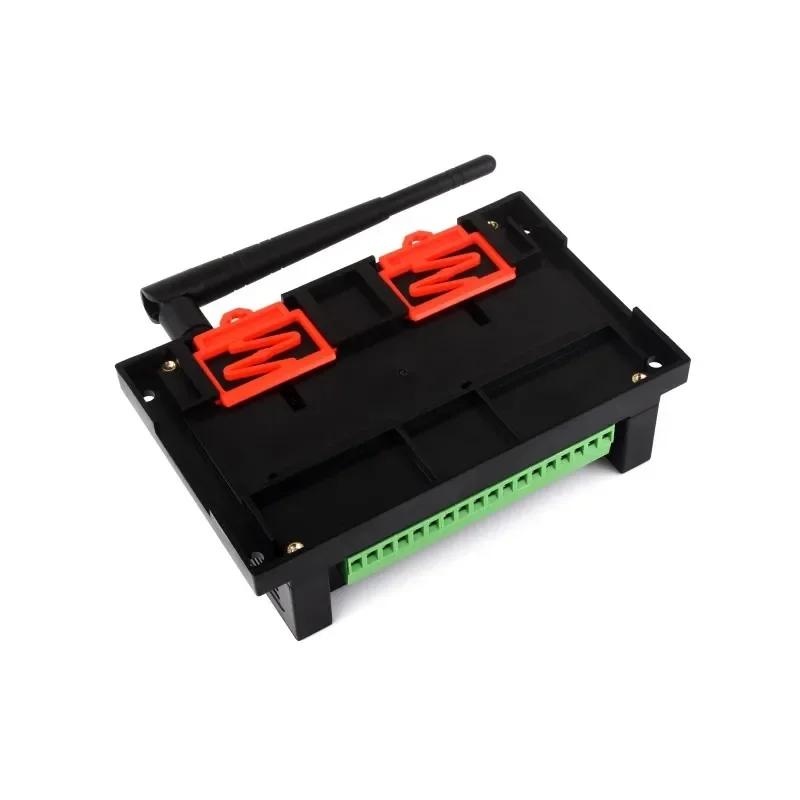

Kompaktní kryt pro DIN lištu — ABS pouzdro pro bezpečnou a snadnou instalaci.
Specifikace
| Mikrokontrolér | ESP32-S3 (Výchozí modul: ESP32-S3-WROOM-1U-N16, možnost přizpůsobení pro jiné moduly) | |
|---|---|---|
| Bezdrátová komunikace | 2,4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE | |
| USB | Konektor | USB Type-C |
| Napájení | 5V | |
| Funkce | Napájení, USB komunikace, stahování firmwaru atd. | |
| IZOLOVANÉ RS485 | Konektor | Šroubovací svorkovnice |
| Řízení směru | Hardwarové automatické řízení | |
| Ochrana | TVS dioda, ochrana proti přepětí a ESD ochrana | |
| Odpor | Vestavěný rezervovaný 120R přizpůsobovací odpor, ve výchozím stavu NC, aktivovatelný pomocí propojky | |
| Rozšířené rozhraní | Vestavěný 40pinový konektor kompatibilní s některými Raspberry Pi Pico HAT, snadné rozšíření o další funkce jako RTC / CAN / RS232 / LoRa / senzory atd. | |
| Relé | Jmenovité hodnoty kontaktu | ≤10A 250VAC/30VDC |
| Reléové kanály | 6 | |
| Kontaktní forma | 1NO 1NC | |
| Izolace | Izolace optočlenem | |
| LED indikátory | RGB | RGB barevná LED, podporuje programovatelné ovládání barvy zobrazení |
| PWR | Červený indikátor napájení, svítí při připojení USB a detekci napětí | |
| TXD | Zelený indikátor TX, svítí, když port RS485 odesílá data | |
| RXD | Modrý indikátor RX, svítí, když port zařízení odesílá data zpět | |
| napájení Šroubovací svorkovnice | Rozsah napětí | 7~36V |
| Vzhled | Kryt | Ochranný kryt z ABS pro montáž na lištu |
| Rozměry | 145 × 90 × 40mm |
Seznam dílů
- ESP32-S3-Relay-6CH x1
- 2,4G 4DB SMA anténa x1
- Šroubovák x1
Vestavěné víceizolační ochranné obvody
Vícenásobná ochrana, bezpečnější a spolehlivější
Vysoce kvalitní 6kanálová relé, podpora dálkového ovládání RS485 a Bluetooth / WiFi
Jmenovité zatížení kontaktu vestavěného relé až 10A 250VAC/30VDC
Přímé ovládání domácích spotřebičů 220VAC nebo zařízení pod 30VDC
Vestavěné rozhraní kompatibilní s Pico HAT a RS485 pro snadné rozšíření
Vestavěné izolované rozhraní RS485 pro připojení k různým průmyslovým modulům nebo senzorům RS485 Modbus. Vestavěný 40PIN konektor kompatibilní s některými Raspberry Pi Pico HAT pro rozšíření funkcí jako RTC / CAN / RS
