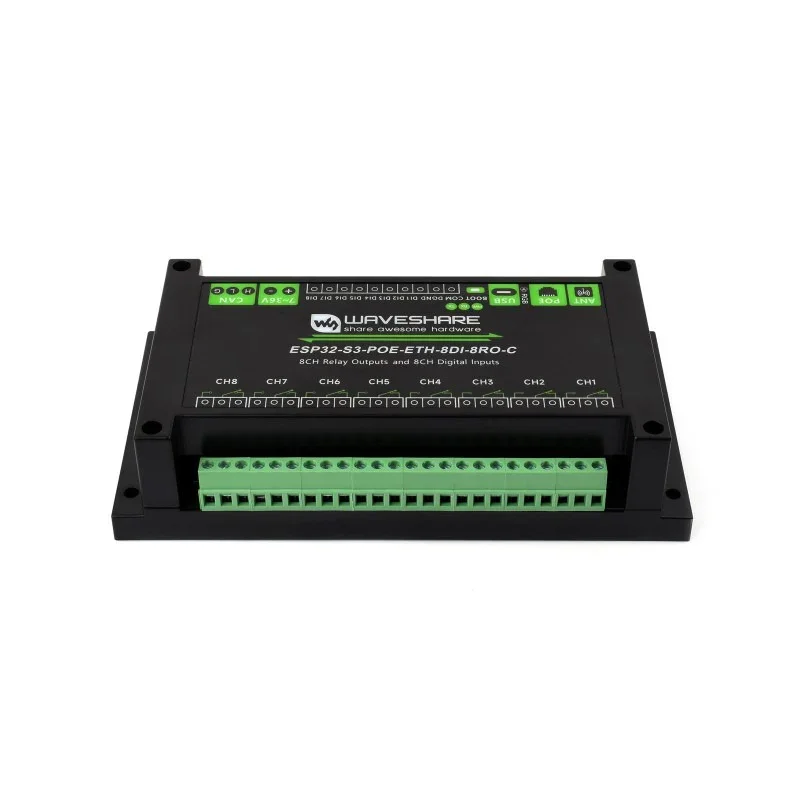

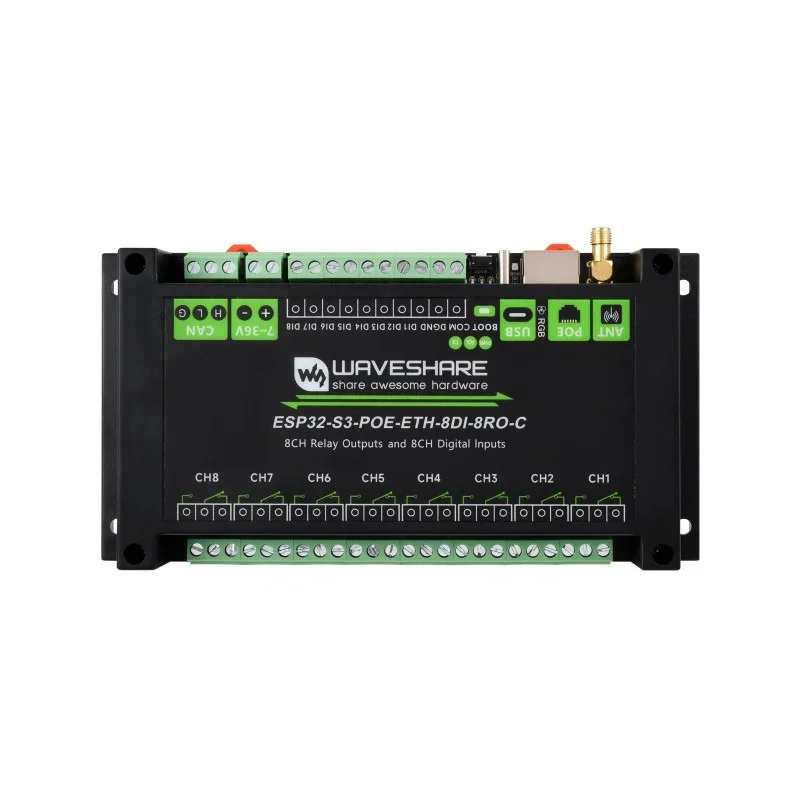

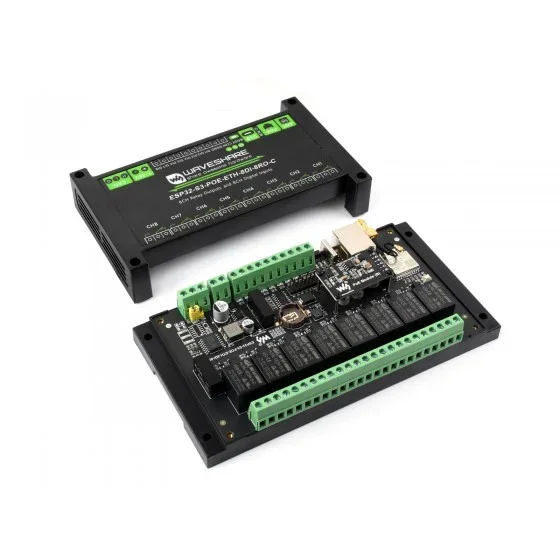

Waveshare ESP32‑S3 8kanálový WiFi relé modul s CAN, dvoujádrový, izolace je univerzální průmyslová řídicí deska navržená pro IoT, automatizaci a chytré domácí aplikace. Postavena na výkonném ESP32‑S3 dvoujádrovém procesoru, podporuje Wi-Fi, Bluetooth LE a spolehlivé Ethernetové připojení přes vestavěný čip W5500. Modul integruje 8 opticky izolovaných digitálních vstupů a 8 vysoce kvalitních reléových výstupů (≤10A), což umožňuje přímé ovládání průmyslových zařízení a spotřebičů. Díky širokému vstupnímu napětí, izolačnímu designu a volitelné podpoře PoE nabízí tato deska stabilní výkon a flexibilní nasazení v náročných prostředích.
Funkce
- Založeno na mikrokontroléru ESP32‑S3 s Xtensa 32bitovým LX7 dvoujádrovým procesorem, běžícím na 240 MHz
- Integrovaná 2,4GHz Wi-Fi a Bluetooth LE duální bezdrátová komunikace s vynikajícím RF výkonem
- Vysoce kvalitní relé, jmenovité zatížení kontaktu ≤10A 250V AC / 30V DC
- Podpora pasivního a aktivního digitálního vstupu s obousměrnou optočlenovou izolací; relé podporuje řízení digitálního vstupu
- Vestavěné izolované CAN rozhraní pro připojení k různým CAN zařízením
- Pin header pro rozšíření a připojení k dalším zařízením
- USB Type-C port pro napájení, stahování firmwaru a ladění
- Široký vstupní rozsah napětí (7~36V) přes šroubovací svorku, vhodné pro průmyslové aplikace
- Vestavěný RTC čip pro plánované úkoly
- Ethernetový čip W5500 pro rozšíření síťového portu 10/100Mbps přes SPI rozhraní
- Volitelná verze PoE s vestavěným modulem, kompatibilní s normou IEEE 802.3af
- Optočlenová izolace pro zabránění rušení z vnějších vysokonapěťových obvodů
- Digitální izolace pro ochranu proti vnějšímu rušení signálu
- Jednodílná izolace napájení, poskytující stabilní izolované napětí bez potřeby dalšího zdroje
- Slot pro TF kartu pro externí ukládání obrázků a souborů
- Vestavěný bzučák, RGB LED a indikátory pro sledování stavu napájení a CAN TX/RX
- Kryt z ABS pro montáž na lištu pro snadnou instalaci a bezpečný provoz
Specifikace
| Verze | ESP32-S3-POE-ETH-8DI-8RO | ESP32-S3-POE-ETH-8DI-8RO-C | |
|---|---|---|---|
| Mikrokontrolér | ESP32-S3 (Výchozí modul: ESP32-S3-WROOM-1U-N16R8, možnost přizpůsobení pro jiné moduly) | ||
| Bezdrátová komunikace | 2,4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE | ||
| USB | Konektor | USB Type-C | |
| Napájení | 5V | ||
| Funkce | Napájení, USB komunikace, stahování firmwaru atd. | ||
| izolované komunikační rozhraní | Rozhraní | RS485 | CAN |
| Konektor | Šroubovací svorka | ||
| Řízení směru | Hardwarová automatická kontrola | ||
| Ochrana | TVS dioda, přepěťová ochrana a ochrana proti ESD | ||
| Rezistor | Vestavěný rezervovaný 120R přizpůsobovací odpor, ve výchozím stavu NC, aktivuje se pomocí propojky | ||
| Ethernetové rozhraní | PoE Ethernet port, podporuje standard IEEE 802.3af (pouze u verze s PoE portem) | ||
| Digitální vstup | Vstupní kanály | 8 | |
| Vstupní napětí | 5V~36V | ||
| Typ vstupu | Pasivní vstup / aktivní vstup (typ NPN nebo PNP) | ||
| Typ izolace | Obousměrná optočlenová izolace | ||
| Relé | Jmenovité zatížení kontaktu | ≤10A 250V AC / 30V DC | |
| Kanály relé | 8 | ||
| Typ kontaktu | 1NO 1NC | ||
| Izolace | Optočlenová izolace | ||
| LED indikátory | RGB | RGB barevná LED, podporuje programovatelné ovládání barvy zobrazení | |
| PWR | Červená kontrolka napájení, svítí při připojení USB a detekci napětí | ||
| TXD | Zelená TX kontrolka, svítí při odesílání dat z portu RS485/CAN | ||
| RXD | Modrá RX kontrolka, svítí při odesílání dat zpět z portu zařízení | ||
| Napájení šroubovací svorkovnice | Rozsah napětí | 7~36V | |

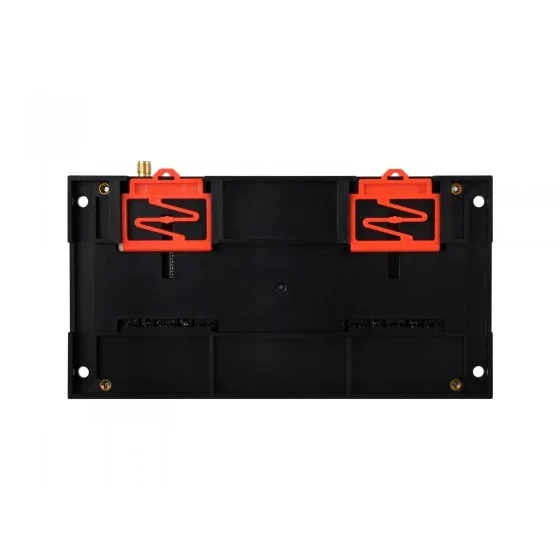

| Vzhled | Kryt | Ochranný kryt z ABS pro montáž na lištu | |
| Rozměry | 175 × 90 × 40 (mm) |
Seznam dílů
ESP32-S3-ETH-8DI-8RO-C
- ESP32-S3-ETH-8DI-8RO-C × 1
- 2,4G 4DB SMA anténa × 1
- Šroubovák × 1
ESP32-S3-POE-ETH-8DI-8RO-C
- ESP32-S3-POE-ETH-8DI-8RO-C × 1
- 2,4G 4DB SMA anténa × 1
- Šroubovák × 1
Postaveno na ESP32-S3, navrženo pro trh AIoT
Vybaven Xtensa 32bitovým LX7 d
