Popis
Waveshare Digital LTR390-UV Ultrafialový senzor je kompaktní digitální modul ultrafialového senzoru založený na LTR390-UV-01. Dokáže detekovat jak ultrafialové záření, tak okolní viditelné světlo a poskytuje přímý digitální výstup UV indexu a intenzity světla přes I2C rozhraní. Díky tomu je praktickou volbou pro environmentální monitoring, meteorologické přístroje, automatizaci reagující na světlo a kompaktní senzorové projekty.

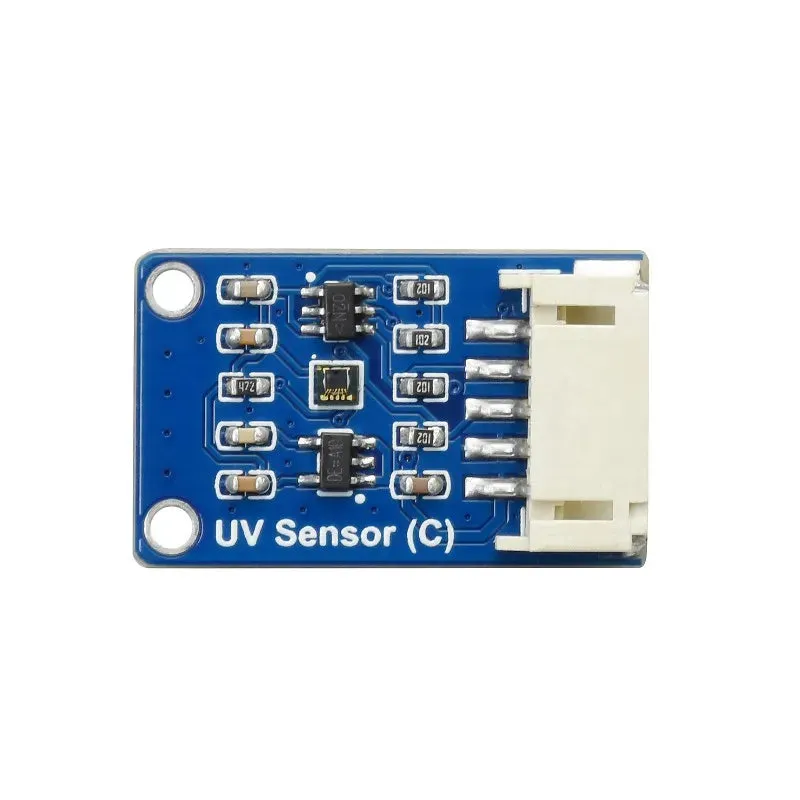

Modul integruje LTR390-UV-01 na malé desce 27 x 20 mm s vestavěným převodem úrovní, což umožňuje práci s 3,3V i 5V hostiteli. Díky vysoké citlivosti, rychlé odezvě, podpoře přerušení, programovatelným prahům a kompatibilitě s Raspberry Pi, Arduino a STM32 je tento digitální UV senzor snadno integrovatelný do vzdělávacích i vývojových projektů.
Funkce
- Používá LTR390-UV-01 pro snímání ultrafialového i viditelného světla.
- Přímý výstup UV indexu a intenzity okolního světla přes I2C.
- Vestavěný ADC pro přímé digitální měření a lepší odolnost proti šumu.
- Rychlá odezva a vysoká citlivost pro kompaktní aplikace environmentálního snímání.
- Výstup přerušení a podpora programovatelných prahů pro snímání založené na událostech.
- Vestavěný obvod pro převod úrovní kompatibilní s 3,3V a 5V systémy.
- Kompaktní rozměr 27 x 20 mm pro snadnou integraci do malých zařízení.
- Podpora Raspberry Pi, Arduino a STM32 s připravenými příklady.
Specifikace
| UV senzor (C) | |
|---|---|
| Značka | Waveshare |
| Model | UV senzor (C) |
| Hlavní senzor | LTR390-UV-01 |
| Spektrum odezvy | 280 až 430 nm |
| Naměřená data | UV index, intenzita ultrafialového záření, intenzita okolního viditelného světla |
| Komunikační rozhraní | I2C, adresa 0x53 |
| Provozní napětí | 3,3V / 5V |
| Vestavěné funkce | ADC, výstup přerušení, programovatelné prahy, převod úrovní |
| Rozměry | 27 x 20 mm |
| Velikost montážního otvoru | 2,0 mm |
| Podporované platformy | Raspberry Pi, Arduino, STM32 |
Aplikace
- Monitorování UV pro venkovní zařízení a meteorologické stanice.
- Měření okolního světla pro chytré osvětlení a automatizační projekty.
- Vzdělávací experimenty zahrnující měření ultrafialového a viditelného světla.
- Přenosná zařízení pro monitorování životního prostředí.
- Projekty senzorů pro Raspberry Pi a Arduino.
- Řídicí systémy citlivé na světlo s akcemi spouštěnými na základě prahové hodnoty.
Seznam produktů
- UV senzor (C) × 1
Jiný obsah

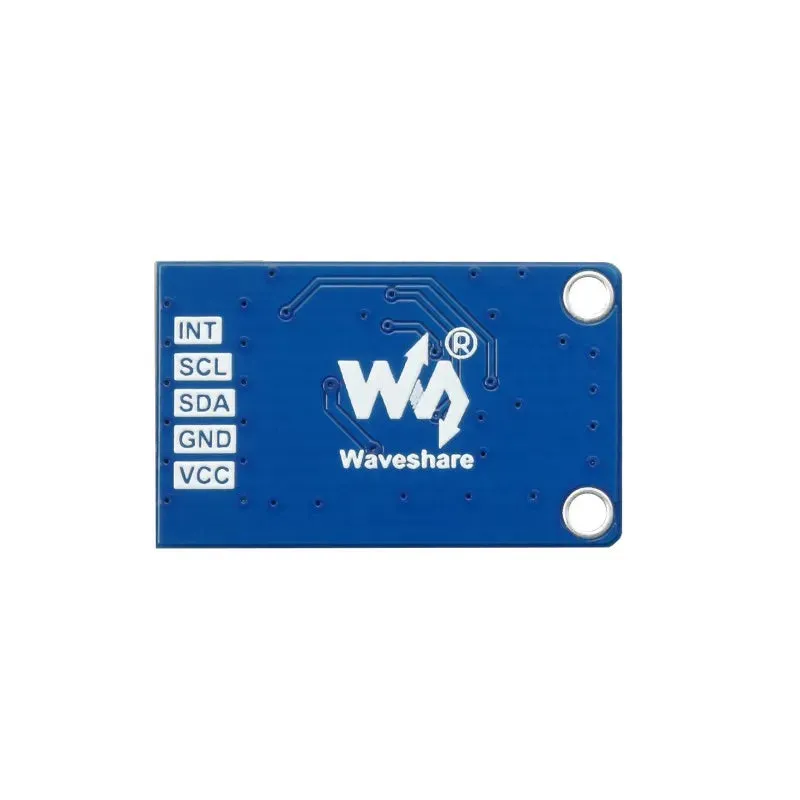

Definice pinů:
| VCC | Napájení 3,3V / 5V |
| GND | Zem |
| SDA | I2C datový pin |
| SCL | I2C hodinový pin |
| INT | GPIO vstup pro výstup pulzu přerušení |
Připojení k Raspberry Pi
Připojení k desce Arduino
Rozměry
Tento digitální UV senzor je zvláště užitečný v kompaktních zařízeních pro měření UV, protože kombinuje přímý digitální výstup, podporu spouštění na základě prahové hodnoty a širokou kompatibilitu s platformami v malém formátu. Vaše stránka také nabízí užitečné související čtení o Waveshare a Raspberry Pi.
Zdroje
- Waveshare Wiki
- Schéma
- Ukázkový kód
- Uživatelská příručka
- Datasheet LTR390-UV-01
- Dokumentace Raspberry Pi
- Průvodce Arduino
Často kladené otázky
1. Může tento senzor měřit jak UV, tak viditelné světlo?
Ano. LTR390-UV-01 podporuje jak měření ultrafialového záření, tak měření okolního viditelného světla, a modul může poskytovat hodnoty UV indexu a intenzity světla.
2. Jaké rozhraní tento UV senzor používá?
W
