Vývojová deska Seeed Studio EPaper pro Seeed Studio XIAO Minimální objednávka 10 ks.

📄✨ ePaper breakout deska pro SeeedStudio XIAO

🔧 Navrženo speciálně pro desky řady SeeedStudio XIAO, tato breakout deska vám umožní bezproblémově ovládat ePaper displeje 🖥️. 🔌 Dodává se s 8pinovým 2,54mm headerem pro další připojení mikrokontroléru 🤝. ⚡ S plug-and-play podporou funguje hladce s širokou škálou ePaper displejů 📚.

Vlastnost

📄✨ Rozšíření ePaper displeje pro Seeed Studio XIAO

🔌 24pinový FPC konektor → Umožňuje vám bezproblémově ovládat ePaper displeje 🖥️

🔧 Extra 8pinový 2,54mm header → Flexibilní připojení k mikrokontrolérům jako Arduino UNO nebo Raspberry Pi 🤝

⚡ Plug & Play → Všechny piny jsou vyvedeny, není potřeba pájení 🙌

Průvodce výběrem ePaper

Produkt	Název	Rozlišení	Barva displeje	Částečná obnova
	1,54″ monochromatický ePaper displej	200×200		√
	2,13″ monochromatický papír	122×250		√
	2,13″ čtyřbarevný papír	122×250
	2,13″ flexibilní monochromatický papír	212×104		√
	2,9″ monochromatický papír	296×128		√
	2,9″ čtyřbarevný papír	128×296
	4,2″ monochromatický papír	400×300		√
	5,83″ monochromatický papír	648×480		√
	5,65″ sedmibarevný ePaper	600×448
	7,5″ monochromatický papír	800×480		√

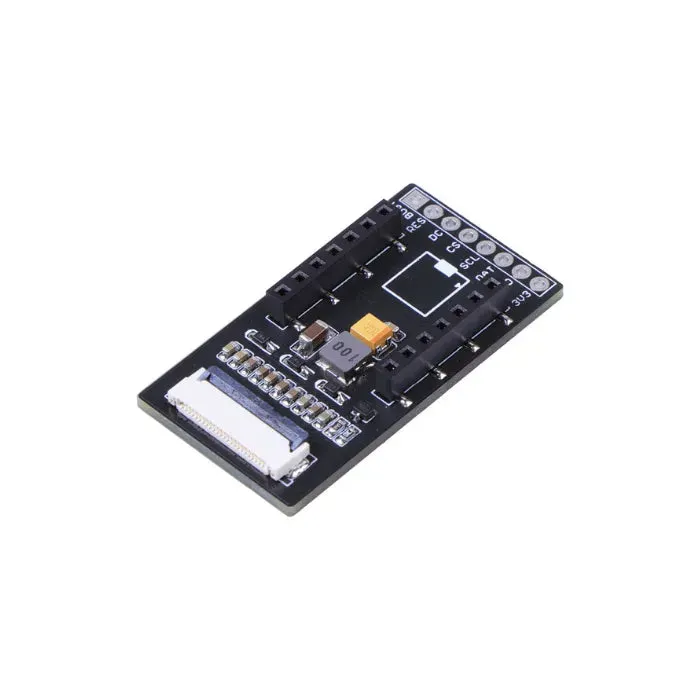

Přehled hardwaru

• 24pinový FPC konektor: Pro 2,13palcový ePaper.
• XIAO zásuvka: Pro připojení vývojové desky Seeed Studio XIAO.
• IO rozbočovač: Pro připojení dalších řadičů, jako Arduino UNO nebo Raspberry Pi.

• Definice pinů

ePaper	XIAO
RST	D0
Uhlíková ocel	H1
DC	D3
ZANEPRÁZDNĚN	D5
SCK	D8
MOSI	D10

Použití

• Digitální značení: Použijte vývojovou desku ePaper k vytvoření dynamických a energeticky úsporných digitálních cedulí.
• E-čtečky: Sestavte si vlastní přizpůsobený e-čtečku s funkcemi na míru vašim potřebám.
• Ovládací panely chytré domácnosti: Integrujte desku do systému chytré domácnosti pro elegantní a moderní ovládací panel.
• Maloobchodní cenovky: Vytvořte elektronické cenovky pro efektivnější a ekologičtější maloobchodní zážitek.
• Vzdělávací nástroje: Vyvíjejte interaktivní vzdělávací materiály, které lze snadno aktualizovat a jsou energeticky úsporné.

Seznam součástek

Vývojová deska ePaper

x1
