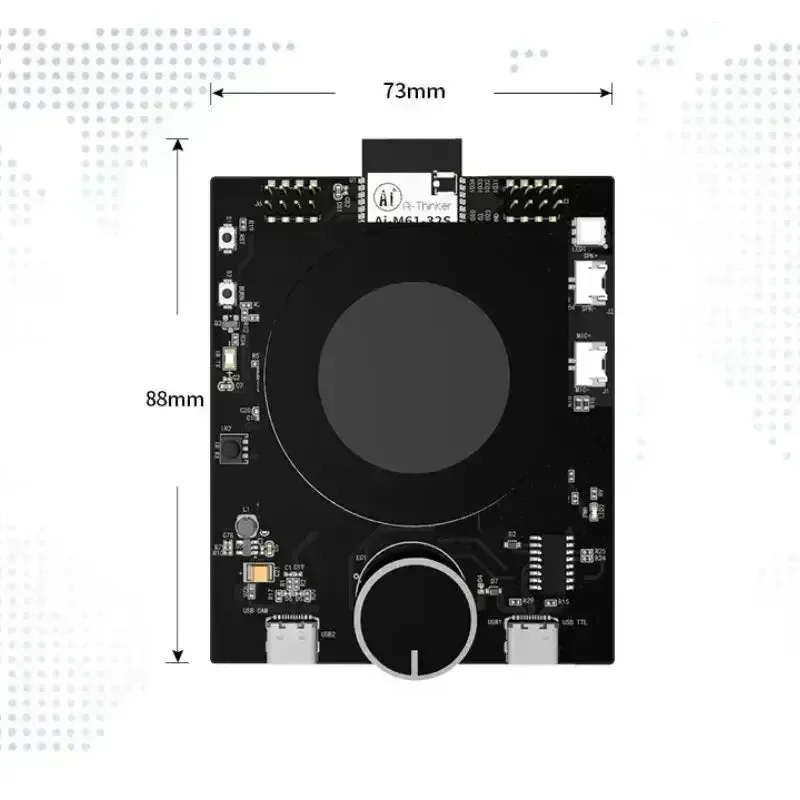

Ai-Thinker AiPi-Knob je vývojová deska s rotačním enkodérem a displejem postavená na platformě Ai-M61-32S. Podle oficiální dokumentace Ai-Thinker tato vývojová deska s otočným ovladačem a displejem Ai-Thinker integruje 1,28palcový kulatý displej, ovládání rotačním enkodérem, RGB osvětlení, vestavěný zvuk, infračervený vysílač a přijímač, piny pro stahování a vystavené USB připojení pro bohatší interaktivní vestavěné projekty.
AiPi-Knob je dodáván s továrním demo firmwarem a je určen pro chytré ovládací panely, prototypy uživatelských rozhraní, vestavěné zobrazovací projekty, rozhraní pro chytrou domácnost a vývoj HMI Ai-Thinker. Oficiální dema zahrnují rozhraní ve stylu domácích spotřebičů, jako je ovládání pračky, ovládání RGB osvětlení, ovládání televize a klimatizace, což činí tuto vývojovou desku Ai-Thinker ideální pro produkty zaměřené na displej.
Funkce
- Design založený na Ai-M61-32S pro připojené zobrazovací a ovládací projekty.
- 1,28palcový kulatý displej s interakcí pomocí rotačního enkodéru.

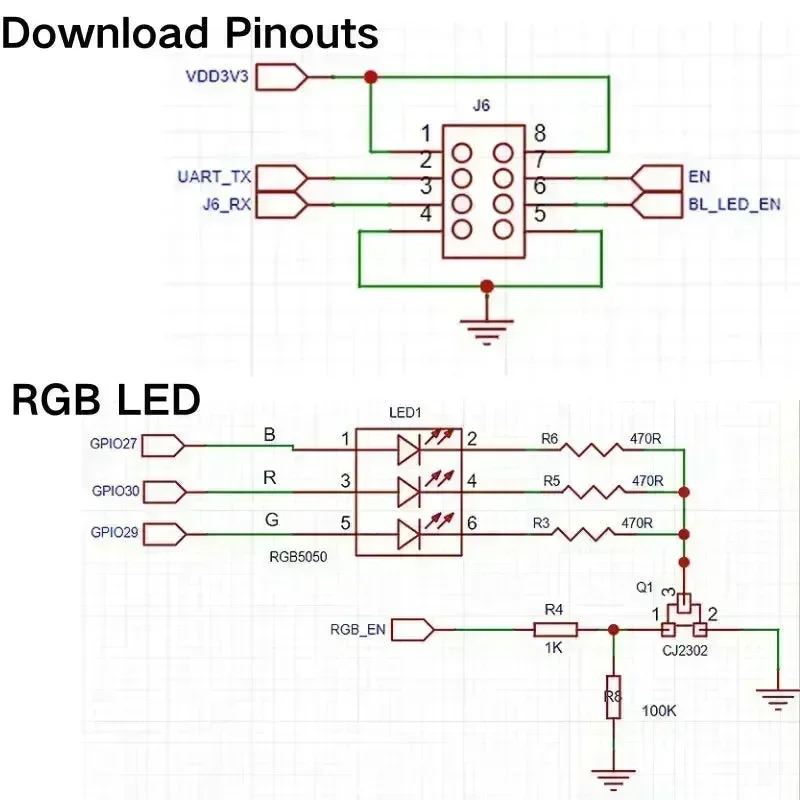

- RGB osvětlení, vestavěný zvuk a infračervený vysílač a přijímač.
- Vystavené USB, piny pro stahování a rozšíření IO pro vestavěný vývoj.
- Tovární firmware obsahuje několik interaktivních demo rozhraní.
- Vhodné pro chytré uživatelské rozhraní Ai-Thinker, terminály pro ovládání displeje a vestavěná rozhraní člověk-stroj.
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | Ai-Thinker AiPi-Knob |
| Jádrová platforma | Ai-M61-32S |
| Displej | 1,28palcový kulatý displej |
| Způsob ovládání | Rotační enkodér |
| Integrované funkce | RGB osvětlení, vestavěný zvuk, infračervený vysílač, infračervený přijímač |
| Rozhraní | Piny pro stahování, IO konektory, sériové stahování USB, vystavené USB |
| Typické zaměření | Interaktivní uživatelské rozhraní, chytré ovládání, vestavěný vývoj zaměřený na displej |
Využití
- Chytré ovládací panely domácnosti a prototypy rozhraní ve stylu domácích spotřebičů.
- Projekty uživatelského rozhraní s rotačním enkodérem s interakcí na kulatém displeji.
- Vestavěné HMI terminály, multimediální ovladače a ovládací panely.
- Vývoj displejů Ai-Thinker pro vlastní hardwarová rozhraní.
Další obsah
AiPi-Knob je obzvláště užitečný, pokud váš produktový koncept závisí na vizuálním ovládacím povrchu spíše než na obyčejné vývojové desce. Pro uživatele Ai-Thinker, kteří vytvářejí interaktivní chytrý hardware, kombinace displeje, enkodéru, zvuku, RGB a infračervené podpory výrazně usnadňuje prototypování.
Zdrojové materiály
Oficiální dokumentace AiPi-Knob
Uživatelská příručka AiPi-Knob
Výukové materiály série AiPi
Zdrojový kód AiPi-Knob
Projekt otevřeného hardwaru AiPi-Knob
Často kladené otázky
Na co se AiPi-Knob používá?
Slouží pro interaktivní zobrazovací projekty Ai-Thinker, rozhraní ovládání rotačním enkodérem, chytré domácí panely a prototypování vestavěných HMI.
Zahrnuje AiPi-Knob displej a ovládání vstupu na jedné desce?
Ano. Deska kombinuje 1,28palcový kulatý displej s rotačním enkodérem a dalšími multimediálními funkcemi.
Proč zvolit tuto vývojovou desku Ai-Thinker s otočným ovladačem?
Snižuje dobu vývoje produktů, které potřebují kompaktní vizuální uživatelské rozhraní, díky integraci displeje, enkodéru, zvuku, RGB, infračerveného přenosu a USB.
