TC118S Duální řadič motoru | Modul spouštěný nízkou úrovní Minimální objednávka 10 ks.

Modul dvojitého ovladače motorů TC118S – Řízení spouštěčem s nízkou úrovní pro stejnosměrné motory a malou robotiku

Varianta HS-F09C je možnost dvojitého spouštěče s nízkou úrovní na stránce produktu dvojitého ovladače motorů L9110S. Je navržena pro jednoduché dvoukanálové řízení stejnosměrných motorů, malé robotické platformy, ovladače ventilátorů, vibrační motory a STEM experimenty, kde mikrokontrolér potřebuje přepínat směr nebo rychlost motoru bez přímého řízení motoru.

Aktuální stránka produktu obsahuje jak možnost s vysokou úrovní L9110S, tak tuto možnost spouštěče s nízkou úrovní TC118S, proto před zapojením ověřte vybranou variantu. HS-F09C je zvláště užitečný, pokud vaše logika řadiče nebo projektový obvod očekává aktivní nízké řízení. Lze jej kombinovat s ELAB Nano V3, UNO R3 Prototype Expansion Board a vizuálními indikátory jako RGB Full Color LED Module.

Ovladače motorů musí být zapojeny s pečlivou pozorností k napájení motoru, polaritě logických vstupů, společné zemi a odběru proudu. Začněte s nezatíženými motory na stole, poté ověřte nárůst teploty a špičkový proud před instalací modulu do robotického šasi.

Technické specifikace

Parametr	Hodnota
SKU	HS-F09C
Varianta	Dvojitý spouštěč s nízkou úrovní (TC118S)
Typ produktu	Dvojitý modul ovladače stejnosměrných motorů
Kanály	2 motorové kanály
Logika spouštění	Spouštěč s nízkou úrovní pro variantu HS-F09C
Typické napájení motoru	Řiďte se označením modulu a požadavky na napětí motoru
Ovládání	Řízení směru přes GPIO a řízení rychlosti PWM tam, kde je podporováno
Aplikace	Malí roboti, ventilátory, čerpadla, vibrační motory, STEM vozidla
Důležité zapojení	Společná zem mezi napájením motoru a mikrokontrolérem.
Poznámka k ochraně	Udržujte proud motoru v mezích modulu a integrovaného obvodu.

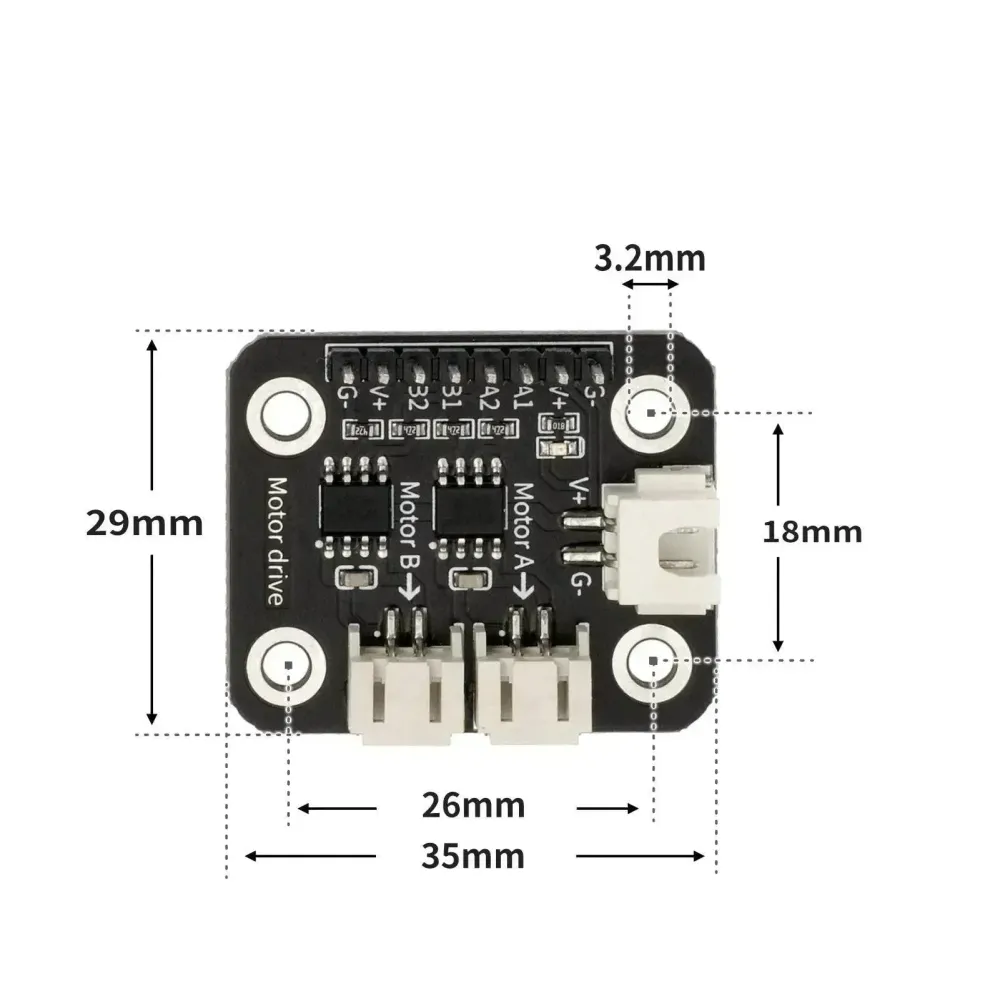

Rozložení desky a průvodce popisky

• Výstup motoru A – Připojte k jedné vinutí stejnosměrného motoru.
• Výstup motoru B – Připojte ke druhému stejnosměrnému motoru nebo druhému kanálu výstupu.
• VCC / VM – Napájení motoru; odpovídejte požadavkům na napětí motoru.
• GND – Sdílená zem pro napájení motoru a logiku řadiče.
• Vstupní piny – Řídicí vstupy s nízkou úrovní pro ovládání směru a povolení.
• PWM vstup – Použijte výstup řadiče s podporou PWM pro řízení rychlosti při správném zapojení.
• Upozornění na variantu – HS-F09C není varianta s vysokou úrovní spouště; softwarová logika může vyžadovat inverzi.
• Teplotní upozornění – Přestaňte testovat, pokud se ovladač při zatížení zahřeje.

Scénáře použití

1. Test směru jednoho motoru Arduino

Přepínejte motor vpřed a vzad pomocí dvou řídicích vstupů.

const int in1 = 5; const int in2 = 6; void setup() { pinMode(in1, OUTPUT); pinMode(in2, OUTPUT); } void loop() { digitalWrite(in1, LOW); digitalWrite(in2, HIGH); delay(1000); digitalWrite(in1, HIGH); digitalWrite(in2, LOW); delay(1000); }

2. PWM řízení rychlosti

Postupně zvyšujte rychlost motoru pomocí PWM při zachování směru.

const int pwmPin = 5; const int dirPin = 6; void setup() { pinMode(pwmPin, OUTPUT); pinMode(dirPin, OUTPUT); digitalWrite(dirPin, LOW); } void loop() { for (int speed = 0; speed <= 255; speed++) { analogWrite(pwmPin, speed); delay(10); } }

3. Pohon dvoukolového robota

Ovládejte levý a pravý motor pro jednoduchou robotickou platformu.

const int leftA = 3; const int leftB = 4; const int rightA = 5; const int rightB = 6; void setup() { pinMode(leftA, OUTPUT); pinMode(leftB, OUTPUT); pinMode(rightA, OUTPUT); pinMode(rightB, OUTPUT); } void loop() { digitalWrite(leftA, LOW); digitalWrite(leftB, HIGH); digitalWrite(rightA, LOW); digitalWrite(rightB, HIGH); delay(1500); }

4. Ovladač ventilátoru ESP32

Použijte PWM výstup ESP32 k řízení malého stejnosměrného ventilátoru přes ovladač.

const int fanPin = 18; void setup() { ledcAttach(fanPin, 20000, 8); } void loop() { ledcWrite(fanPin, 180); delay(5000); ledcWrite(fanPin, 0); delay(5000); }

Obsah balení

• 1 x TC118S modul s dvojitým ovladačem motoru s nízkou úrovní spouště

Často kladené otázky

Q: Co je HS-F09C?
A: Na této stránce produktu je varianta Dual Low-Level Trigger (TC118S).

Q: Může řídit dva motory?
A: Ano, je to modul s dvojitým ovladačem motoru.

Q: Proč se moje logika zdá být invertovaná?
A: HS-F09C
