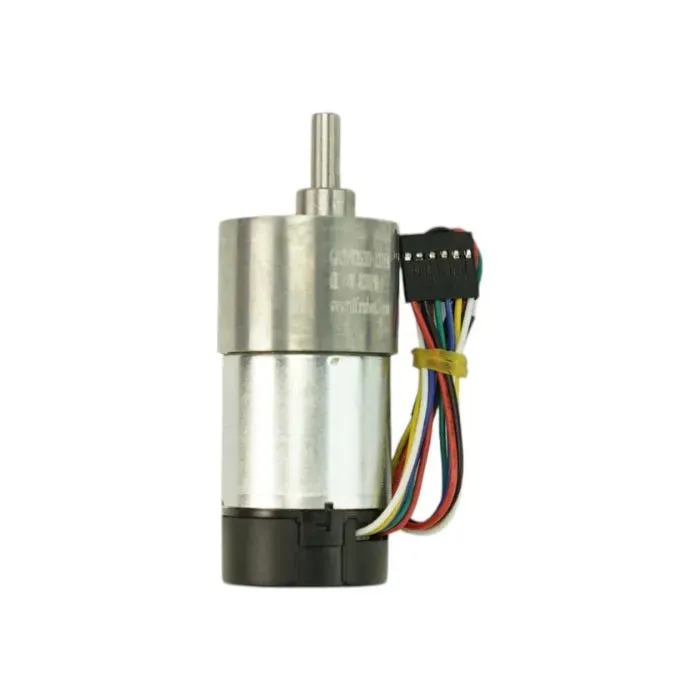

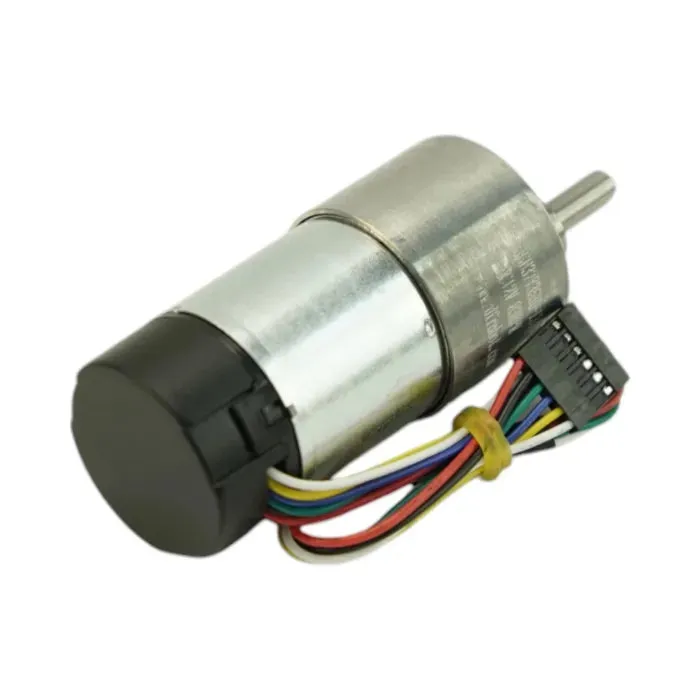

⚙️ GB37Y3530-12V-83R Převodový motor s enkodérem
GB37Y3530-12V-83R je výkonný 12V kovový převodový motor s převodovým poměrem 131:1 a integrovaným kvadraturním enkodérem. Je ideální pro mobilní robotiku 🤖, automatizované systémy ⚙️ a DIY stroje 🛠️. Motor poskytuje zastavovací moment 45 Kg·cm a volnoběžné otáčky 83 RPM, což zajišťuje vysoký točivý moment a přesnou kontrolu v kompaktním provedení.
S rozlišením enkodéru 16 CPR (hřídel motoru) a 2096 CPR (výstupní hřídel převodovky) umožňuje přesnou zpětnou vazbu pro řídicí systémy pohybu. Výstupní hřídel ve tvaru D o průměru 6 mm, předzávitované montážní otvory a kompaktní hmotnost 205 g usnadňují a zajišťují spolehlivou instalaci.
🌟 Vlastnosti
- ⚙️ Vysoký převodový poměr: 131:1 pro silný točivý moment

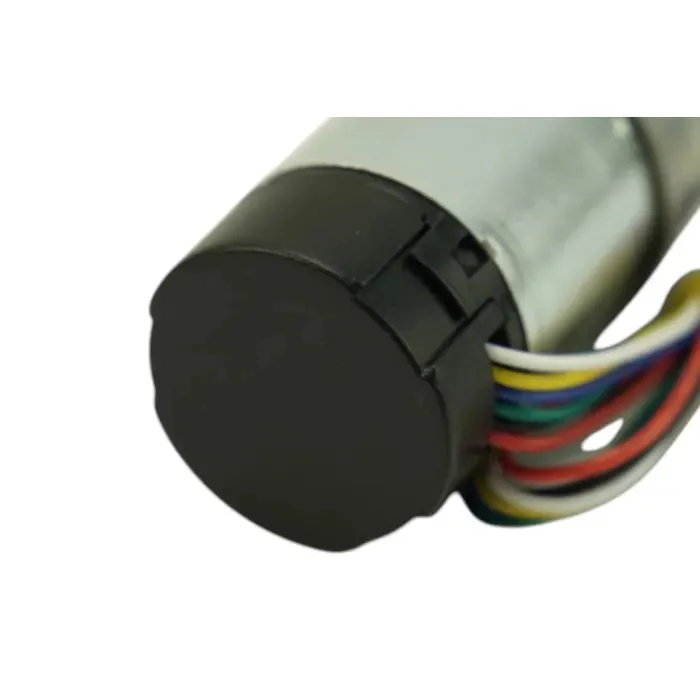

- 📡 Integrovaný kvadraturní Hallův enkodér s přesným rozlišením
- 🔋 Provozní napětí 12V s nízkým startovacím napětím 1V
- 💪 Zastavovací moment až 45 Kg·cm
- 🧱 Kompaktní a pevné kovové pouzdro převodovky
- 🤖 Ideální pro mobilní roboty, pohon kol, klouby ramen a mechatronické projekty
📊 Technické údaje
- ⚙️ Převodový poměr: 131:1
- ⚡ Volnoběžné otáčky: 83 ±10 % RPM
- 🔋 Volnoběžný proud: 350 mA
- 🔌 Startovací napětí: 1,0 V
- 💪 Zastavovací moment: 45 Kg·cm
- ⚡ Zastavovací proud: 7 A
- 🛡️ Izolační odpor: 20 MΩ
- 🔋 Provozní napětí enkodéru: 5 V
- 📡 Typ enkodéru: Hallův efekt
- 🎯 Rozlišení enkodéru: 16 CPR (hřídel motoru), 2096 CPR (hřídel převodovky)
- ⚖️ Hmotnost: 205 g
- ⚠️ Upozornění při montáži: Nezavrtávejte šrouby do montážních otvorů více než 3 mm, aby nedošlo k poškození převodů
📐 Schéma enkodéru
Schéma pro UNO
Interrupt port s různými deskami
⚠️ Poznámka: Použijte attachInterrupt()
📦 Obsah balení
- 1× GB37Y3530-12V-83R Převodový motor s enkodérem
📖 Odkazy
Rozměry
Instrukce k enkodéru
