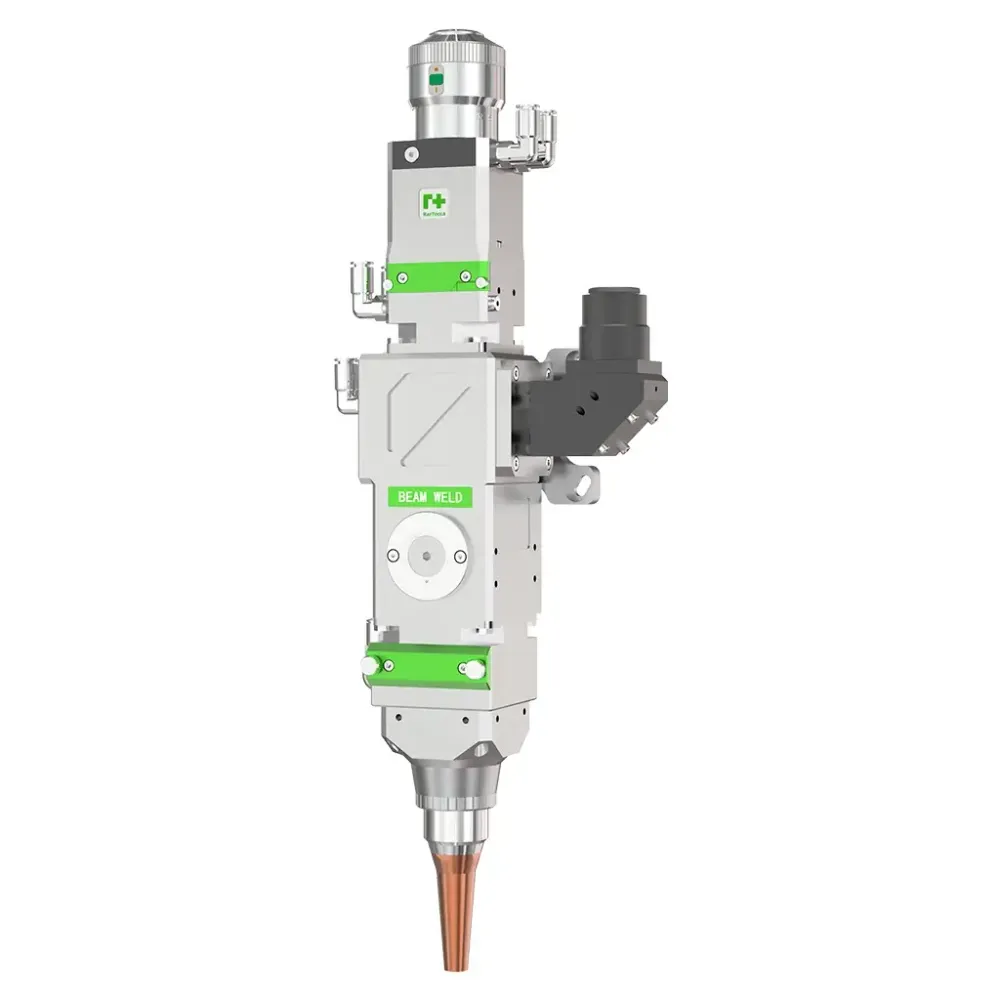

Tyto dva produkty jsou klíčové komponenty pro vysokovýkonné laserové svařování. Jejich hlavní funkcí je kolimace, zaostření a přenos laserového paprsku generovaného laserem, který nakonec vytváří vysoce energeticky hustý bod působící na obrobek, čímž dosahuje přesného a efektivního laserového svařování.
Speciální poznámka: Vzhledem k mnoha atributům tohoto produktu nelze popsat všechny možnosti. Pokud potřebujete jiné atributy, například typ rozhraní QBH (90°R-QBH, 90°L-QBH) nebo způsob bočního foukání, prosím kontaktujte nás.
Technické parametry
|
Model |
Šířka pásma03K |
BW06K |
|
Vlnová délka laseru |
1064nm |
|
|
Výkon laseru |
≤3kW |
≤6kW |
|
Vláknové rozhraní |
QBH (standardní), QD volitelně |
|
|
Průměr clony |
25mm |
34mm |
|
Zaostřovací vzdálenost |
100mm/125mm/150mm |
|
|
Rozsah zaostření |
150mm/200mm/250mm/300mm |
|
|
Specifikace ochranné čočky |
Φ27,9mm*4,1mm |
Φ37mm*5mm |
|
Vizuální čočka |
Standardní rozhraní C/CS |
|
|
Rozhraní vodního chlazení |
Žádný |
Φ6mm |
|
Plynové rozhraní |
Φ8mm |
|
|
Rozměry |
323,3*140,4mm (typ F100 přímý 0°) |
323.3*160mm (typ F100 přímý 0°) |
|
Hmotnost |
~3kg |
|
|
Rozšiřitelné funkce |
Žádný |
Čočka modul monitorování teploty |
Funkce
- Modulární zásuvkový design: Ochranné čočky pro kolimaci i zaostření využívají konstrukci ve stylu zásuvky, což umožňuje rychlou výměnu čoček bez demontáže hlavní jednotky a usnadňuje údržbu.
- Flexibilní optická konfigurace: Podporuje různé kombinace kolimace (100-150 mm) a zaostřovací ohniskové vzdálenosti (150-300 mm) pro flexibilní přizpůsobení různým požadavkům svařovacích procesů.
- Standardní rozhraní QBH: Standardní QBH optické vlákno (volitelné QD a další možnosti), kompatibilní s hlavními vláknovými lasery, což zjednodušuje integraci.
- Integrované vizuální monitorování: Standardní rozhraní C/CS podporuje instalaci CCD kamery pro sledování svařování v reálném čase a přesné polohování.
- Standardizované montážní rozhraní: Používá standardní plynovou cestu 0,8 mm a montážní otvor s M6 závitem, což umožňuje rychlou integraci do robotických ramen nebo pracovních stolů.
- Přísný ochranný design: Podporuje vícevrsvé těsnění pro zajištění čistoty optické dutiny a prodloužení životnosti čočky.

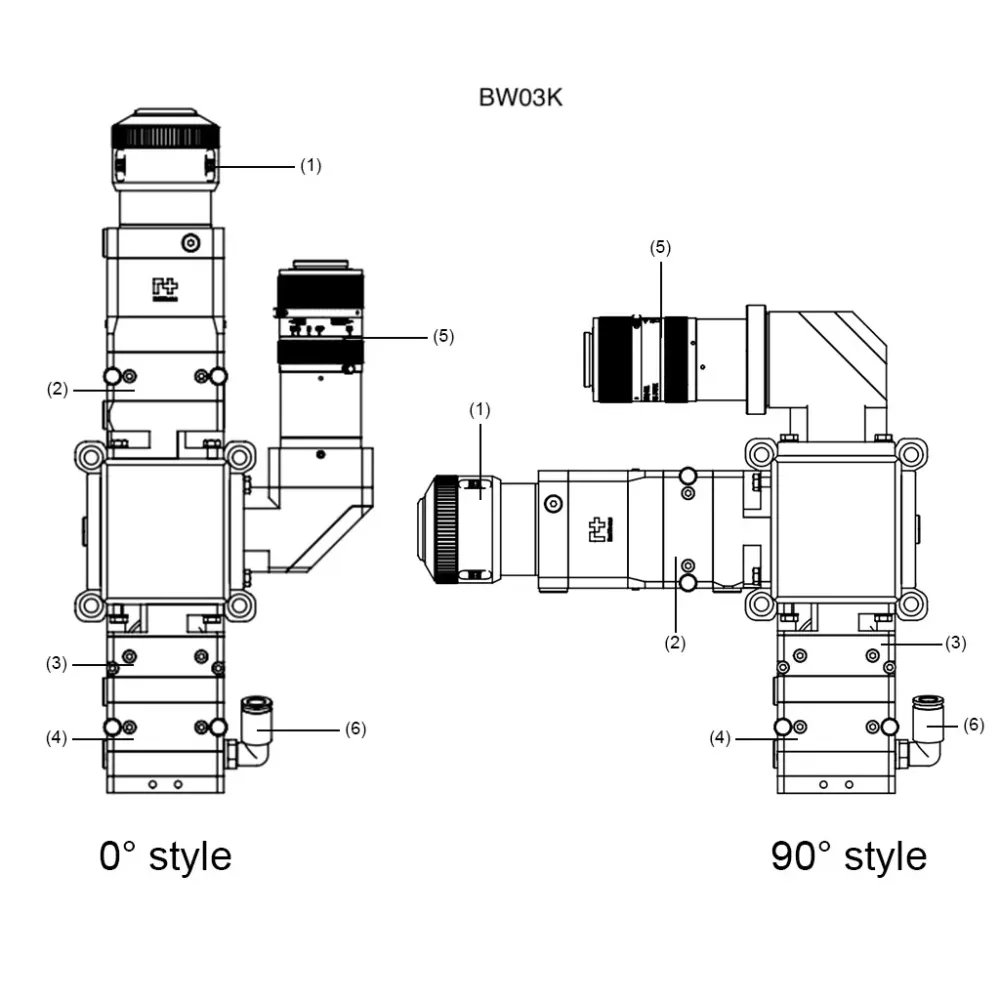

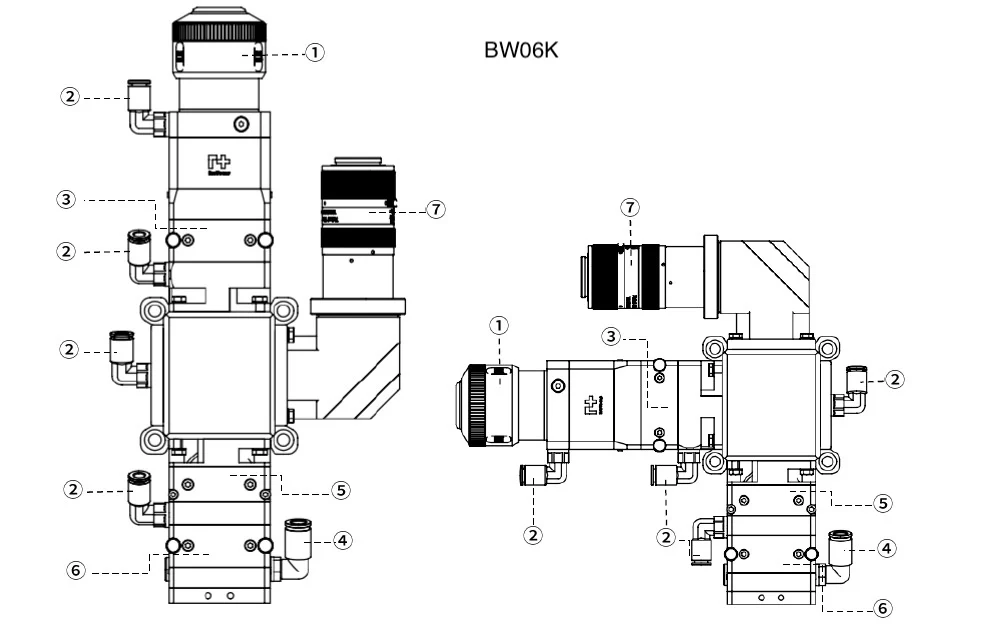

Schéma vzhledu produktu
| 1 | Vláknové rozhraní |
| 2 | Držák horního krycího skla |
| 3 | Držák zaostřovací čočky |
| 4 | Držák spodního krycího skla |
| 5 | CCD |
| 6 | Rozhraní pomocného plynu |
| 1 | Vláknové rozhraní |
| 2 | Rozhraní vodního chlazení |
| 3 | Držák horního krycího skla |
| 4 | Rozhraní pomocného plynu |
| 5 | Držák zaostřovací čočky |
| 6 | Držák spodního krycího skla |
| 7 | CCD |
