BF06K je vysoce výkonná 6KW kmitající laserová svařovací hlava navržená tak, aby vyhověla požadavkům na vysoce přesné a vysoce efektivní svařování. Díky pokročilé technologii a spolehlivému výkonu je vhodná pro různé průmyslové svařovací aplikace.
Speciální poznámka: Pokud potřebujete STEP modelové výkresy, můžete kliknout zde.

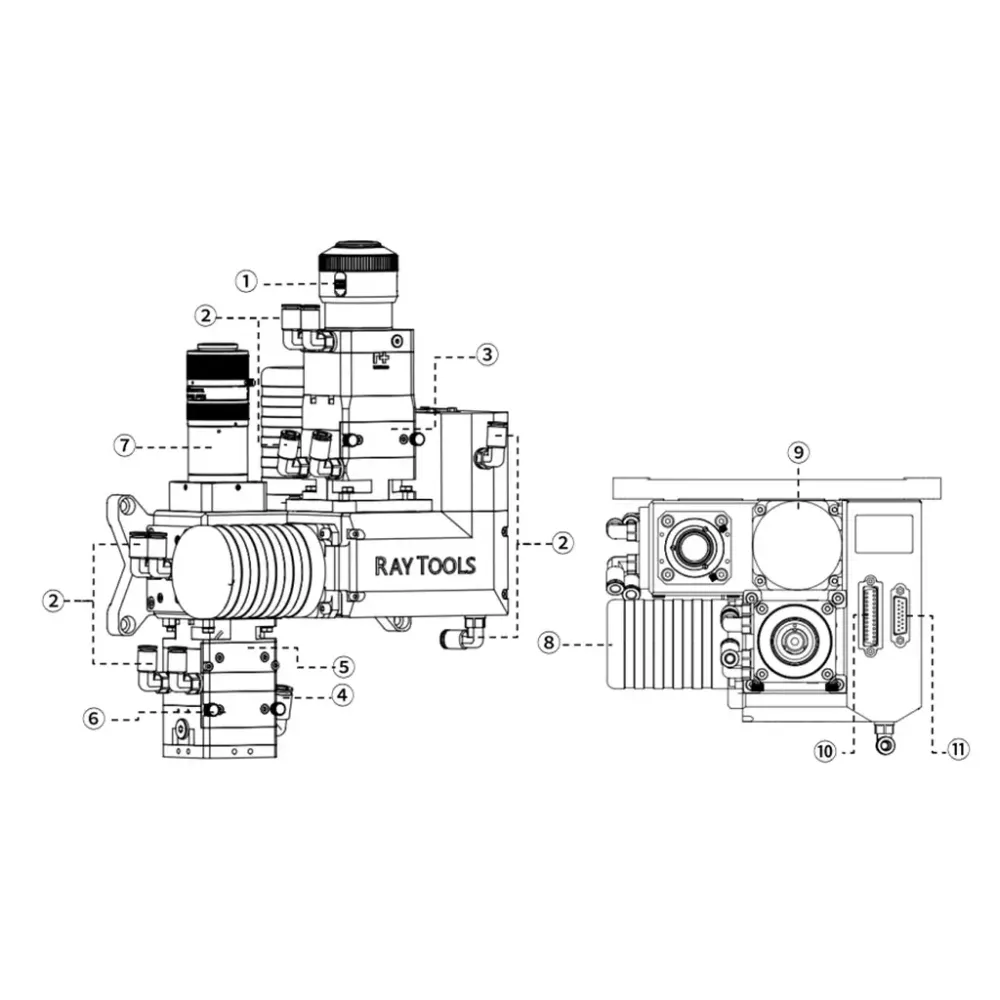

Produkt Schéma vzhledu
| ① | Rozhraní optického vlákna |
| ② | Rozhraní chladicí vody |
| ③ | Zásuvka ochranného zrcadla kolimace |
| ④ | Rozhraní ochranného plynu |
| ⑤ | Zásuvka čočky zaostření |
| ⑥ | Zásuvka ochranného zrcadla zaostření |
| ⑦ | Vizuální čočka |
| ⑧ | Motorový modul osy X |
| ⑨ | Motorový modul osy Y |
| ⑩ | DB25 rozhraní signálu motoru |
| ⑪ | DB15 výstup alarmu |
Technické parametry
| Model | BF06K |
| Vlnová délka laseru | 1064nm |
| Výkon laseru | ≤6KW |
| Rozhraní optického vlákna | QBH (standard), QD a další volitelné |
| Průměr clony | 30 mm |
| Ohnisková vzdálenost kolimace | 100mm/125mm/150mm |
| Ohnisková vzdálenost zaostření | 200mm/250mm/300mm/400mm |
| Specifikace ochranné čočky | Ø37mm*5mm |
| Vizuální čočka | Standardní rozhraní C/CS |
| Rozhraní vodního chlazení | Ø6mm |
| Plynové rozhraní | Ø8mm |
| Rozměry | 323,3*160mm (Kolimace F100) |
| Hmotnost | ~6,6kg |
| Vstup napájení | ±15V 150W |
| Rozšiřitelná funkce | Modul monitorování teploty čočky |
