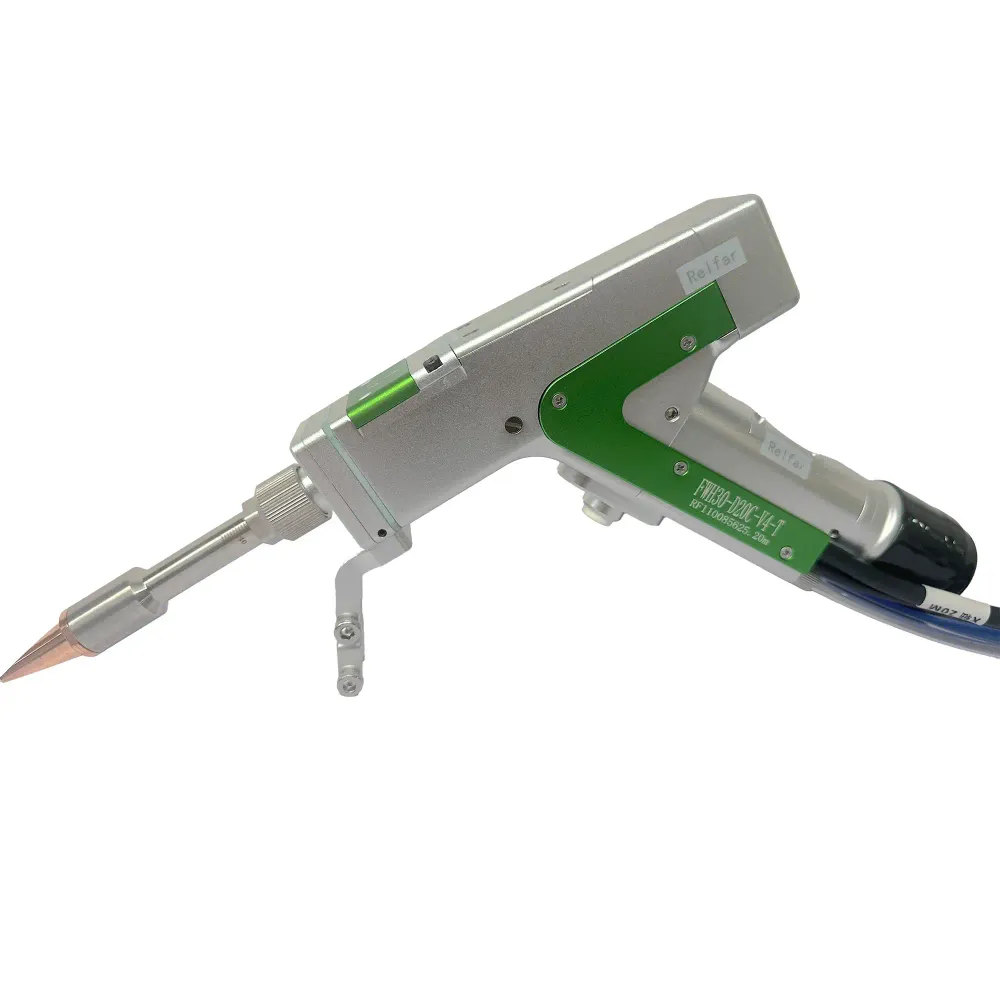

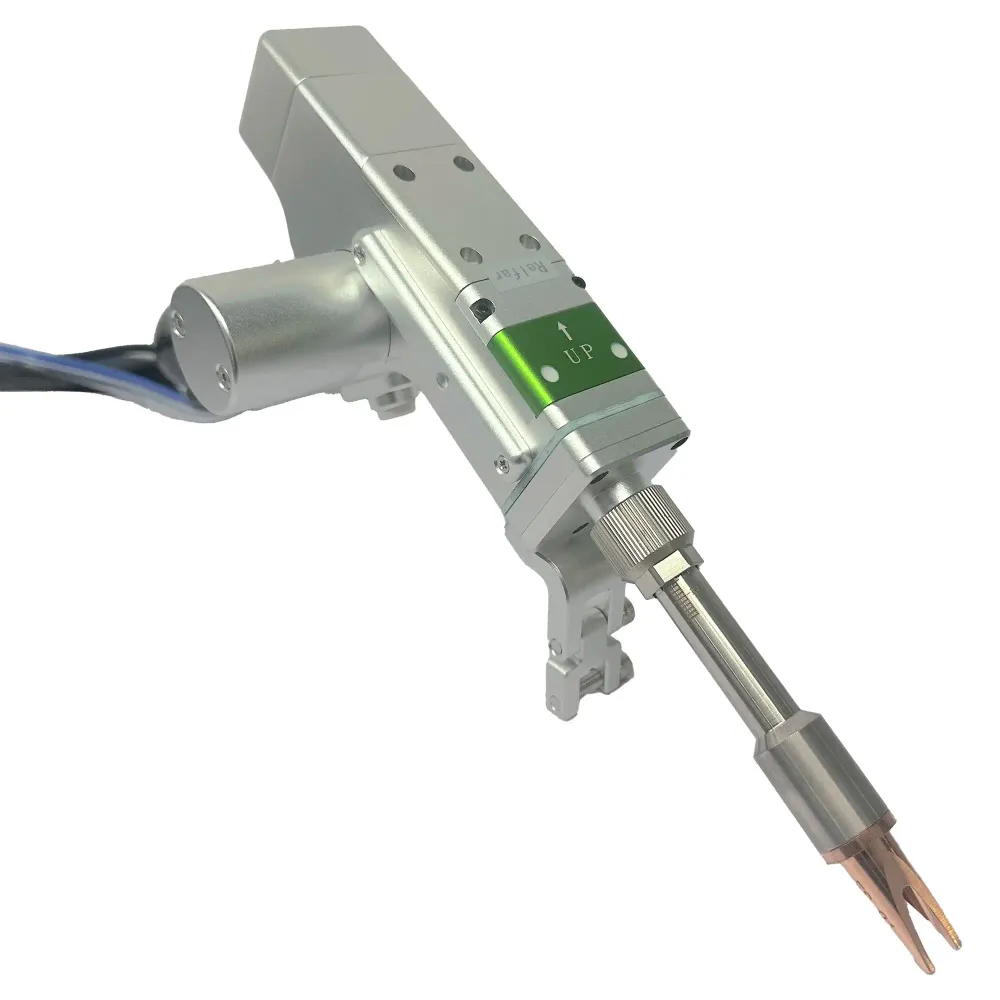

FWH30-D20C je inteligentní ruční svařovací systém, který integruje laserové svařování a čištění svarových švů. Podporuje více režimů oscilace a je vhodný pro přesné svařování a povrchovou úpravu různých kovových materiálů.
Pro laserové systémy s výkonem 2000W nebo 3000W se doporučuje systém dvojího podávání drátu.
Představení produktu
- Funkční aplikace zahrnují svařování, řezání, čištění a čištění svarových švů.
- Inteligentní ochranný systém, mobilní aplikace a PC monitorování poskytují zpětnou vazbu o pracovním stavu v reálném čase.
- Optické komponenty s vysokým prahem zajišťují vynikající výsledky svařování.
- Vícenásobné bezpečnostní zámky poskytují vysoký bezpečnostní výkon.
- Celotělový vodou chlazený design zajišťuje dlouhodobou stabilitu.
- Ergonomický design poskytuje pohodlný úchop a snadnou manipulaci.
- Scénáře použití: Průmysl plechů, průmysl hardwaru.
Parametry produktu
| Model | FWH20-D20C |
| Vláknové rozhraní | QBH |
| Rozsah vlnové délky | 1070±20nm |
| Jmenovitý výkon | ≤3000W |
| Ohnisková vzdálenost kolimace | 40mm |
| Ohnisková vzdálenost zaostření | 200mm |
| Rozsah nastavení velikosti bodu | 0-8mm |
| Pomocný tlak | ≥0,1~1Mpa |
| Efektivní průhledná apertura | 10mm |
| Hmotnost | 0,9Kg |
| Typ kyvný |

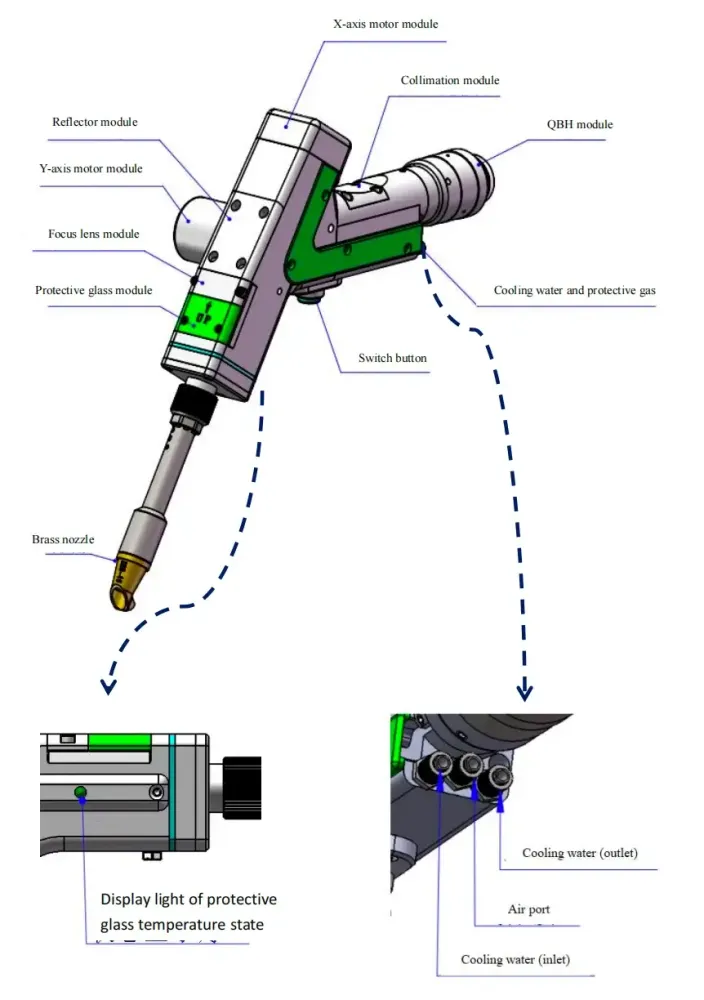

Struktura produktu
Následující video ukazuje reálnou aplikaci zákazníka s čisticí hlavou FWH30-D20C. Video níže můžete sledovat, abyste se dozvěděli více o tom, jak tento produkt provádí svařovací úkoly.
Instalace a připojení
- Potrubí a připojení optického vlákna: Poskytuje standardní 6mm rozhraní pro vodu a vzduch spolu s ilustrovanými pokyny pro instalaci konektoru QBH optického vlákna.
- Integrace elektrického systému: Hlavní deska poskytuje jasně označené rozhraní pro různé komponenty, včetně napájení, laseru, podavače drátu, senzorů a bezpečnostních signálů.
- Instalace bezpečnostního zámku: Bezpečnostní klip (Injector) a signál kontaktu trysky (Interlock) musí být připojeny.
- Modulární instalace komponent: Konstrukce produktu umožňuje výměnu komponent, jako je čisticí modul a zaostřovací modul.
- Mobilní bezdrátové připojení: Podporuje připojení k mobilní aplikaci přes AP režim (přímé připojení k hotspotu zařízení) nebo STA režim (přes internet).
Provoz a ovládání
- Nastavení parametrů na dotykové obrazovce: 7palcová HMI dotyková obrazovka poskytuje intuitivní hlavní rozhraní pro nastavení výkonu laseru, frekvence, parametrů oscilace a rychlosti podávání drátu.
- Ovládání oscilace v několika režimech: Nabízí několik přednastavených trajektorií oscilace s nastavitelnou frekvencí a délkou.
- Inteligentní správa knihovny procesů: Systém podporuje ukládání a vyvolávání parametrů procesu.
- Řízení a nastavení podávání drátu: Podporuje samostatné nastavení rychlosti podávání drátu, zpoždění, zatažení drátu a parametrů kompenzace drátu.
- Více bezpečnostních a monitorovacích funkcí: Zahrnuje integrované ochranné funkce jako monitorování teploty čočky, laserový alarm, alarm chladiče a alarm nízkého napětí plynu.
- Režim zpracování lze přepnout jediným kliknutím: Můžete přepínat mezi svařovacím režimem a režimy čištění s různými ohniskovými vzdálenostmi přes stránku systémových parametrů.
Můžete kliknout zde pro získání anglické verze návodu k produktu.
Seznam balení 1
| Název | Množství |
| Inteligentní ruční svařovací hlava s dvojitou osou | 1 |
| Sestava zemnící svorky | 1 |
| Spínaný zdroj 24V | 1 |
| Spínaný zdroj ±15V | 1 |
| 7palcový displej | 1 |
| Kabel pro připojení displeje | 1 |
| Přenosný laserový svařovací systém V2 | 1 |
| Bluetooth anténa | 1 |
| Sada prémiových trysek pro podávání drátu | 1 |
| Sestava zaostřování čištění F1000 (včetně čočky) | 1 |
| Sestava ochranného krytu pro čištění | 1 |
| Tryska – čištění svarového švu | 1 |
Seznam balení 2
| Název | Množství | |
| Dvojitý podavač drátu | 1 | |
| Kolo podavače drátu V2.0 | 1 | |
Sestava dvojité p
