Relfar Inteligentní Ruční Laserová Svařovací Hlava s Dvouosým Pohybem FWH30-D10C | Jednodrátový Podavač 4 v 1

FWH30-D10C-V4-T je inteligentní dvouosá ruční laserová svařovací hlava, která integruje laserové svařování, čištění svarových švů a inteligentní oscilaci. Toto zařízení je vhodné pro různé průmyslové svařovací aplikace, podporuje přepínání mezi dvouosým svařováním a režimy čištění a nabízí vysokou přesnost, vysokou efektivitu a snadnou obsluhu.

Představení produktu

• Funkční aplikace zahrnují svařování, řezání, čištění a čištění svarových švů.
• Inteligentní ochranný systém, mobilní aplikace a PC monitorování poskytují zpětnou vazbu o pracovním stavu v reálném čase.
• Optické komponenty s vysokým prahem zajišťují vynikající výsledky svařování.
• Vícenásobné bezpečnostní zámky poskytují vysoký bezpečnostní výkon.
• Celotělový vodou chlazený design zajišťuje dlouhodobou stabilitu.
• Ergonomický design poskytuje pohodlný úchop a snadnou manipulaci.
• Scénáře použití: Průmysl plechů, průmysl hardwaru.

Parametry produktu

Model	FWH20-D10C-V4-T
Vláknové rozhraní	QBH
Rozsah vlnové délky	1070±20nm
Jmenovitý výkon	≤3000W
Ohnisková vzdálenost kolimace	40mm
Ohnisková vzdálenost zaostření	150mm
Rozsah nastavení velikosti bodu	0-5mm
Pomocný tlak	≥0.1~1Mpa
Efektivní průhledná apertura	10mm
Hmotnost	1Kg
Typ kyvný

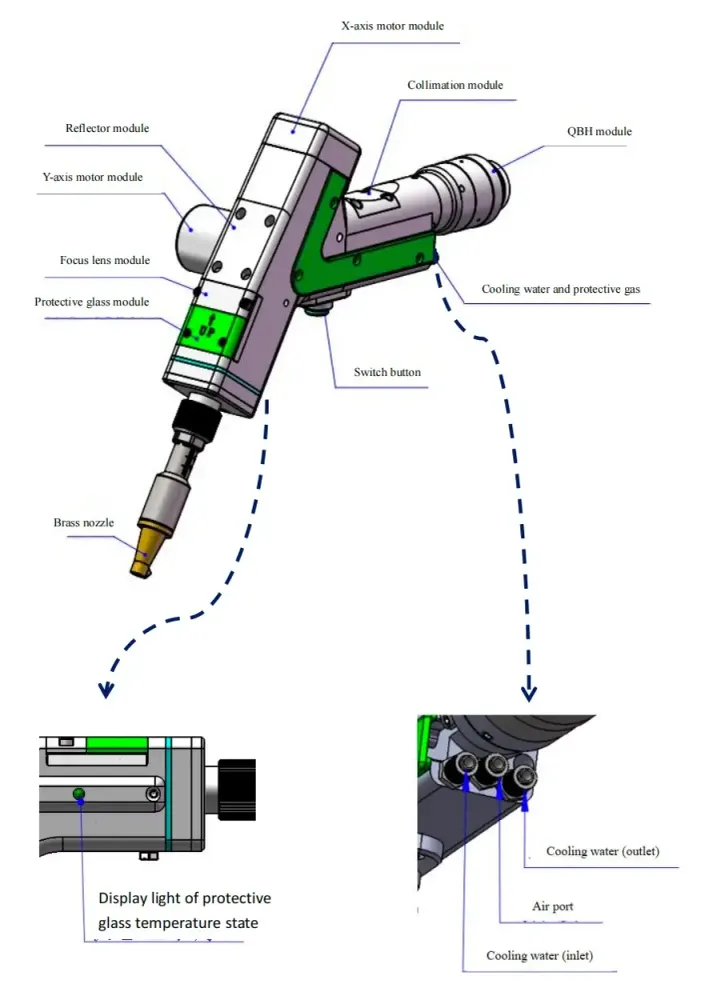

Struktura produktu

Následující video ukazuje reálnou aplikaci svařovací hlavy FWH30-D10C u zákazníka. Video níže si můžete prohlédnout a dozvědět se více o tom, jak tento produkt provádí svařovací úkoly.

Instalace a připojení

• Chladicí vodní okruh: Použijte 6mm vodní trubky, zapojené v sériovém uspořádání („jeden vstup, jeden výstup“), pro cirkulaci chladicí vody vnitřních optických komponent.
• Ochranný plyn: Použijte 6mm plynovou hadici; vstupní tlak musí být nižší než 1MPa. Lze použít argon, dusík nebo filtrovaný stlačený vzduch bez oleje a vody.
• Vstup optického vlákna: Zarovnejte červenou tečku na konektoru QBH optického vlákna s červenou tečkou na rozhraní QBH svařovací hlavy, pomalu zasuňte a otočte vnější rukáv po směru hodinových ručiček, dokud neuslyšíte „cvaknutí“.
• Napájecí rozhraní (CN5): Vyžaduje externí napájení 24V DC (≥2,5A) a ±15V (≥2A) pro napájení hlavní desky a galvanometru.

Provoz a řízení:

Ovládání dotykovou obrazovkou (HMI):

• Hlavní stránka: Nastavte výkon laseru, frekvenci, pracovní cyklus, parametry oscilace (typ, frekvence, délka), rychlost podávání drátu a vyberte knihovnu procesů.
• Parametry systému: Nastavte dobu pulzu/nárůstu/poklesu, dobu předfuku/popfuku, automatickou oscilaci, číslo zařízení a další pokročilé parametry.
• Parametry podávání drátu: Nastavte rychlost a čas podávání/zasunutí drátu, zpoždění podávání drátu atd.
• Parametry zařízení: Nastavte jmenovitý výkon laseru, povolení alarmu a limity, korekční koeficient galvanometru atd.

Svařování a přepínání režimů:

• Režim svařování: Podporuje kontinuální a pulzní svařování, s možnostmi zapnutí/vypnutí oscilace, bezpečnostního zámku, automatického podávání drátu a laserového výstupu.
• Přepínání režimů: Přepínejte mezi režimy svařování a čištění přes [System Parameters] → [Authorization] → [Processing Type]. Systém vás vyzve k výměně příslušného modulu (např. sestava zaostřovací čočky, tryska).

Můžete kliknout zde pro získání anglické verze návodu k produktu.

Seznam balení 1

Název	Množství
Inteligentní ruční svařovací hlava s dvojitou osou	1
Sestava zemnící svorky	1
Spínaný zdroj 24V	1
Spínaný zdroj ±15V	1
7palcový displej	1
Kabel pro připojení displeje	1
Přenosný laserový svařovací systém V2	1
Bluetooth anténa	1
Sada prémiových trysek pro podávání drátu	1
Sestava zaostřování čištění F1000 (včetně čočky)	1
Sestava ochranného krytu pro čištění	1
Tryska – čištění svarového švu	1

Balení 2

Název	Množství
Podavač drátu	1
Váleček pro podávání drátu	1

Hmotnost	1.000 kg
Značky	Relfar
