Vlastnosti produktu
- Vybaven standardním vláknovým optickým rozhraním QBH, kompatibilní s většinou hlavních vláknových laserů;
- Standardní protokol XY2-100, vyšší kompatibilita;
- Rychle odnímatelný ochranný kryt pole zrcadla, pohodlná a rychlá výměna čočky;
- K dispozici je řada optických konfigurací vhodných pro různé svařovací prostředí;
- Optimalizovaný design plynového nože, poskytující lepší ochranu čočky;
- Efektivní design vodního chlazení, zajišťující stabilnější kontinuální zpracování;
- Bohaté možnosti rozšíření, lze vybavit CCD monitorováním, vizuálním polohováním atd.
Technické parametry
|
Parametr |
BG03S |
BG04K |
BG06K |
|
Optické vlákno rozhraní |
QBH |
||
|
Použitelná vlnová délka |
1070±10nm |
||
|
Výkon laseru |
3000W |
4000W |
6000W |
|
Průměr paprsku |
⌀20mm |
⌀30mm |
|
|
Kolimační vzdálenost |
100 mm |
100mm/125mm/150mm |
|
|
Zaostřovací vzdálenost objektivu |
254mm/Volitelná velikost |
330mm/Volitelná velikost |
330mm/420mm/Přizpůsobitelné |
|
Protokol řízení galvanometru |
XY2-100 |
||
|
Napájení |
±15V5A (150W) |
||
|
Svařovací plocha |
120mm*120mm (254mm pole zrcadlo) -Přizpůsobitelné |
150mm*150mm (330mm pole zrcadlo) -Přizpůsobitelné |
150mm*150mm (330mm pole zrcadlo) 200mm*200mm (420mm pole zrcadlo) -Přizpůsobitelné |
|
Maximální rychlost svařování |
3000mm/s |
||
|
Počet/velikost montážních šroubů – Zadní montáž |
6ks M5 |
||
|
Rozhraní potrubí – Plynový nůž – Vodní chlazení |
2× rychlospojky Φ10, tlak vzduchu nejméně 5 bar Rychlospojka Φ6, max. tlak 5 bar, min. průtok 1,6 l/min |
||
|
Provozní teplota |
15℃～35℃ |
||
|
Hmotnost laserové hlavy |
Přibližně 8.5kg |
Přibližně 10 kg |
Přibližně 10 kg |
|
Signál alarmu |
Alarm abnormálního pohonu (kontrolka) |
||
|
Rozšiřující funkce |
CCD monitorování, vizuální polohování atd. |

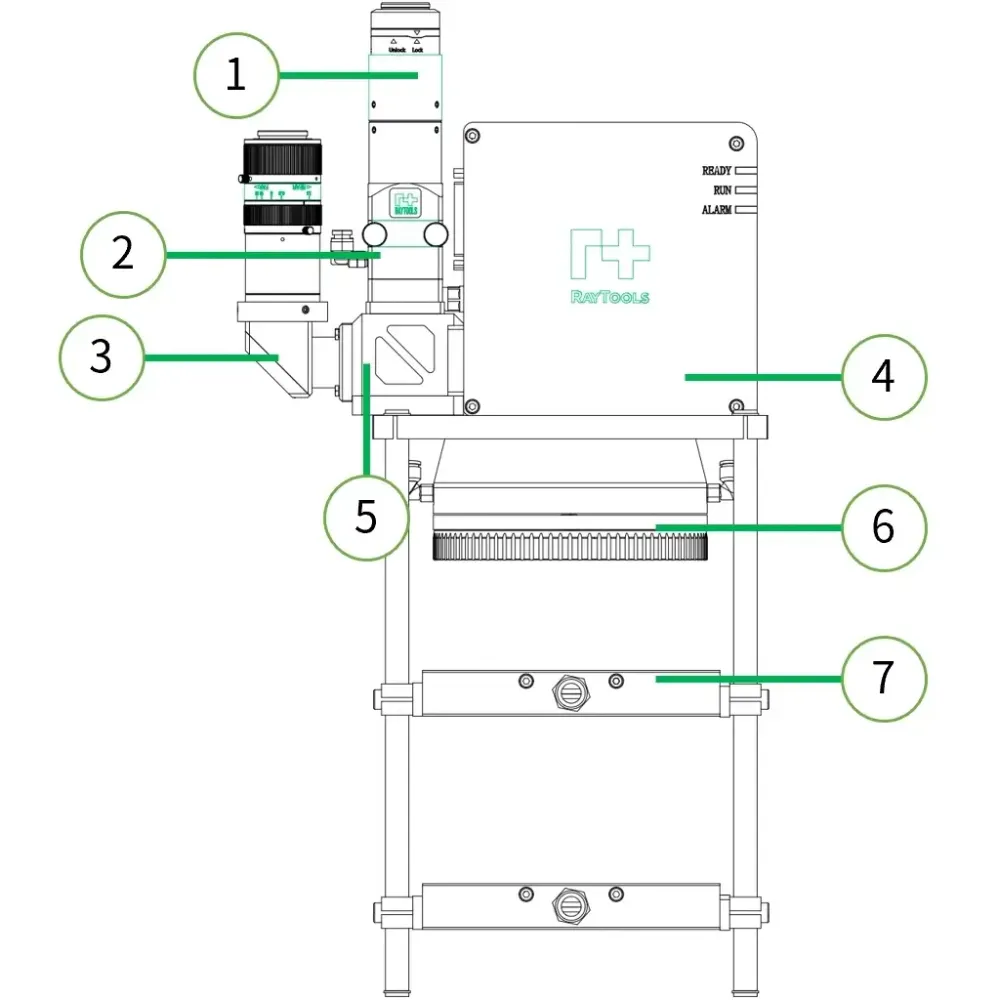

Úvod do struktury produktu
|
1 |
Rozhraní QBH |
|
2 |
Kollimační optika |
|
3 |
Monitorovací komponenta |
|
4 |
Tělo galvanometru |
|
5 |
Komponenta kombinátoru paprsků |
|
6 |
Pole čočky |
|
7 |
Komponenta plynového nože |
