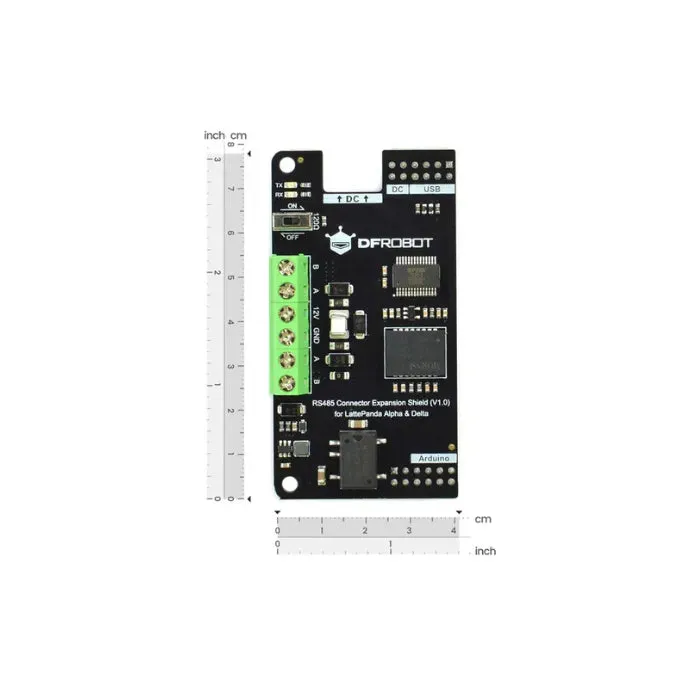

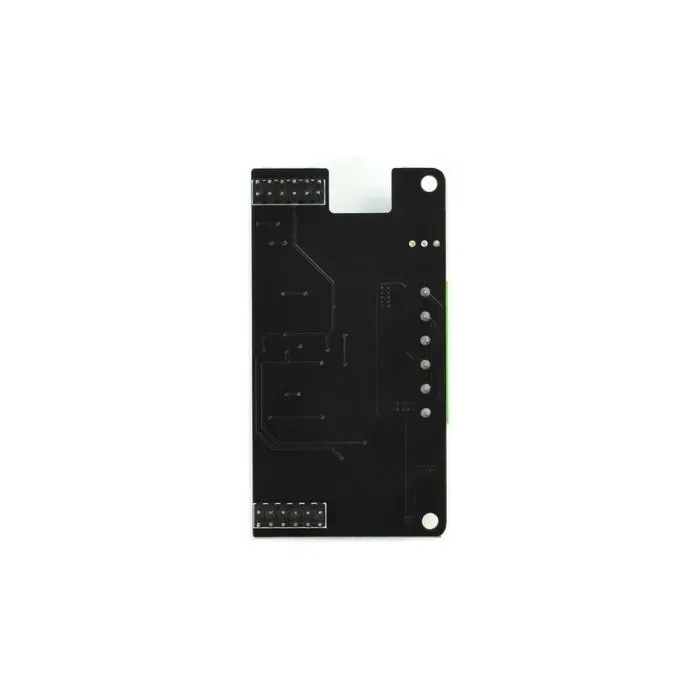

RS485 izolovaný rozšiřující štít pro LattePanda Alpha & Delta

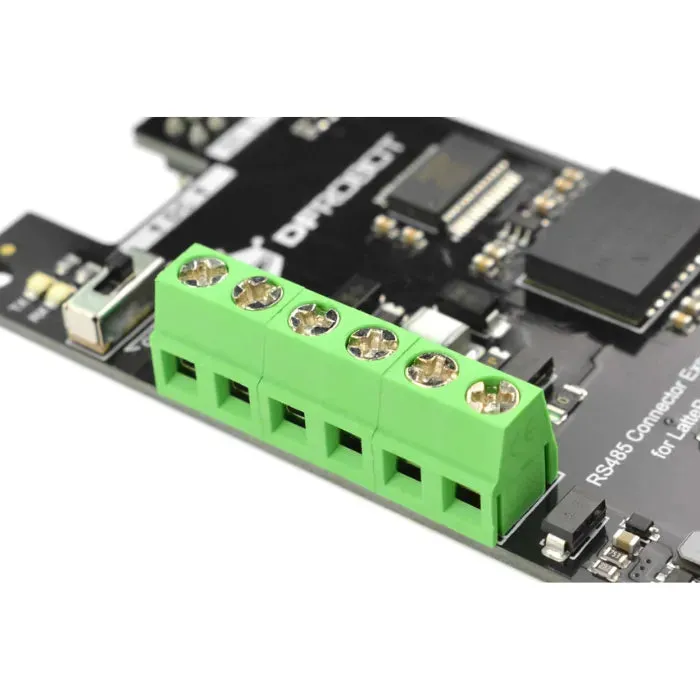

Tento průmyslový RS485 rozšiřující štít od DFRobot je navržen tak, aby přidal dva paralelní RS485 terminálové porty k LattePanda Alpha, LattePanda Delta a LattePanda 3 Delta desky s vysokou spolehlivostí. Tento RS485 rozšiřující štít je ideálním řešením pro uživatele LattePanda Alpha a LattePanda Delta, kteří potřebují robustní sériové připojení.
Vybaven čipem FTDI USB-na-sériové rozhraní a průmyslovým izolovaným transceiver modulem, RS485 rozšiřující štít poskytuje izolaci signálu a napájení, ochranu proti bleskům/přepětím, odolnost vůči přechodným impulzním napětím a ochranu sběrnice. To zajišťuje stabilní a bezpečnou RS485 komunikaci v průmyslovém prostředí a zároveň chrání vaši základní desku LattePanda Alpha nebo LattePanda Delta.

RS485 rozšiřující štít má modulární design, který umožňuje bezpečné upevnění na LattePanda Alpha pomocí měděných sloupků, aniž by bránil oblasti chlazení základní desky LattePanda Delta.

Použití RS485 rozšiřujícího štítu

Navržen pro podporu vývoje a použití průmyslové RS485 komunikace na LattePanda Alpha a LattePanda Delta s operačními systémy Windows (také kompatibilní s Linuxem).

Vlastnosti RS485 rozšiřujícího štítu

• Izolace signálu a napájení pro bezpečnou RS485 komunikaci

• Spolehlivá průmyslová technologie RS485 rozšiřujícího štítu

• Podpora přenosových rychlostí až 1 Mbps pro LattePanda Alpha

• Poskytuje 12V výstup napájení (100mA) přes RS485 rozšiřující štít

• Vestavěný 120Ω terminálový odpor pro RS485 komunikaci

• Snadná instalace a demontáž na LattePanda Delta

• Nezasahuje do chlazení základní desky LattePanda Alpha

• Součástí jsou montážní šrouby a měděné sloupky pro RS485 rozšiřující štít

Specifikace: RS485 rozšiřující štít

• Provozní napětí: 5V pro LattePanda Alpha

• Provozní teplota: -40°C až +85°C

• Přenosová rychlost komunikace: až 1 Mbps pro RS485 komunikaci

• Izolační napětí: 3000VDC na RS485 rozšiřujícím štítu

• Hot Plugging: Není podporováno pro LattePanda Delta

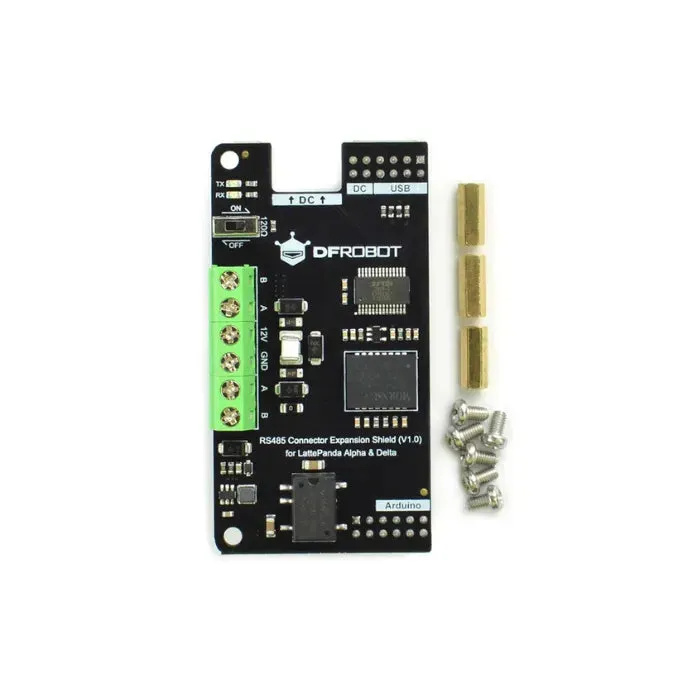

Obsah balení

• RS485 rozšiřující štít pro LattePanda Alpha & LattePanda Delta ×1

• M3 dvojitý průchozí šestihranný měděný sloupek (12mm) ×3

• M3 šrouby s kulovou hlavou ×6

Proč zvolit tento RS485 rozšiřující štít?

• Navržen pro LattePanda Alpha, LattePanda Delta a 3 Delta

• Průmyslová ochrana pro stabilní RS485 komunikaci

• Plug-and-play s modulární instalací RS485 rozšiřujícího štítu

• Zachovává plný chladicí výkon vaší základní desky LattePanda Alpha

• Ideální pro průmyslovou automatizaci, sériové sítě a RS485 komunikaci

Reference

Produktová wiki pro RS485 rozšiřující štít
