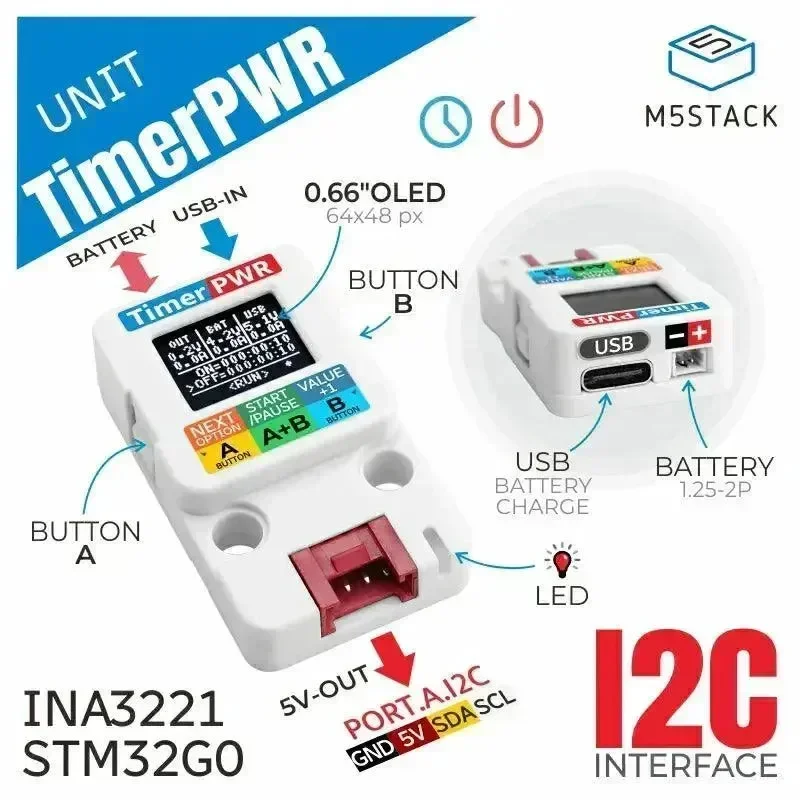

Jednotka TimerPWR je časově řízený zdroj napájení, který nabízí řadu funkcí, včetně nabíjení a vybíjení, časového přepínání, zobrazení na obrazovce a boost výstupu. Zařízení obsahuje interní STM32 mikrokontrolér, který implementuje RTC a celkové řízení, což uživatelům umožňuje nastavit automatické časy zapnutí/vypnutí podle potřeby. Zařízení je napájeno přes rozhraní Type-C a může být připojeno k externí dobíjecí baterii přes rozhraní 1.25-2P. Jednotka obsahuje vestavěný obvod pro nabíjení baterie, který podporuje nabíjecí proud 330mA. Dále jednotka integruje integrovaný DCDC boost obvod, který poskytuje napájení 5V/800mA (1400mA při napájení z baterie 1C) pro externí zařízení přes port Grove. Navíc je do konstrukce integrován senzor INA3221, který umožňuje monitorování proudu a napětí vstupu a výstupu v reálném čase. Jednotka je vybavena 0,66palcovým OLED displejem a dvěma bočními tlačítky pro interakci s uživatelem, což umožňuje uživatelům snadno zobrazit aktuální stav systému a upravovat nastavení. Parametry jako zapnutí/vypnutí napájení lze nastavit pomocí bočních tlačítek nebo přes I2C sběrnici přes rozhraní Grove pomocí I2C příkazů. Tento produkt je vhodný pro chytré domácnosti, průmyslovou automatizaci a časově řízená ovládací zařízení.
Průvodce M5Stack Timer Power jednotkou
Jak používat M5Stack TimerPWR jednotku: Kompletní průvodce funkcemi
Funkce
- Řízení časování cyklu RTC
- Napájení z baterie
- Vestavěný DCDC boost obvod
- Monitorování proudu/napětí
- OLED displej
- Rozhraní Grove
- Režim zapnutí/vypnutí napájení ovládaný tlačítkem
Obsahuje
- 1x TimerPWR jednotka
- 1x HY2.0-4P Grove kabel (20cm)
Aplikace
- Časově řízená ovládací zařízení
- Přenosná elektronická zařízení
- Napájení senzorových uzlů
Specifikace
| Specifikace | Parametry |
|---|---|
| MCU | STM32G031G8U6 |
| Vstupní napětí | Podporuje 5V DC vstup (přes Type-C rozhraní) |
| Výstupní napětí | Vestavěný DCDC boost obvod, výstup 5V pro externí zařízení |
| Napájení z baterie | 3,7V polymerová lithium baterie |
| Displej | 0,66palcový OLED displej, rozlišení 64×48, SPI komunikace |
| Rozhraní | Type-C rozhraní: pro nabíjení baterie (nemůže přímo napájet Grove port) Grove rozhraní: pro externí senzory a moduly, podporuje komunikaci a výstup napájení Rozhraní baterie: 1,25mm@2P |
| I2C komunikační adresa | 0x56 |
| Snímač proudu | INA3221 |
| Nabíjecí proud | DC5V@330mA |
| Nabíjecí čip | LGS4056H |
| Teplota nabíjení | 55°C |
| Maximální výstupní proud Grove portu | Závisí na kapacitě baterie a schopnosti vybíjení, např.: 1400mAh@1C 3.7V: DC4.96V@800mA 500mAh@1C 3.7V: DC4.97V@700mA 110mAh@1C 3.7V: DC5.03V@400mA |
| Pohotovostní proud | [email protected] |
| Provozní teplota | 0-40 °C |
| Rozměry produktu | 40*24*11mm |
| Rozměry balení | 136*92*14mm |
| Hmotnost produktu | 7.6g |
| Hmotnost balení | 12.9g |
