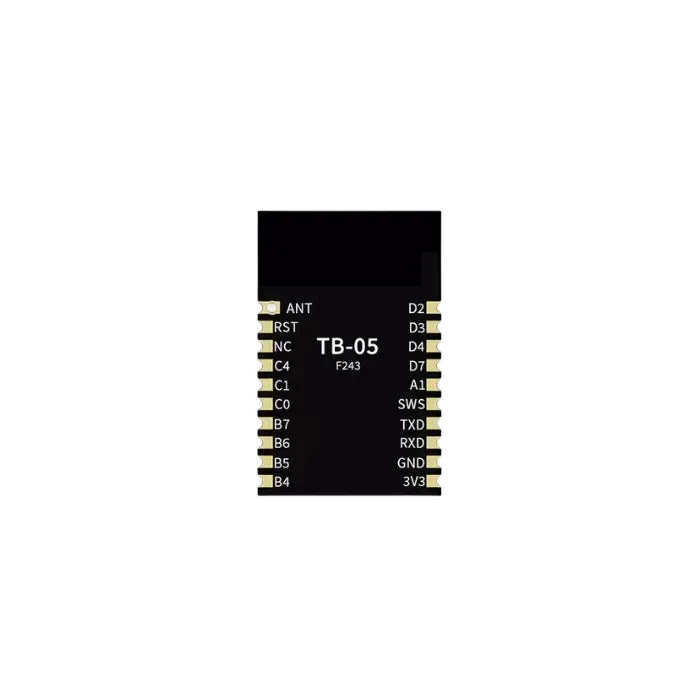

Ai-Thinker TB-05 je kompaktní Bluetooth 5.0 Mesh modul navržený pro chytré osvětlení, chytrou domácnost a nízkoenergetické IoT aplikace. Podle oficiální specifikace je TB-05 založen na čipu TLSR8250 a podporuje přímé ovládání Tmall Genie Mesh bez brány, což jej činí vhodným pro připojené osvětlení, bezdrátové ovladače a vestavěné BLE produkty.
Ai-Thinker TB-05 BLE modul je určen pro produkty vyžadující Bluetooth Mesh síťování, bezdrátovou komunikaci s nízkou latencí, kompaktní integraci na PCB a efektivní spotřebu energie. Pro vývojáře pracující na chytrých lampách, nastavitelné osvětlení, bezdrátových domácích zařízeních a kompaktních BLE chytrých domácích uzlech nabízí TB-05 praktické funkce jako 6 PWM výstupů, nízkoenergetické režimy spánku a podporu sekundárního vývoje.
Funkce
- Bluetooth 5.0 Mesh modul pro chytré osvětlení, chytrou domácnost a vestavěné IoT produkty
- Podporuje přímé ovládání Tmall Genie Mesh bez brány podle oficiální specifikace
- SMD-20 balení s kompaktními rozměry pro návrh bezdrátových zařízení s omezeným prostorem
- 6 PWM výstupních kanálů pro stmívání, nastavení jasu a ovládání osvětlení
- Rozsah nastavení jasu v duty cyklu od 5 % do 100 %
- Podporuje více režimů spánku s hlubokým spánkovým proudem již od 0,8uA
- Design s vestavěnou anténou a kompatibilita s připojením pružinové antény
- Podporuje nastavení barevné teploty pomocí nástěnného vypínače a funkce malého nočního světla
- Vhodné pro sekundární vývoj, integraci firmwaru a přizpůsobení chytrých BLE zařízení
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Ai-Thinker |
| Model | TB-05 |
| Čip | TLSR8250 |
| Bezdrátový standard | Bluetooth 5.0 |
| Balení | SMD-20 |
| Rozměry | 12,2 x 18,6 x 2,8 mm |
| Frekvenční rozsah | 2400 až 2483,5 MHz |
| Vysílací výkon | Maximálně 10,5dBm |
| Citlivost přijímače | -93dBm |
| Rozhraní | GPIO, PWM, SPI, ADC |
| Typ antény | Vestavěná PCB anténa, kompatibilní s pružinovou anténou |
| Napájecí napětí | 2,7V až 3,6V |
| Provozní teplota | -40 °C až 85 °C |
| Prostředí pro skladování | -40 °C až 125 °C, méně než 90 % relativní vlhkosti |
| Spotřeba energie | Hluboký spánek 0,8uA, nečinnost 1,8uA, TX 21,56mA |
| Přenosová vzdálenost | 100 m nebo více za podmínek přímé viditelnosti venku |
Aplikace
- Chytré osvětlení produkty jako stmívatelné lampy, nastavitelné bílé světlo a bezdrátové ovladače osvětlení
- Zařízení chytré domácnosti využívající komunikaci Bluetooth Mesh pro připojenou kontrolu
- Nízkoenergetické IoT moduly a vestavěné BLE uzly pro automatizaci a bezdrátovou interakci
- Spotřební elektronika, která potřebuje kompaktní integraci Bluetooth 5.0 a řízení založené na PWM
- Projekty vyžadující nízkoenergetický provoz, mesh síťování a flexibilní vestavěná rozhraní
Jiný obsah
Ai-Thinker TB-05 patří do oficiální TB Bluetooth modulové série, která je určena pro chytrá světla, zásuvky, klimatizace a další připojená domácí zařízení. Oficiální materiály zdůrazňují jeho vhodnost pro Bluetooth Mesh síťování, komunikaci s nízkou latencí a praktickou bezdrátovou kontrolu v prostředí chytré domácnosti a IoT.
Oficiální sada zdrojů pro BLE modul TB-05 zahrnuje kompletní specifikaci, PCB footprint balení, certifikační soubory a zprávu o spolehlivosti hardwaru. To činí modul užitečným nejen pro hodnocení integrace hotového produktu, ale také pro sekundární vývoj a inženýrskou práci na kompaktních BLE chytrých osvětleních.
Zdroje
- Oficiální stránka tématu řady Ai-Thinker TB
- Specifikace TB-05
- PCB footprint balení TB-05
- Certifikát TB-05 SRRC
- CE RED certifikát řady TB
- FCC certifikát řady TB
- Zpráva o spolehlivosti TB-05
Často kladené otázky
Podporuje TB-05 Bluetooth Mesh?
Ano. Podle oficiální specifikace Ai-Thinker TB-05 podporuje
