M5Stack MIDI syntetizér jednotka (SAM2695) STEAM audiosyntetizér

🎧 Přehled produktu – Unit Synth MIDI Audio Modul

Unit Synth je kompaktní, vysoce výkonný 🎹 MIDI audio syntezátorový modul navržený pro vestavěné zvukové systémy, elektronickou hudební produkci a interaktivní audio aplikace. Poháněný pokročilým SAM2695 syntezátorovým čipem, podporuje standardní MIDI protokol přes 🔌 UART sériovou komunikaci, což umožňuje bezproblémovou integraci s MIDI kontroléry a digitálními nástroji.

Navržen pro reálnou audio syntézu v reálném čase, Unit Synth poskytuje bohatý, vícevrtvený zvuk s vícekanálovým výstupem nástrojů, přizpůsobitelným 4-pásmovým ekvalizérem a pohlcujícími reverb efekty. Jeho vestavěný NS4150B Class-D zesilovač zajišťuje 🔊 křišťálově čistý zvuk s minimální spotřebou energie.

Ať už stavíte DIY syntezátor, vystupujete s živými elektronickými sety, nebo vyučujete zvukový design ve STEAM třídě, Unit Synth je váš modul pro profesionální MIDI audio.

✨ Vlastnosti Unit Synth

• 🎵 SAM2695 MIDI syntezátorový čip pro vysoce kvalitní generování zvuku nástrojů

• 🔗 UART sériová komunikace pro spolehlivý přenos MIDI dat

• 🔊 Integrovaný NS4150B Class-D zesilovač pro efektivní a čistý audio výstup

• 🎼 Plná podpora standardního MIDI protokolu zajišťuje širokou kompatibilitu zařízení

• 🎚️ Vícekanálový výstup nástroje pro vrstvenou syntézu zvuku

• 🎛️ Přizpůsobitelný 4-pásmový ekvalizér, reverb a další zvukové parametry

• 💻 Kompatibilní s populárními vývojovými platformami jako Arduino, UIFlow a dalšími

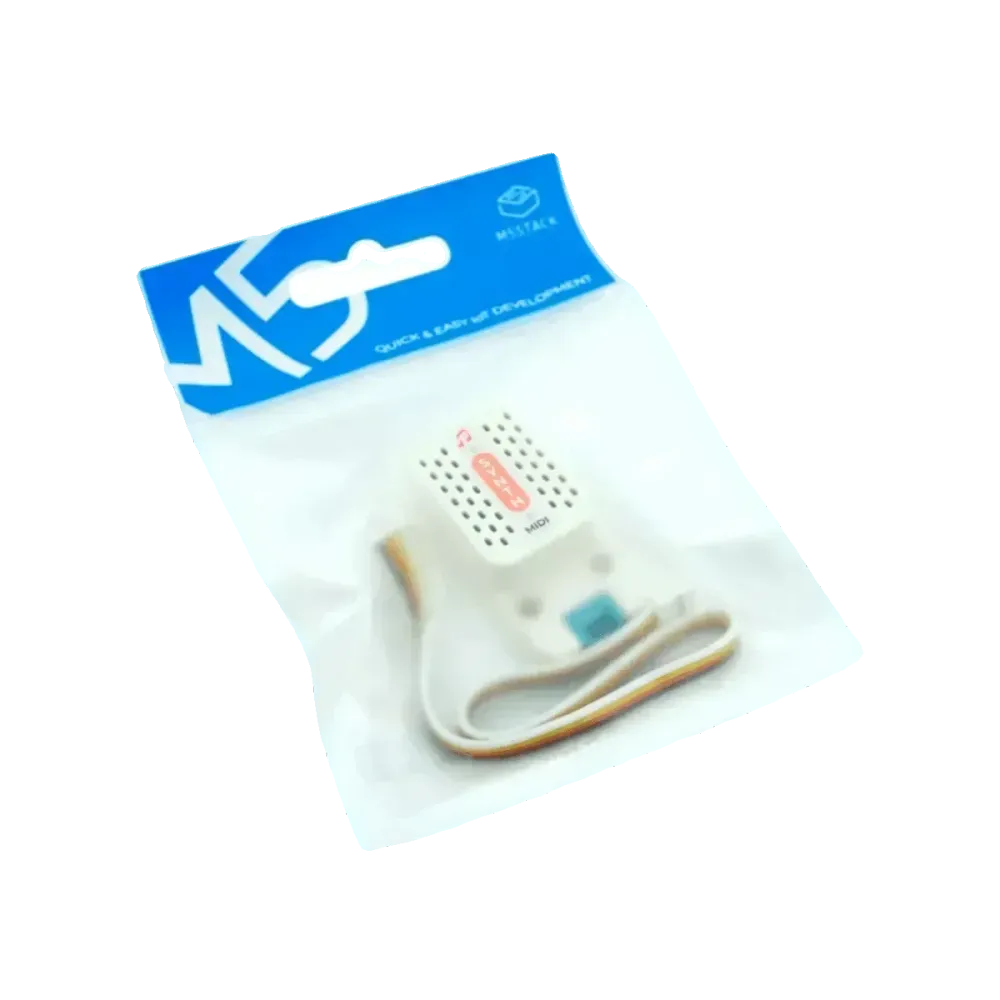

📦 Co je v balení

Vše, co potřebujete k začátku s MIDI audio syntézou:

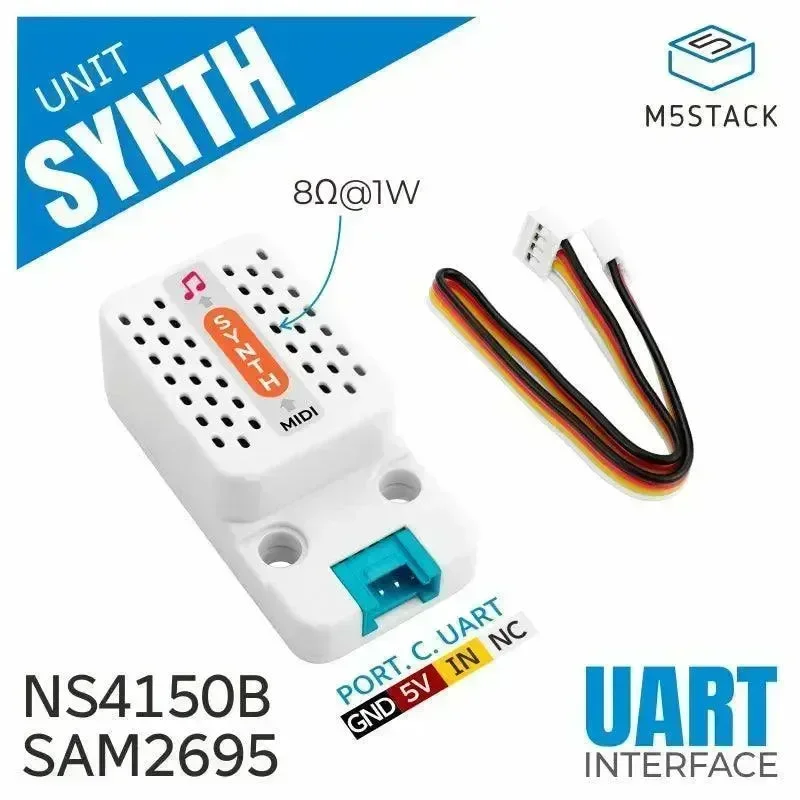

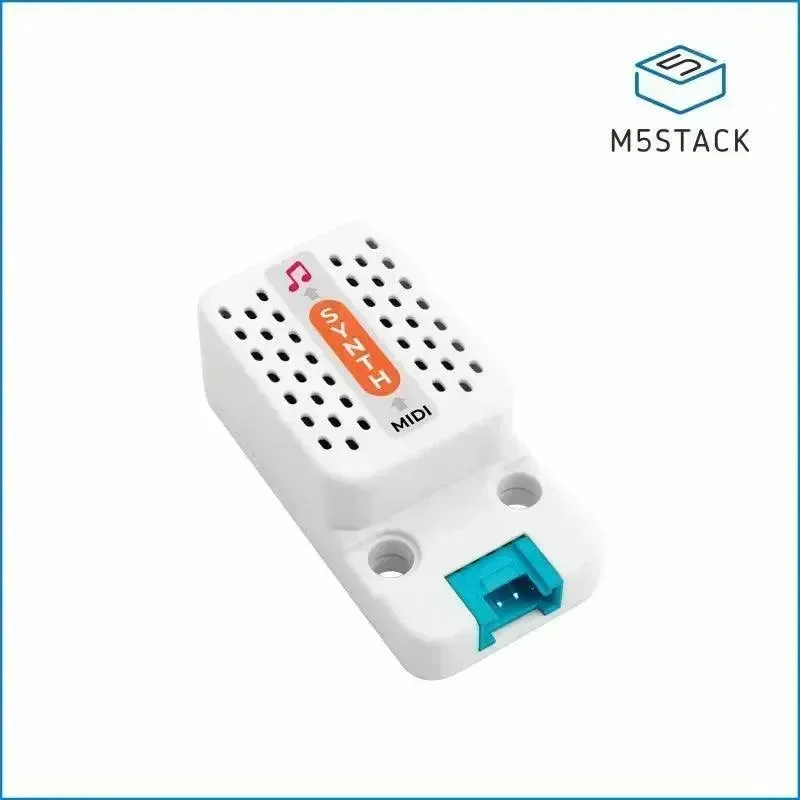

• 🎛️ 1 × modul Unit Synth – kompaktní a výkonný MIDI zvukový engine

• 🔌 1 × HY2.0-4P Grove kabel (20cm) – pro snadné plug-and-play připojení

🎯 Doporučené aplikace

Unit Synth je ideální pro širokou škálu kreativních a vzdělávacích scénářů:

• 🎤 Živé improvizační hudební vystoupení – spouštění MIDI zvuků v reálném čase na pódiu

• 🎧 Profesionální hudební produkce a zvukový design – integrace do studiových workflow

• 🎛️ Elektronická hudební stage setupy – stavba modulárních syntezátorů nebo MIDI kontrolerů

• 🧪 Projekty STEAM a maker vzdělávání – výuka syntézy zvuku a vestavěného audia

📐 Technické specifikace

🔧 Specifikace	📊 Detaily
🎵 Čip audio syntezátoru	SAM2695
🔊 Čip zesilovače	NS4150B
🎼 Audio protokol	MIDI
🔈 Podpora reproduktoru	8Ω @ 1W
🌡️ Provozní teplota	0 ~ 40°C
📏 Velikost produktu	48,0 × 24,0 × 16,0 mm
⚖️ Hmotnost produktu	10.1g
📦 Velikost balení	138,0 × 93,0 × 17,0 mm
Hrubá hmotnost	15.4g

Výukové zdroje

• Jak připojit Unit Synth k MIDI 5P-DIN rozhraní

Schémata zapojení

• Stáhnout schéma Unit Synth (PDF)

Mapování pinů

Konfigurace Grove portu

HY2.0-4P	Černá	Červená	Žlutá	Bílá
PORT.C	GND	5V	UART_RX	NC

Rozměry modulu

Technické listy

• Datasheet čipu SAM2695

Software & Knihovny

Arduino

• Knihovna Unit Synth pro Arduino

UIFlow1

• Dokumentace UIFlow1

UIFlow2

• Dokumentace UIFlow2

Kompatibilita

Unit Synth je kompatibilní s širokou škálou jader M5Stack včetně CoreS3, Core2, AtomS3, StickC a dalších. Připojuje se přes PORT.C pomocí UART protokolu, což usnadňuje integraci do modulárních IoT a audio systémů.
