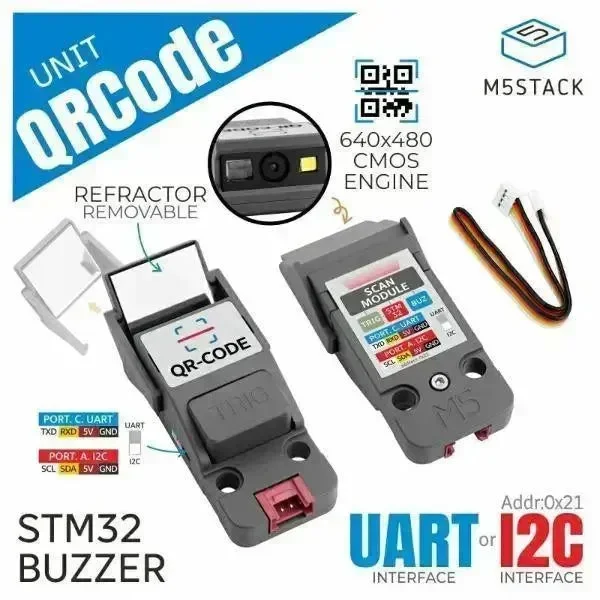

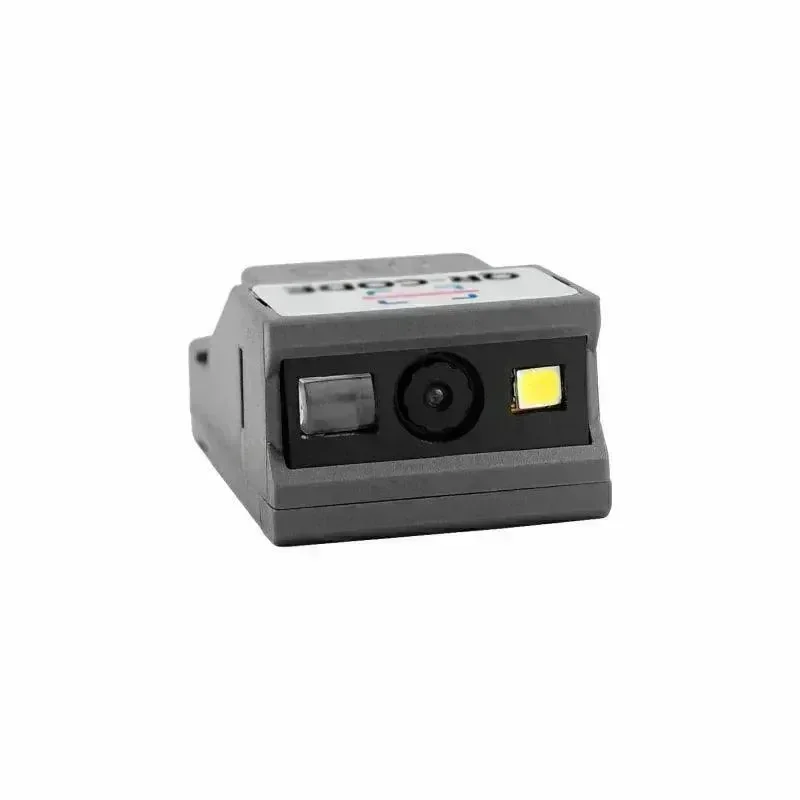

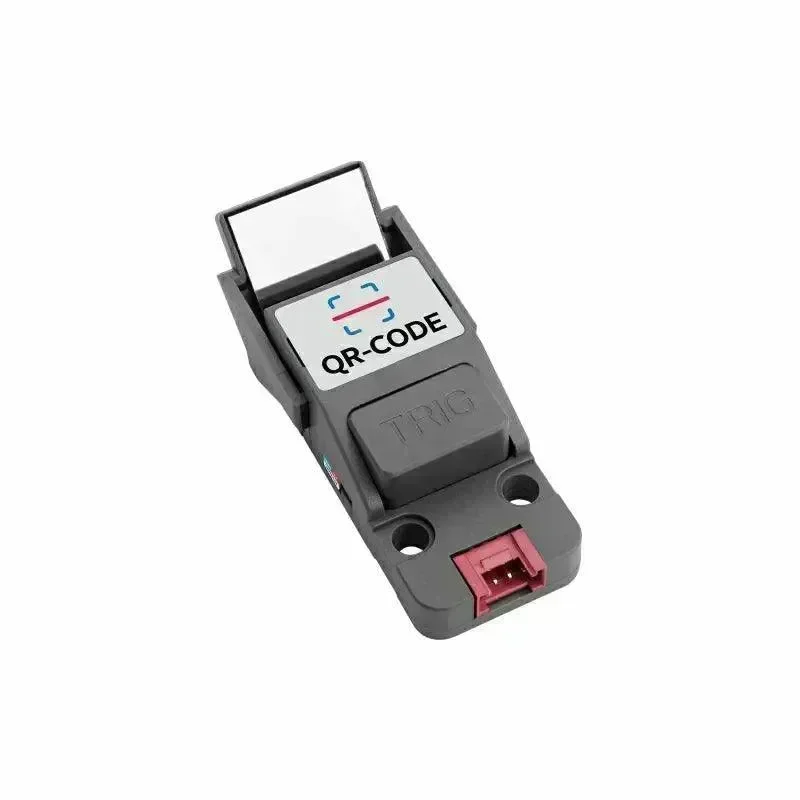

🧩 QRCode jednotka je kompaktní a integrovaný modul skeneru 1D/2D čárových kódů, který kombinuje vysoce rozlišený 640×480 CMOS QR snímací engine s STM32F030 MCU pro převod sběrnice. Má fyzický přepínač pro plynulé přepínání mezi komunikačními rozhraními I2C a UART.
📷 Skener podporuje 3 typy QR kódů a 8 typů 1D čárových kódů běžně používaných v logistice, maloobchodě a výrobě. Obsahuje rozhraní pro aktualizaci firmwaru, tlačítko spouště skenování, vestavěný bzučák a LED osvětlení pro zaměřování a zpětnou vazbu. Bzučák a zelená LED poskytují audio-vizuální signály pro usnadnění zaostření a zaměření.
⚙️ QRCode jednotka může být nakonfigurována pro ruční spouštěcí režim nebo automatické kontinuální skenování pomocí programování. Je ideální pro sledování toku materiálu, správu zásob a chytré maloobchodní systémy.

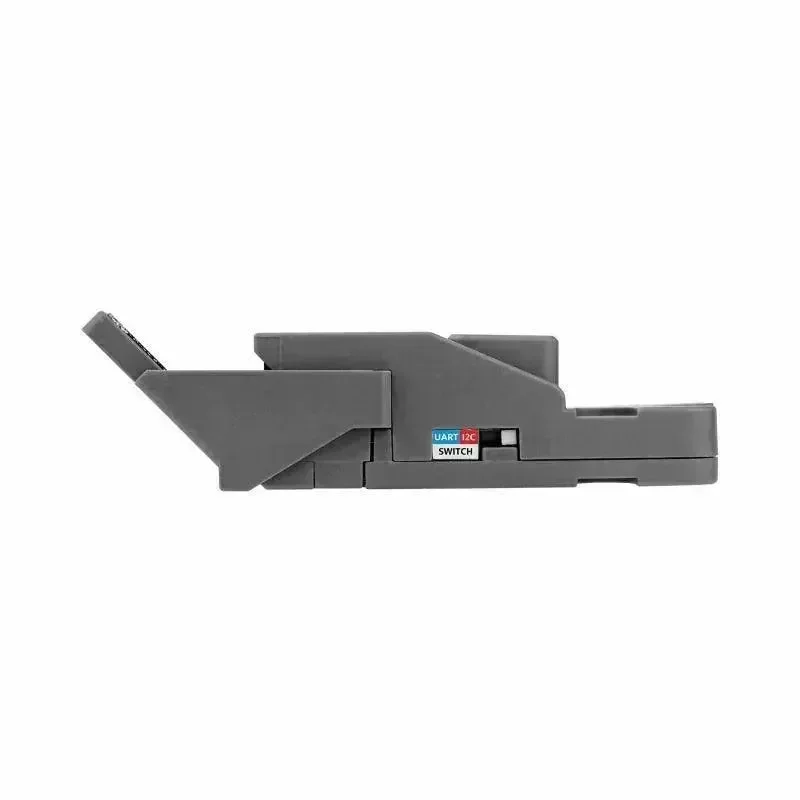

⚠️ Pro přepnutí do režimu UART: Vypněte zařízení, přepněte režimový přepínač na UART, poté stiskněte a držte tlačítko TRIG po dobu 2 sekund při zapínání. Uvolněte po dokončení spuštění. Pro pomoc kontaktujte technickou podporu.
🔧 Klíčové vlastnosti
- 🧠 Procesor STM32F030F4P6 @ 32bit ARM Cortex-M0
- 📷 Podpora 3 typů QR kódů a 8 typů 1D čárových kódů
- 🔄 Možnost aktualizace firmwaru
- 🔌 Přepínač komunikačního rozhraní I2C/UART
- 🔊 Vestavěný bzučák pro zvukové upozornění
- 💡 Integrovaná bílá LED pro osvětlení
- 🎯 Vysoce kvalitní obraz s indikátory zaostření a zaměřování
📦 Obsah balení
- 1 × jednotka QR kódu

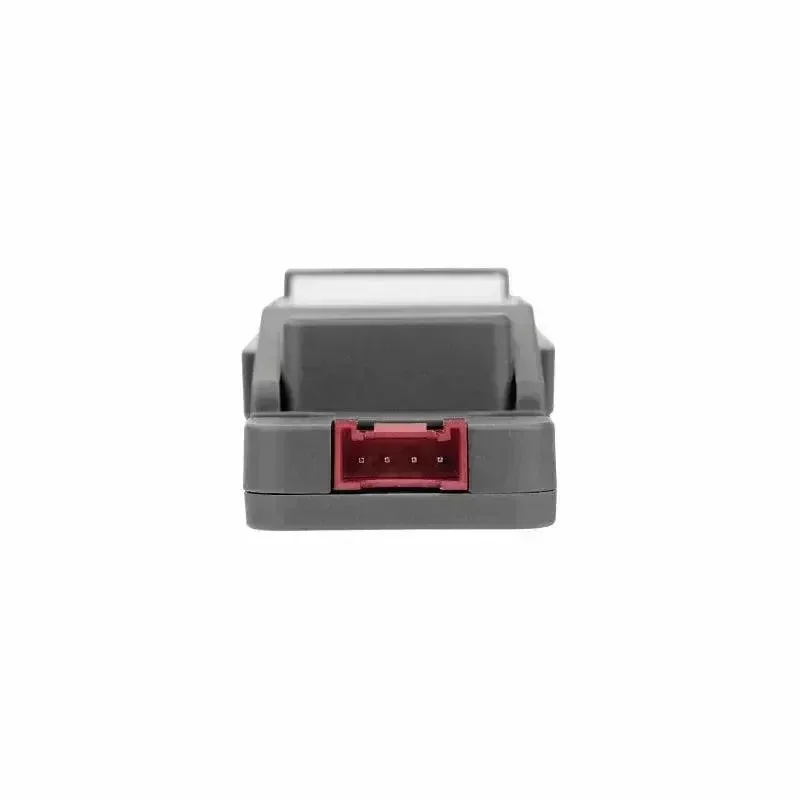

- 1 × HY2.0-4P kabel (20 cm)
💡 Volitelná lomná skenovací hlava může být instalována pro nastavení úhlu skenování, jak je znázorněno výše.
🚀 Aplikace
- 📦 Sledování toku materiálu
- 🛒 Pokladní a skladové systémy
- 🏭 Skenování ve výrobě a výrobní lince
📊 Specifikace
| Specifikace | Detaily |
|---|---|
| MCU | STM32F030F4P6 @ 32-bit ARM Cortex-M0 |
| Senzor | 640×480 CMOS |
| Osvětlení | Bílá LED |
| Zaměřování | Zelená LED |
| Typy QR kódů | PDF417, QR kód, Data Matrix |
| Typy 1D čárových kódů | Code39, Code93, Code128, EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5 |
| Přesnost čtení | ≥5mil |
| Kontrast tisku | ≥20% |
| Úhel skenování | Náklon ±55°, deklinace ±55° (nastavitelné pomocí refrakční čočky) |
| Komunikace | I2C (0x21) nebo UART |
| Materiál krytu | Plast (PC) |
| Velikost produktu | 65.8 × 18.4 × 15.8 mm |
| Velikost balení | 136 × 92 × 16 mm |
| Hmotnost produktu | 14 g |
| Hmotnost balení | 19.4 g |
📐 Schémata
- Schémata jednotky QRCode PDF
📄 Datasheety
- Datasheet modulu QRCode
💻 Podpora softwaru
Arduino
- Testovací program režimu I2C
- Testovací program režimu UART
UiFlow1
- Dokumentace UiFlow1
UiFlow2
- Dokumentace UiFlow2
📡 Protokoly
- I2C protokol
- Řídicí instrukce
- Uživatelská příručka
