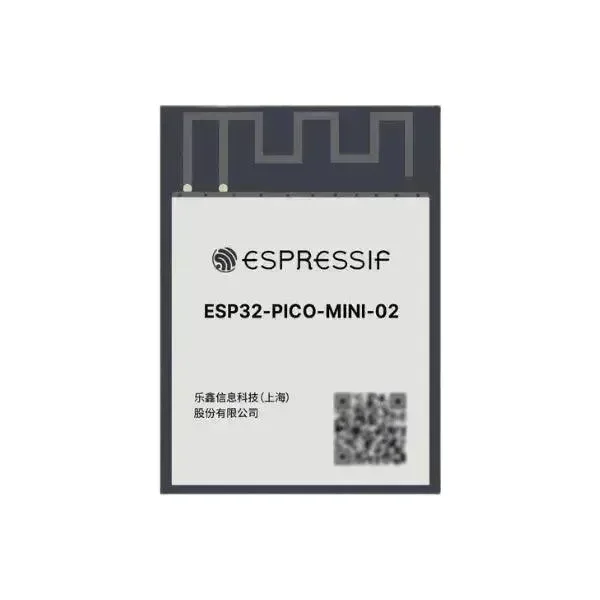

ESP32-PICO-MINI-02 je univerzální modul MCU s Wi-Fi + Bluetooth + Bluetooth LE. Má 8 MB SPI flash, 2 MB SPI pseudo statickou RAM (PSRAM) a krystalový oscilátor s frekvencí 40 MHz. Bohatá sada periferií a malá velikost činí modul ideální volbou pro širokou škálu IoT aplikací, od domácí automatizace, chytrých budov, spotřební elektroniky až po průmyslové řízení, a jsou vhodné pro inteligentní reproduktory, hračky s rozpoznáváním řeči, inteligentní brány a Ethernet atd. ESP32-PICO-MINI-02 je dodáván s PCB anténou.
V jádru ESP32-PICO-MINI-02 je ESP32-PICO-V3-02 sip*. Vložený čip je navržen tak, aby byl škálovatelný a adaptabilní. Jsou zde dvě CPU jádra, která lze ovládat jednotlivě, a frekvence CPU hodin je nastavitelná od 80 MHz do 240 MHz. Čip má také nízkonapěťový koprocesor, který lze použít místo CPU k úspoře energie při vykonávání úkolů, které nevyžadují velký výpočetní výkon, jako je monitorování periferií. Tento čip ESP32 integruje bohatou sadu periferií, od rozhraní SD karty, kapacitních dotykových senzorů, ADC, DAC, dvouvodičového automobilového rozhraní, až po
Ethernet, vysokorychlostní SPI, UART, I2S, I2C, atd.
Vlastnosti
CPU a paměť na čipu
- ESP32-PICO-V3-02 vestavěný, Xtensa dvoujádrový 32bitový LX6 mikroprocesor, až 240 MHz
- 448 KB ROM pro spouštění a základní funkce
- 520 KB SRAM pro data a instrukce
- 16 KB SRAM v reálném čase
- 8 MB SPI flash paměti
- 2 MB PSRAM
Wi-Fi
- 802.11b/g/n
- Přenosová rychlost: 802.11n až 150 Mbps
- Agregace A-MPDU a A-MSDU
- Podpora ochranného intervalu 0,4 µs
- Rozsah střední frekvence provozního kanálu: 2412 ~ 2484 MHz
Bluetooth
- Bluetooth V4.2 BR/EDR a Bluetooth LE
specifikace
- Vysílač třídy 1, třídy 2 a třídy 3
- AFH
- CVSD a SBC
Periferie
- SD karta, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, IR, počítadlo pulzů, GPIO,
kapacitní dotykový senzor, ADC, DAC, TWAI® (kompatibilní s ISO 11898-1, tj. CAN
Specifikace 2.0), Ethernet MAC
Integrované komponenty na modulu
- 40 MHz krystalový oscilátor
Možnosti antény
- ESP32-PICO-MINI-02: Vestavěná PCB anténa
- ESP32-PICO-MINI-02U: externí anténa přes konektor
Provozní podmínky
- Provozní napětí/napájení: 3,0 ~ 3,6 V
- Provozní okolní teplota: –40 ~ 85 °C
Osvědčení
- Zelená certifikace: Test REACH/RoHS
- Spolehlivost: HTOL/HTSL/uHAST/TCT/ESD
