Důležité tipy
Toto je stará verze, CC1101 není zahrnut, pokud potřebujete CC1101, prosím podívejte se na novou verzi:
LILYGO T-Embed CC1101 Modul Bruce Launcher CapibaraZero

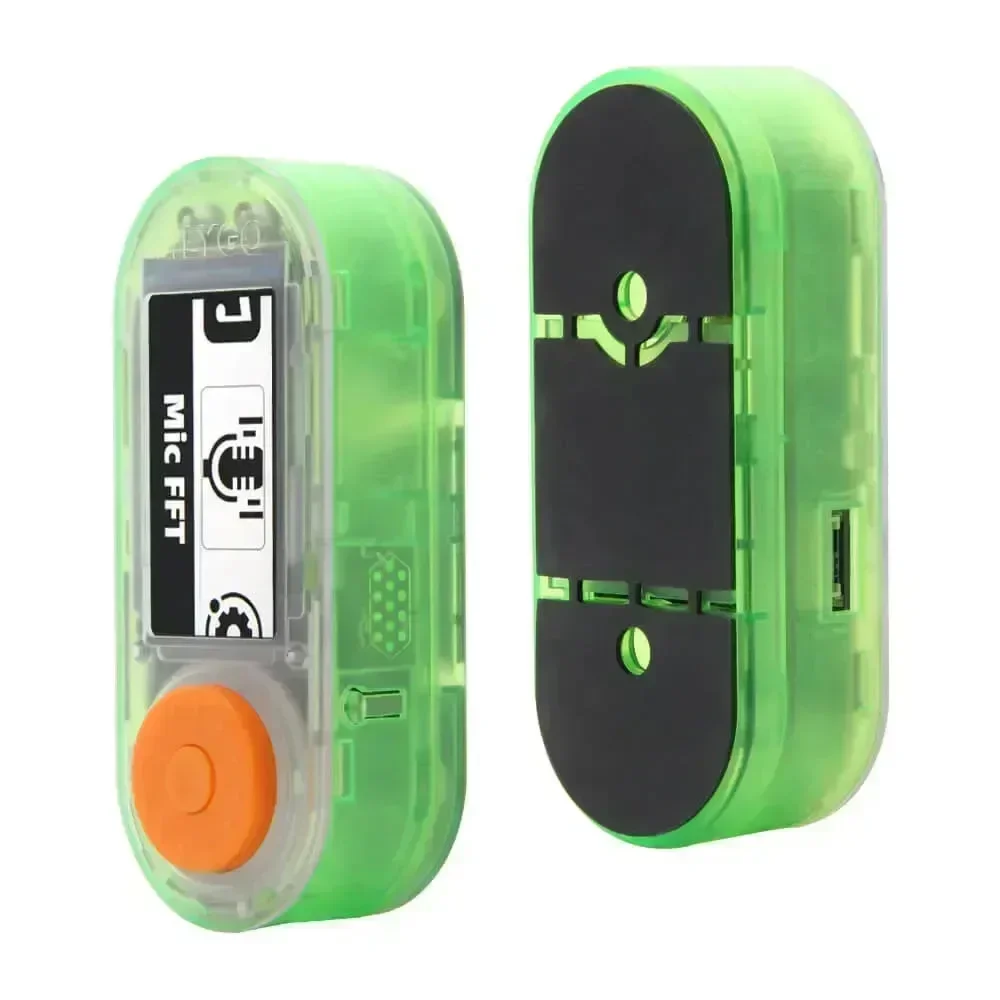

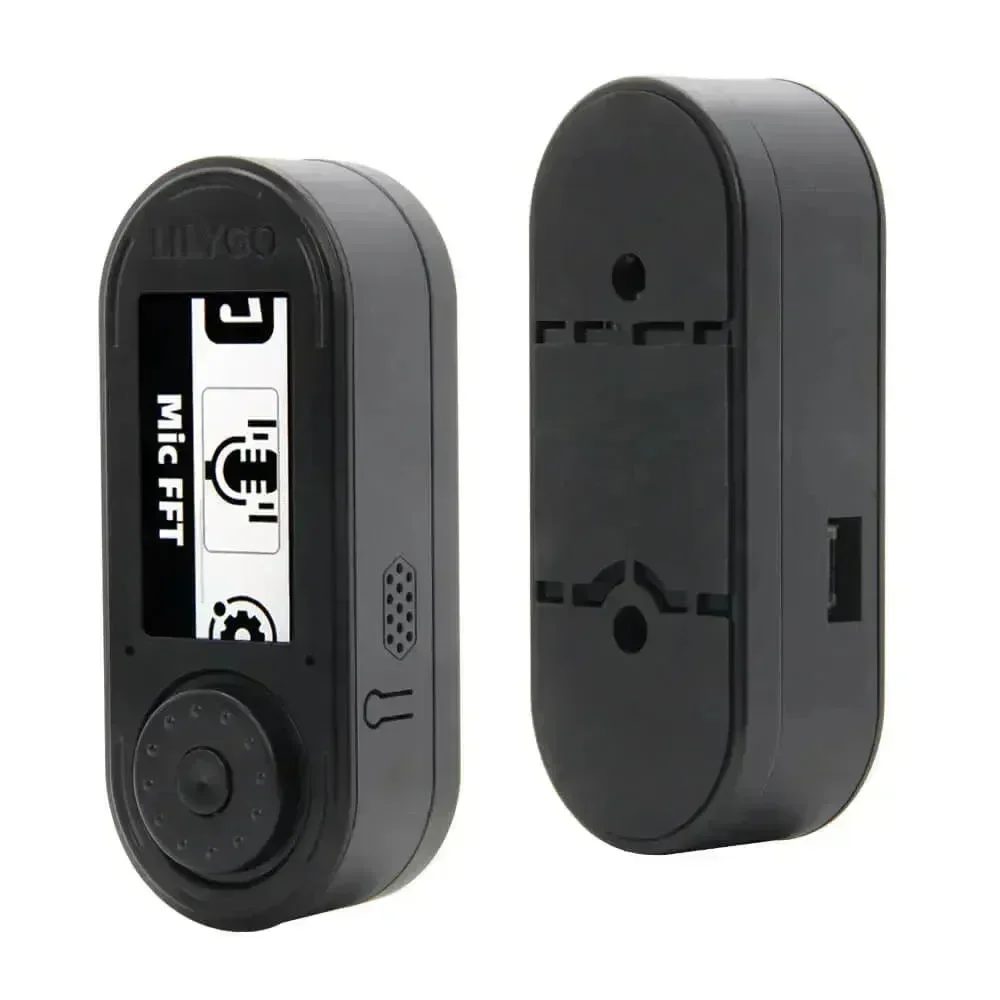

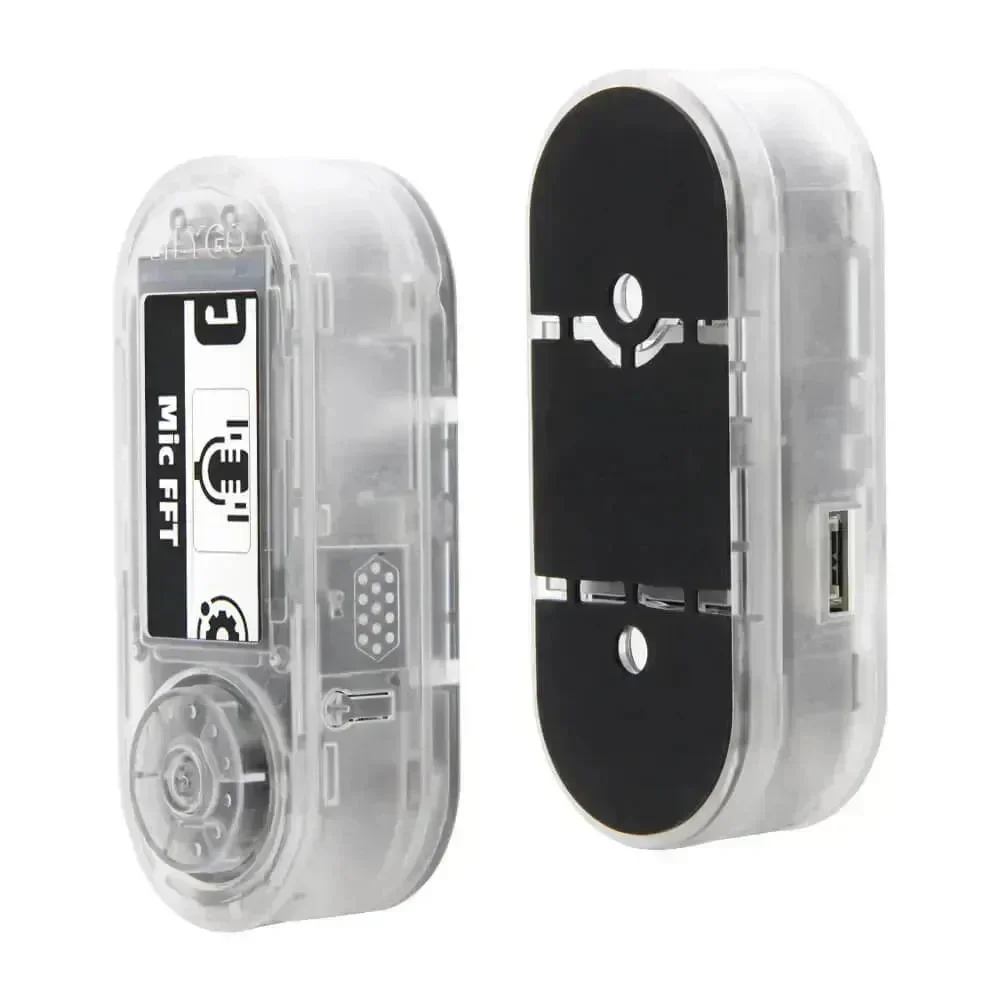

LILYGO T-Embed je IoT vestavěný panel navržený pro programovatelný vývoj. ABS+PC materiál (volitelná průsvitná verze) panel + integrovaný standardizovaný design desky s obvody, poskytující 3D výkresy produktu a referenční návrhové výkresy. Snadný design pro vestavění do vašeho produktu.
Poznámka [Pro oranžové tlačítko]:
Jelikož je okraj tlačítka oranžový, doporučuje se použít bílý světelný zdroj v barvě zobrazené v RGB, pokud nelze zobrazit odpovídající barvu RGB, prosím nakupujte opatrně.
Zahrnout
1 x T-vložka
1 X IDC3 Box Header Connector 2.54 ( 2*4P)
1 X 2,0mm Samec PIN (1*5P)
1 x JST1,25 mm2P
1 X Box Header kabel 2.54 8pin 10cm
1 X 2,0mm Samec PIN (1*6P)
Vlastnosti
- Kompaktní a integrované: Kombinuje mikrokontrolér (MCU), displej a různé možnosti vstupu/výstupu v malém formátu.
- Výkonný procesor: Poháněno ESP32-S3, výkonným a všestranným mikrokontrolérem s Wi-Fi a Bluetooth funkcemi.
- Displej: Disponuje barevným TFT LCD displejem pro interakci s uživatelem a vizuální zpětnou vazbu.
- Připojení: Vybaveno Wi-Fi a Bluetooth, což umožňuje bezdrátovou komunikaci s jinými zařízeními a sítěmi.
- Vstup/Výstup: Zahrnuje různé možnosti vstupu/výstupu, jako jsou tlačítka, enkodéry a senzory pro interakci s prostředím.
- Programovatelné: Podporuje různé programovací jazyky a rámce, což umožňuje přizpůsobení a vývoj různorodých IoT aplikací.
Specifikace
| Mikrokontrolér | ESP32-S3 |
| Materiál | ABS |
| Bezdrátový | Wi-Fi IEEE 802.11 b/g/n; Bluetooth 5, Bluetooth mesh |
| 1,9palcový IPS barevný TFT LCD |
| Model | ST7789 |
| Jas | 350(TYP)Cd/m2 |
| Rezoluce | 170(H)RGBx 320(V) |
| Rotační enkodér + potvrzovací klávesa v jednom |
| Mikrofon | 2x |
| POČTY ZÁPADKŮ | 24 |
| PULZ/ROTACE | 12 PULZŮ/360° |
| Reproduktor | 8 ohmů při 1 W |
| RGB světlo s kruhovým efektem | 7x |
| GROVER | 1x |
| 2,54 x 8pinové rozhraní GPIO |
| Držák TF karty |
| USB typu C |
| Obvod ochrany proti nabíjení a vybíjení baterie @1,25mm rozhraní baterie |
[Github]
Pokud potřebujete technickou podporu, zkontrolujte prosím odkaz pro více informací.
T-Embed
T-Embed Shell

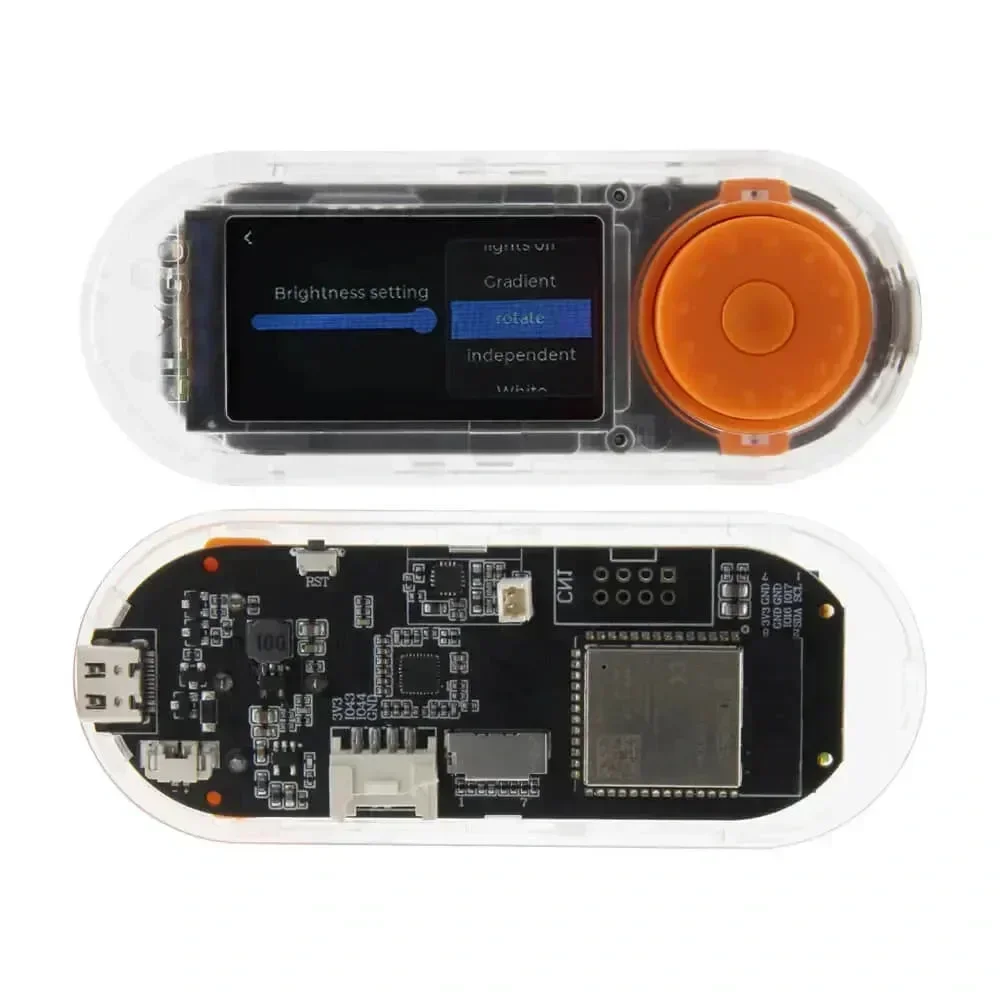

Zobrazení produktu
Velikost desky
Diagram pinů
Seznam zásilek
Pouze T-Embed
Poznámka: Baterie nejsou zahrnuty v seznamu
T-Embed s pláštěm
1 x T-vložka
1 X IDC3 Box Header Connector 2.54 ( 2*4P)
1 X 2,0mm Samec PIN (1*5P)
1 x JST1,25 mm2P
1 X Box Header kabel 2.54 8pin 10cm
1 X 2,0mm Samec PIN (1*6P)
Poznámka: Baterie nejsou zahrnuty v seznamu
