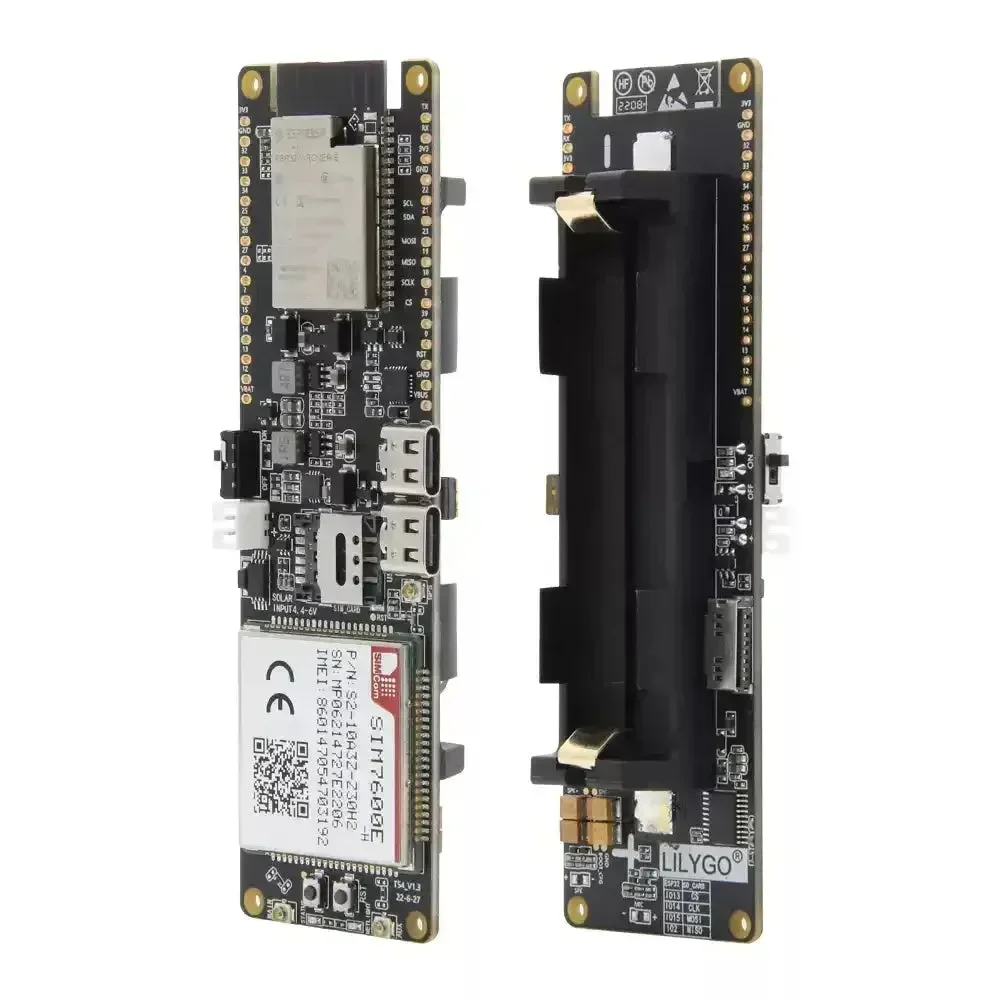

LILYGO T-SIM7600E/G/SA-H

Představení T-SIM7600G-H R2 / T-SIM7600E-H

• T-SIM7600 je bezdrátový síťový modul s WIFI/Bluetooth/4G LTE CAT4 GPS.

• T-SIM7600X-H je desetkrát rychlejší než stahovací (DL) a nahrávací (UL) linka T-SIM7600X; LTE (Mbps) je optimalizováno z 10(DL)/5(UL) na 150(DL)/50(UL)

• Na tomto základě integrujeme držák baterie 18650 a přidáváme solární nabíjecí rozhraní.

• Aby bylo možné usnadnit použití různých aplikačních scénářů, jsou na vývojové desce vyhrazeny dva T-typ-c rozhraní.

1. jeden se používá k nahrání programu do hlavního řídicího čipu
2. A druhý je průmyslový síťový adaptér SIM7600E-H USB dongle. Lze jej připojit k počítači pomocí USB kabelu a nakonfigurovat jako bezdrátovou síťovou kartu.

LTE (Mb/s)

150 (DL)/50 (UL)

10(DL)/5(UL)

1. Pozitivní a negativní póly baterie, aby se zabránilo nesprávnému připojení k ochraně proti přebití a nadměrnému vybití.
2. Řízení napájení GPS snižuje spotřebu energie, nejnižší dosahuje 300uA v režimu spánku.
3. Nahrazení běžného nabíjecího IC solárním nabíjecím IC.

Specifikace	T-SIM7600G-H R2	T-SIM7600E-H
Mikrokontrolér	ESP32	ESP32
LTE a GSM	SIM7600G-H R2	SIM7600E-H
SIM karta	✓	✓
TF karta	✓	✓
Rychlost hodin	240 MHz	240 MHz
Blikat	4MB	4MB
PSRAM	8MB	8MB
Bezdrátové připojení	Wi-Fi: 802.11 b/g/n	Wi-Fi: 802.11 b/g/n
Bluetooth: v4.2 BR/EDR a BLE	Bluetooth: v4.2 BR/EDR a BLE
Periferní rozhraní	I2C, SPI, UART, SDIO, I2S, CAN	I2C, SPI, UART, SDIO, I2S, CAN
Tvarový faktor	LCC+LGA, 119pinový	LCC, 87PINOVÝ
Kraj	Globální	Evropa (Střední východ, Afrika, Jižní Korea, Thajsko)
Rozměry	30,0 x 30,0 x 2,9 mm	30,0 x 30,0 x 2,9 mm

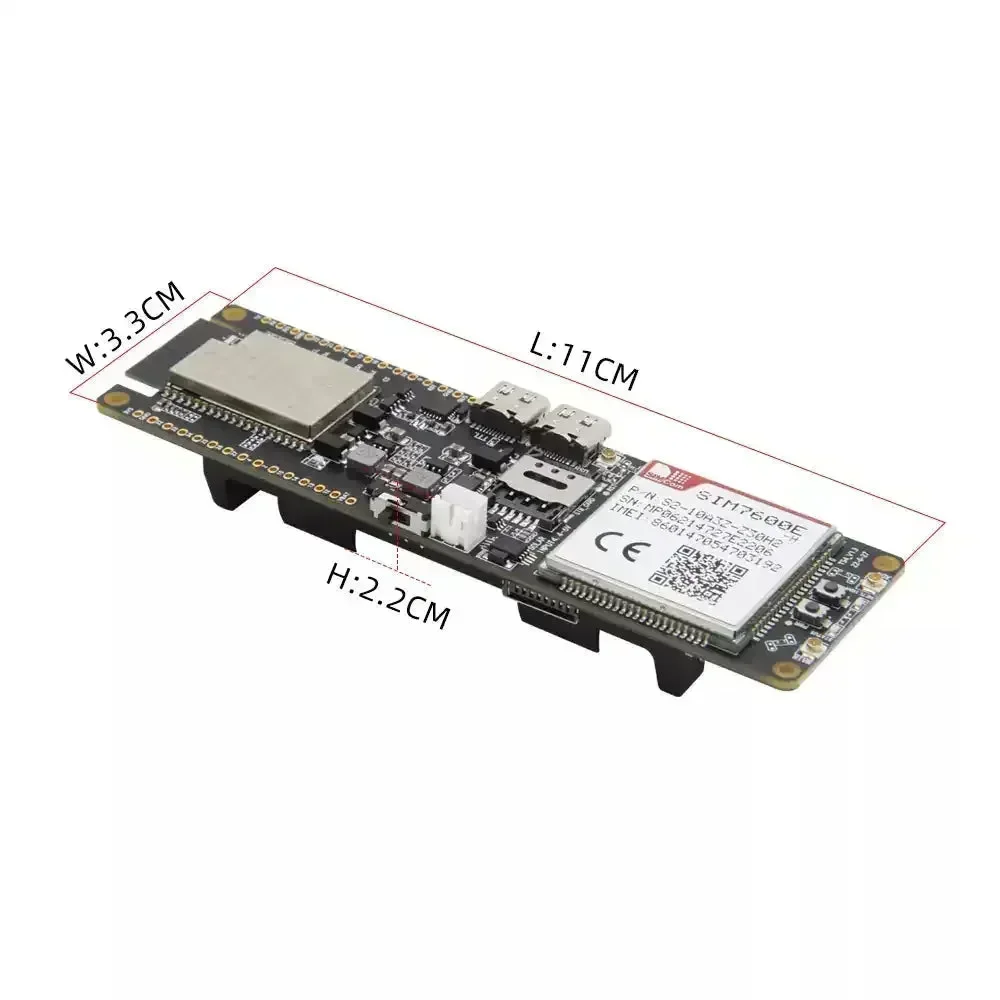

1. Velikost

2. Schéma zapojení pinů

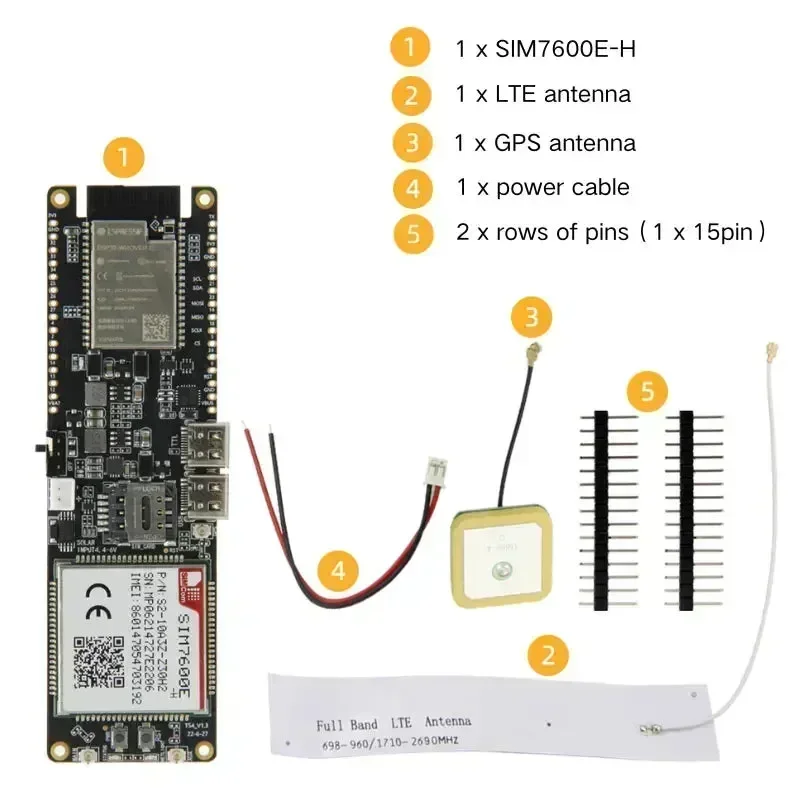

3. Přepravní seznam

• 1 X T-SIM7600E-H CH9102
• 1 x SIM anténa
• 1 x GPS anténa
• 1 x Napájecí kabel
• 2 x kolík

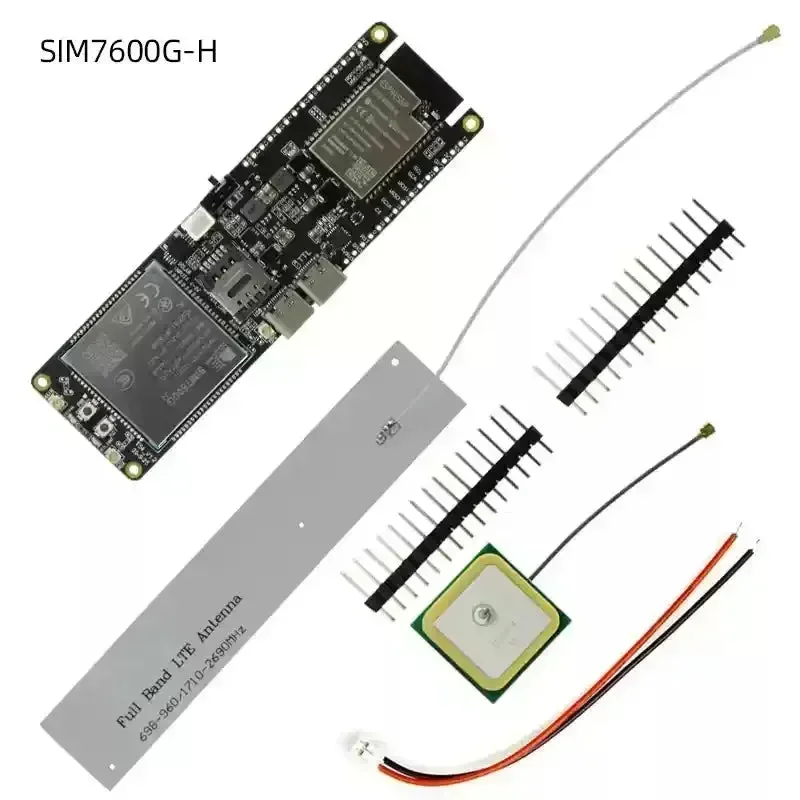

• 1 X T-SIM7600G-H 2R CH9102
• 1 x SIM anténa
• 1 x GPS anténa
• 1 x Napájecí kabel
• 2 x kolík
